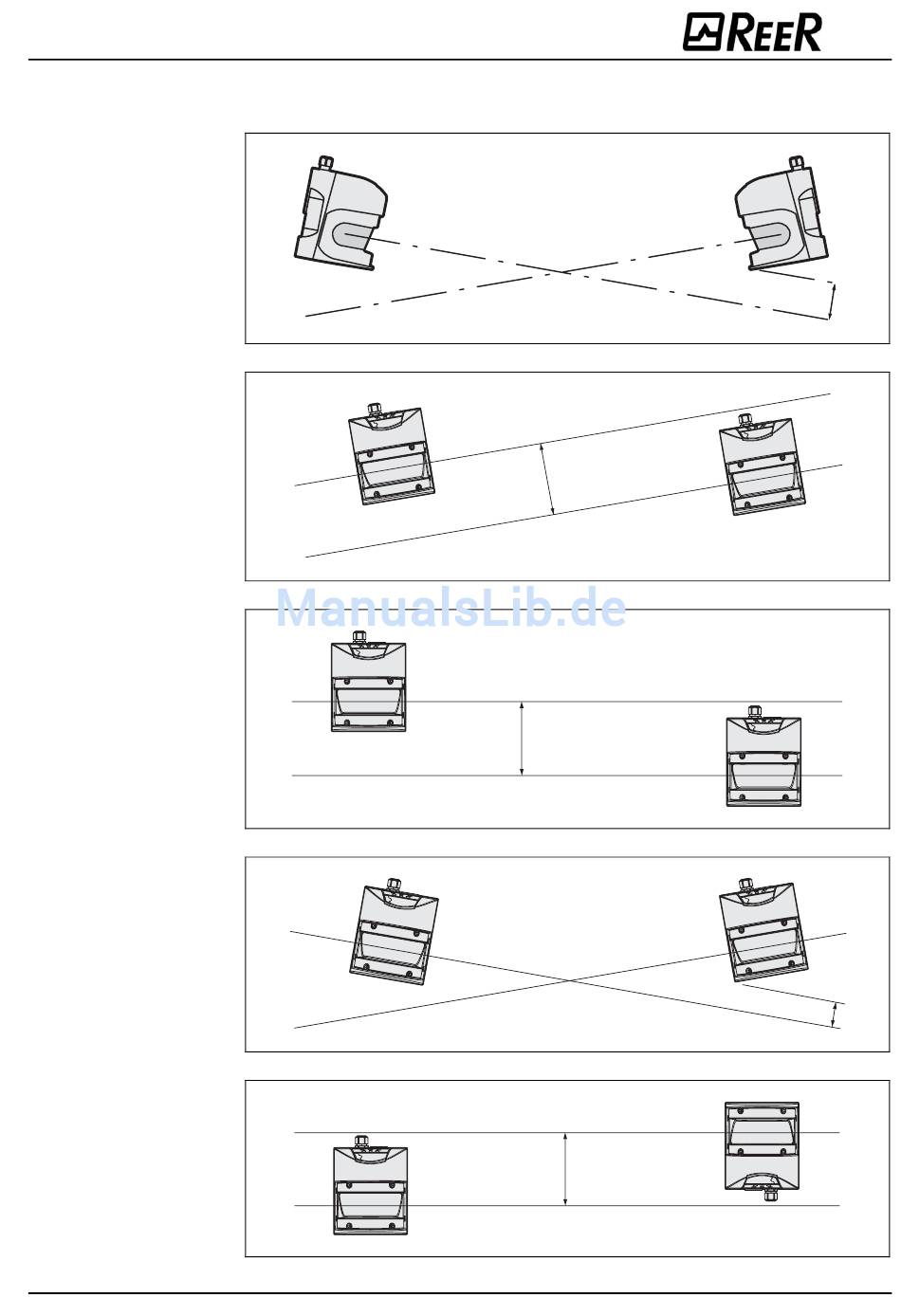

Abb. 45: Montage Gegenüberliegend; Abb. 46: Montage Schräg, Parallel; Abb. 47: Montage Versetzt Parallel; Abb. 48: Montage Über Kreuz - Reer Pharo Betriebsanleitung

Abb. 45: Montage
gegenüberliegend
Abb. 46: Montage schräg,
parallel
Abb. 47: Montage versetzt
parallel
Abb. 48: Montage über Kreuz
Abb. 49: Montage über Kopf,
parallel
8540587 - Rev.1
Verwenden Sie die Befestigungssätze 1 bis 3, um die Scanner in verschiedenen Winkeln
zu justieren (siehe Kapitel 12.3.1 „Befestigungssätze" auf Seite 100).
200 mm
200 mm
200 mm
PHARO
100 mm
100 mm
