PHARO

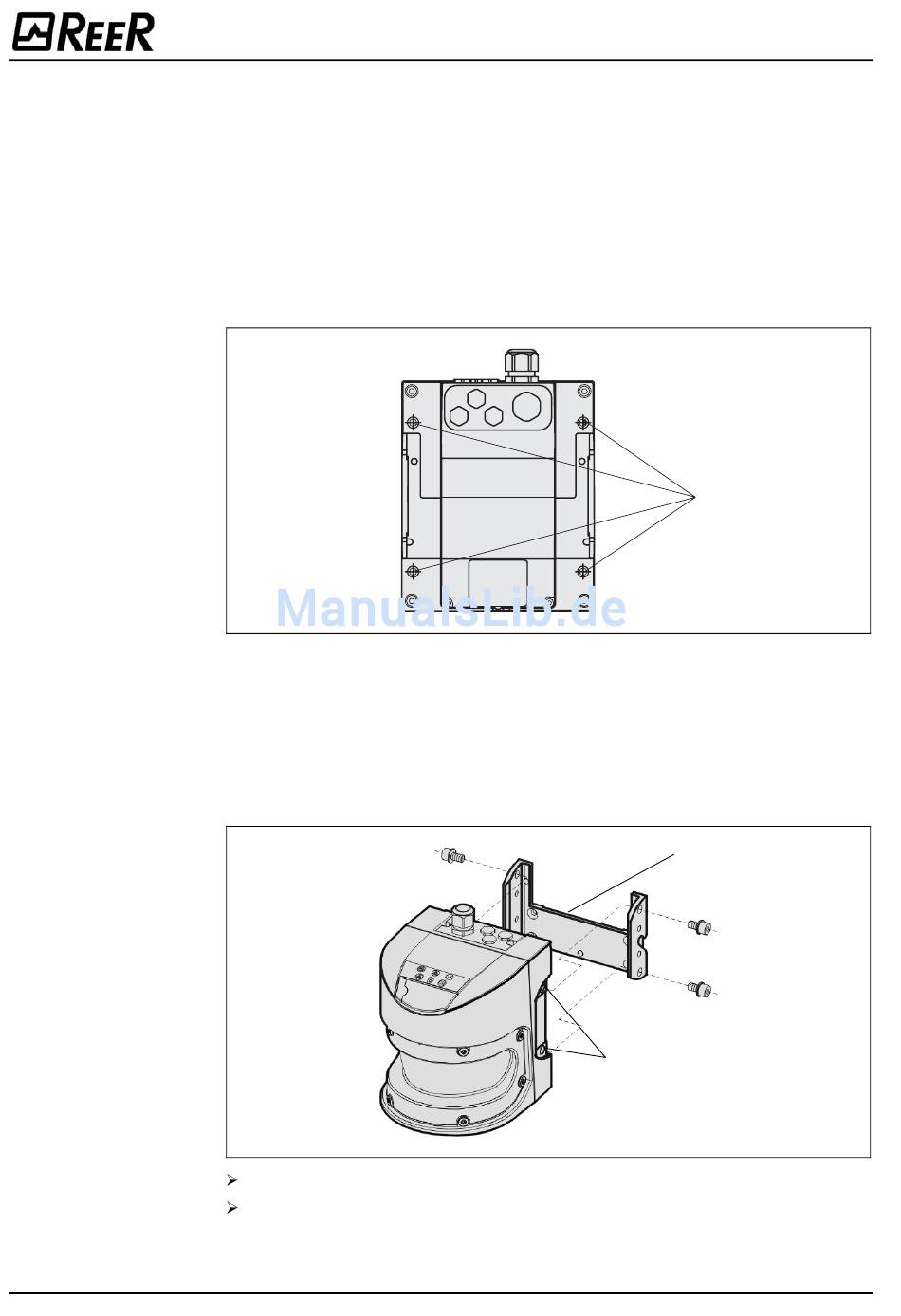

Abb. 41: Gewindelöcher zur
direkten Montage
Empfehlung
Abb. 42: Montage mit
Befestigungssatz PHR B3
56
Die Befestigungssätze bauen aufeinander auf. Für die Befestigung mit
Befestigungssatz PHR B4 benötigen Sie deshalb auch den Befestigungssatz PHR B3. Für
die Befestigung mit Befestigungssatz PHR B5 benötigen Sie auch die Befestigungssätze
PHR B3 und PHR B4. Die Artikelnummern der Befestigungssätze finden Sie im Kapitel
12.3.1 „Befestigungssätze" auf Seite 100.
4.6.1
Direkte Befestigung
Der PHARO verfügt an seiner Rückseite über vier Gewindelöcher M6 × 8. Mit ihnen können
Sie den PHARO direkt montieren, wenn Sie die Montagefläche von hinten durchbohren
können.
Verwenden Sie zumindest den Befestigungssatz PHR B3. Dadurch können Sie das Gerät
leichter demontieren.
4.6.2
Befestigung mit Befestigungssatz PHR B3
Mit Hilfe von Befestigungssatz PHR B3 können Sie den PHARO indirekt an der
Montagefläche montieren. Dies ist immer dann notwendig, wenn Sie die Montagefläche
nicht von hinten durchbohren können.
Montieren Sie den Befestigungssatz PHR B3 an der Montagefläche.
Montieren Sie anschließend den PHARO am Befestigungssatz PHR B3.
M6 × 8
Befestigungssatz PHR B3
Befestigungs-
schrauben des
Sensors
Befestigungsgewindelöcher
M8 × 9
8540587 - Rev.1
