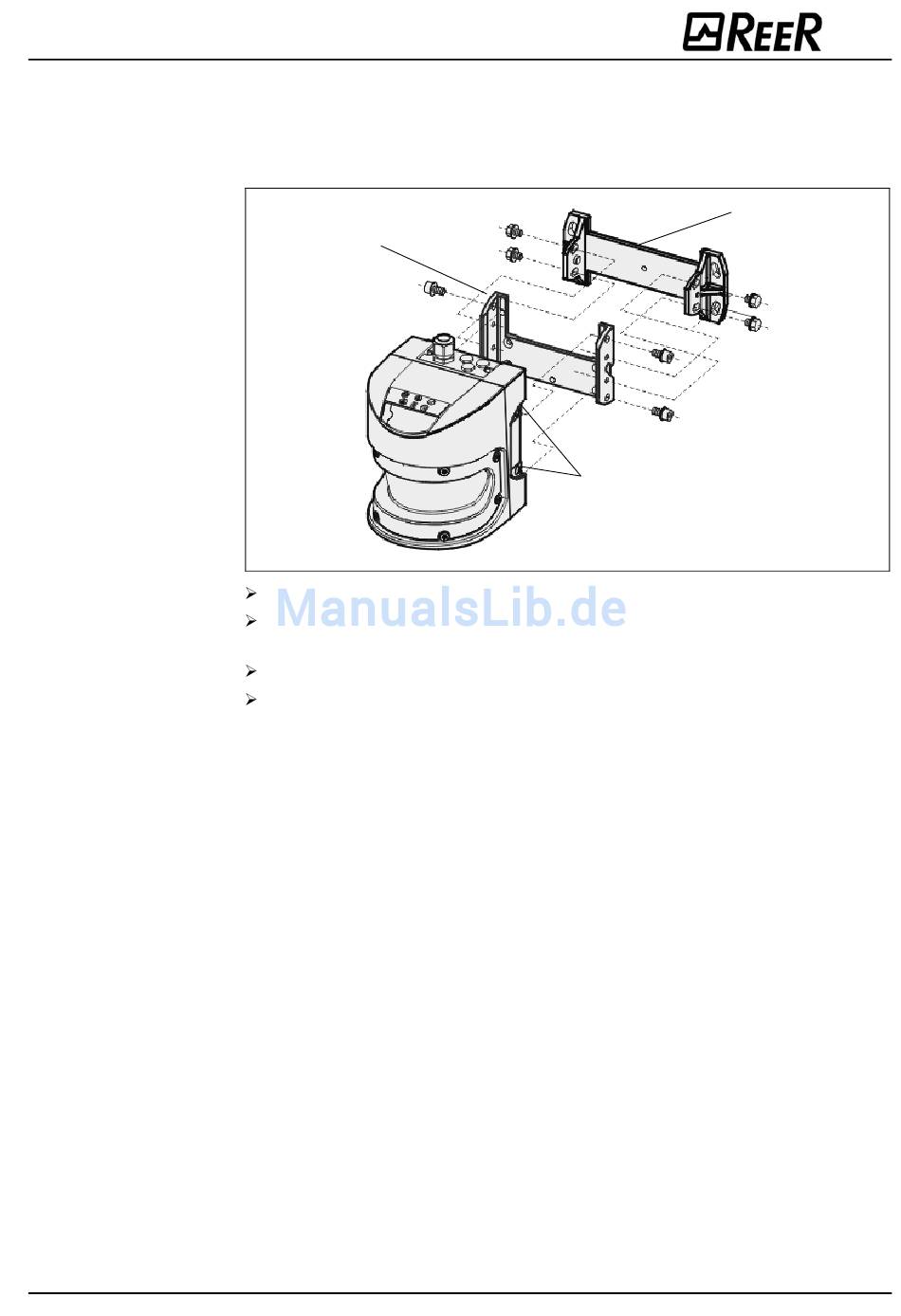

Abb. 43: Montage mit
Befestigungssatz PHR B4
8540587 - Rev.1
4.6.3

Befestigung mit Befestigungssatz PHR B4

Mit Hilfe von Befestigungssatz PHR B4 (nur in Verbindung mit Befestigungssatz PHR B3)
können Sie den PHARO in zwei Ebenen ausrichten. Der maximale Justagewinkel beträgt in
beiden Ebenen ±11°.
Befestigungssatz
PHR B3
Montieren Sie den Befestigungssatz PHR B4 an der Montagefläche.
Montieren Sie anschließend den Befestigungssatz PHR B3 am
Befestigungssatz PHR B4.
Montieren Sie dann den PHARO am Befestigungssatz PHR B3.
Justieren Sie den PHARO in der Längs- und in der Querachse.
Befestigungssatz
PHR B4
Befestigungs-
schrauben des
Sensors
Befestigungsgewindelöcher
M8 × 9
PHARO
57
