PHARO

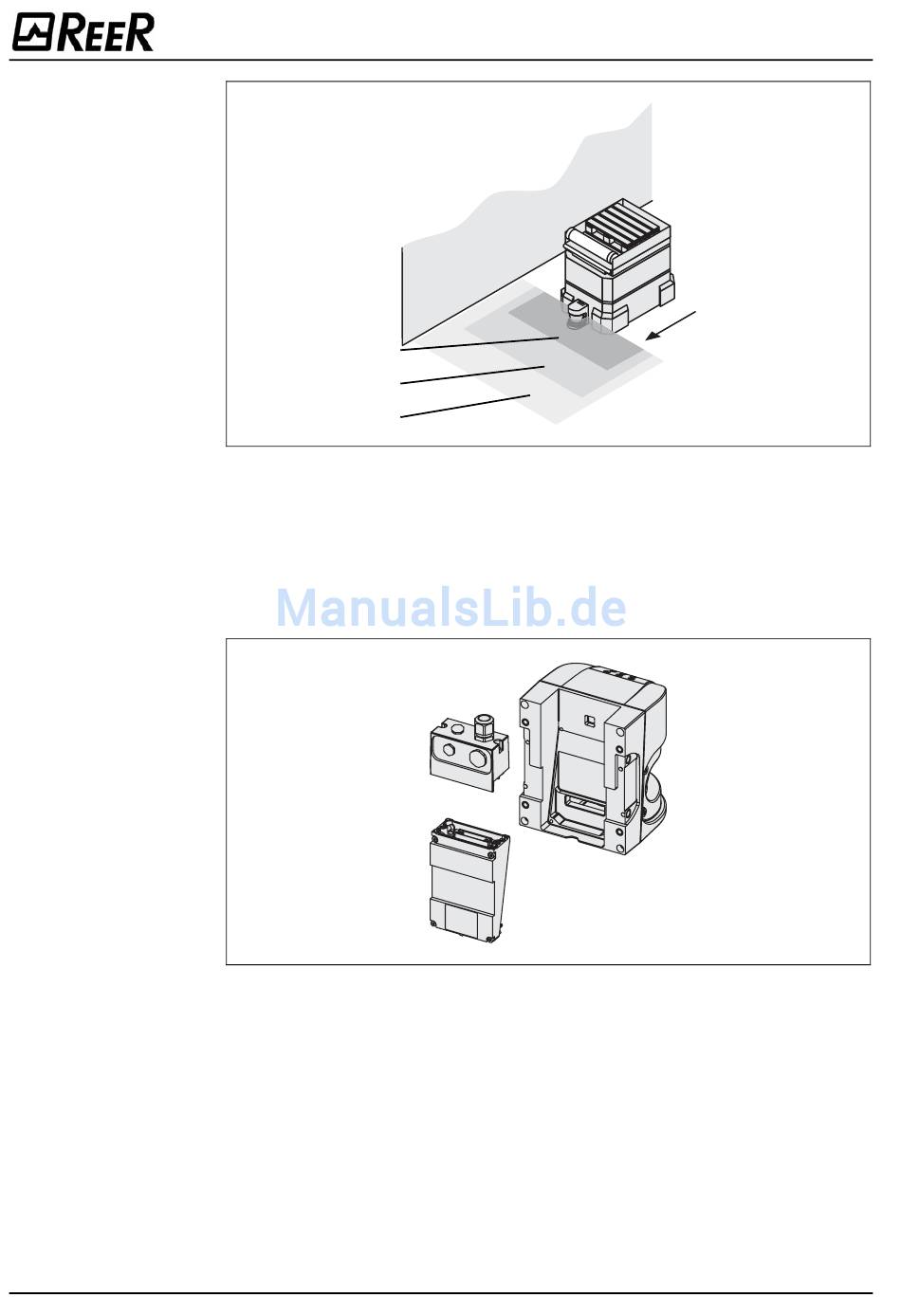

Abb. 4: PHARO mit zwei
definierten Überwachungs-
fällen an einem FTF
Abb. 5: Sensorkopf,
I/O-Modul und Systemstecker
16
Schutzfeld Fall 1
Schutzfeld Fall 2
Warnfeld
3.2.4 Gerätekomponenten
Der Sicherheits-Laserscanner PHARO besteht aus drei Komponenten:
• Dem Sensorkopf mit dem optoelektronischen Erfassungssystem
• Dem I/O-Modul
• Dem Systemstecker mit dem Konfigurationsspeicher (der Systemstecker verfügt über
alle elektrischen Anschlüsse)
Systemstecker
I/O-Modul
Sensorkopf
8540587 - Rev.1
