Die Heizspannung wird verwendet, um zu erkennen ob dier Heizkreis mit einer zu hohen oder zu niedrigen
Spannung betrieben wird. Falsche Spannungen haben erheblichen Einfluss auf die Heizleistung der
angeschlossenen Heizung.
5.8.3.1 Spannungsalarme
Verfahren:

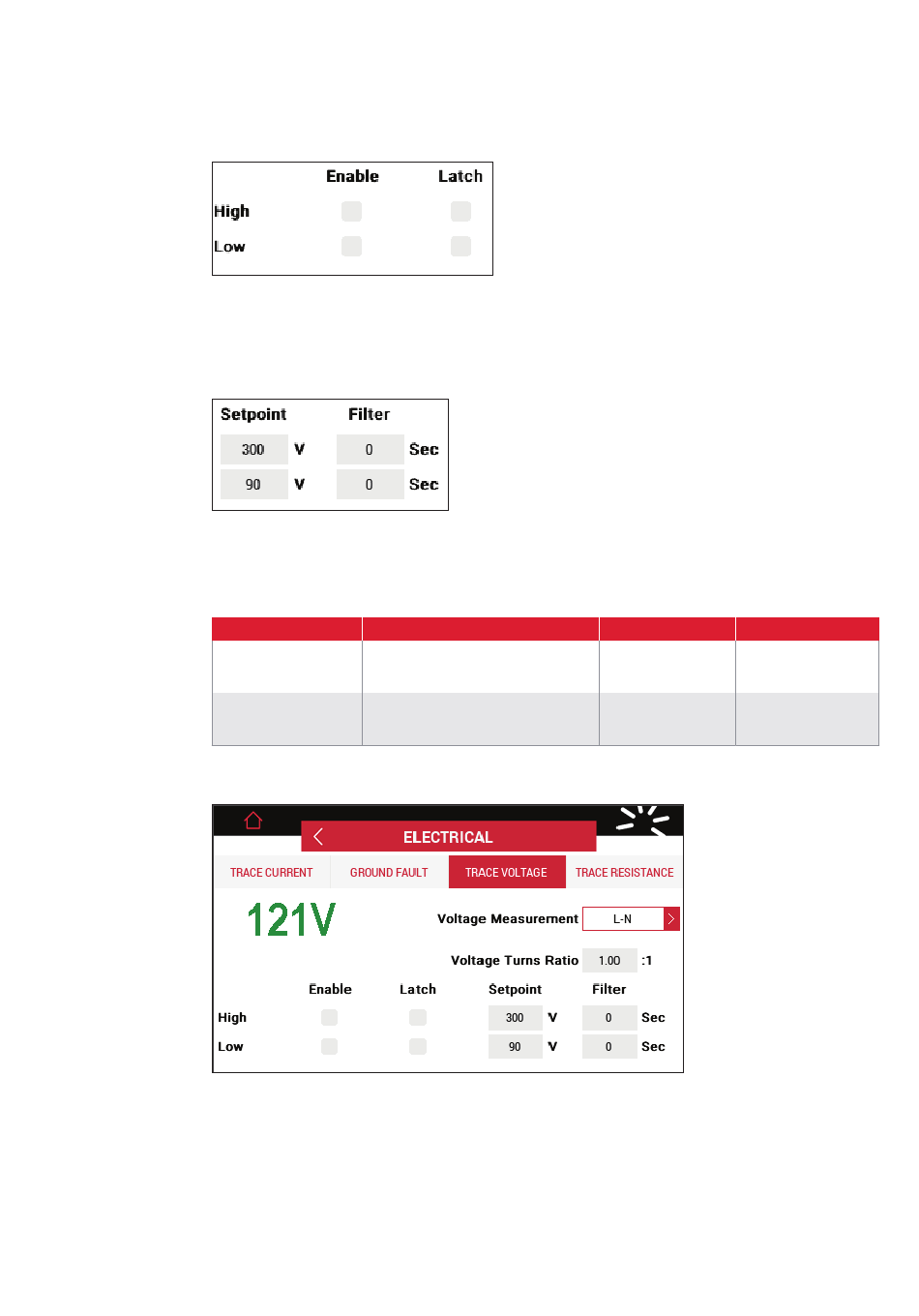

Abbildung 112 - Einstellungen Heizspannung hoch/niedrig
Betätigen Sie das entsprechende Kontrollkästchen Aktiv., um die entsprechende Alarmanzeige ein-/
auszuschalten, und/oder das entsprechende Kontrollkästchen Verrieg., um einen verriegelnden oder
nicht verriegelnden Alarmtyp zu konfigurieren. Wenn Verrieg. ausgewählt ist, muss der Alarm bei jedem
Auftreten manuell zurückgesetzt werden.
Abbildung 113 - Sollwert und Filtereinstellungen für hohe/niedrige Heizspannung
Filter: Wenn die Spannung den Alarm-Sollwert über- oder unterschreitet, löst das Gerät nur dann einen
Alarm aus, wenn der entsprechende Hoch-/Niedrigalarm während der gesamten Zeitspanne vorhanden
war. Wenn ein sofortiger Alarm erforderlich ist, sollte der entsprechende Filterwert auf 0 gesetzt werden.
Tabelle 26 - Einstellungen des Alarms für hohe/niedrige Spannungen
Abbildung 114 – Menue 3-Phasen-Heizspannung
RAYCHEM-AR-H60624-40X0iOpsManual-DE-2012
Alarm
Beschreibung
Dieser Alarm wird erzeugt, wenn die
Heizspannung Hoch
überwachte Spannung den definierten
oberen Grenzwert überschreitet.
Dieser Alarm wird erzeugt, wenn die
Heizspannung Niedrig
überwachte Spannung unter den
unteren Grenzwert fällt.
Standardwert
Bereich
300 V
80 V bis 300 V
v
80 V bis 300 V
