T2Red & T2Reflecta
Elexant 650c-Modbus
Installation Manual
Montageanleitung
(Firmware version V0.0.6. or higher)
Manuel D'installation
Installatie Instructie
Monteringsanvisning
Förläggningsinstruktion
Installation and Operation Manual
Montagevejledning
Asennusohje
Manuale D'installazione
Manual De Instalación
Instrukcja Montażu
Монтажная Инструкция
Montážní Návod
28
29
30
31
1
2
3
4
32
33
34
35
36
37
38
5
6
7
8
9
10
11
39
40
41
42
43
44
45
12
13
14
15
16
17
18
46
47
48
49
50
51
52
Elexant 650c
19
20
21
22
23
24
25
53
54
26
27
Werbung
Verwandte Anleitungen für nVent RAYCHEM systectherm Elexant 650c
Inhaltszusammenfassung für nVent RAYCHEM systectherm Elexant 650c

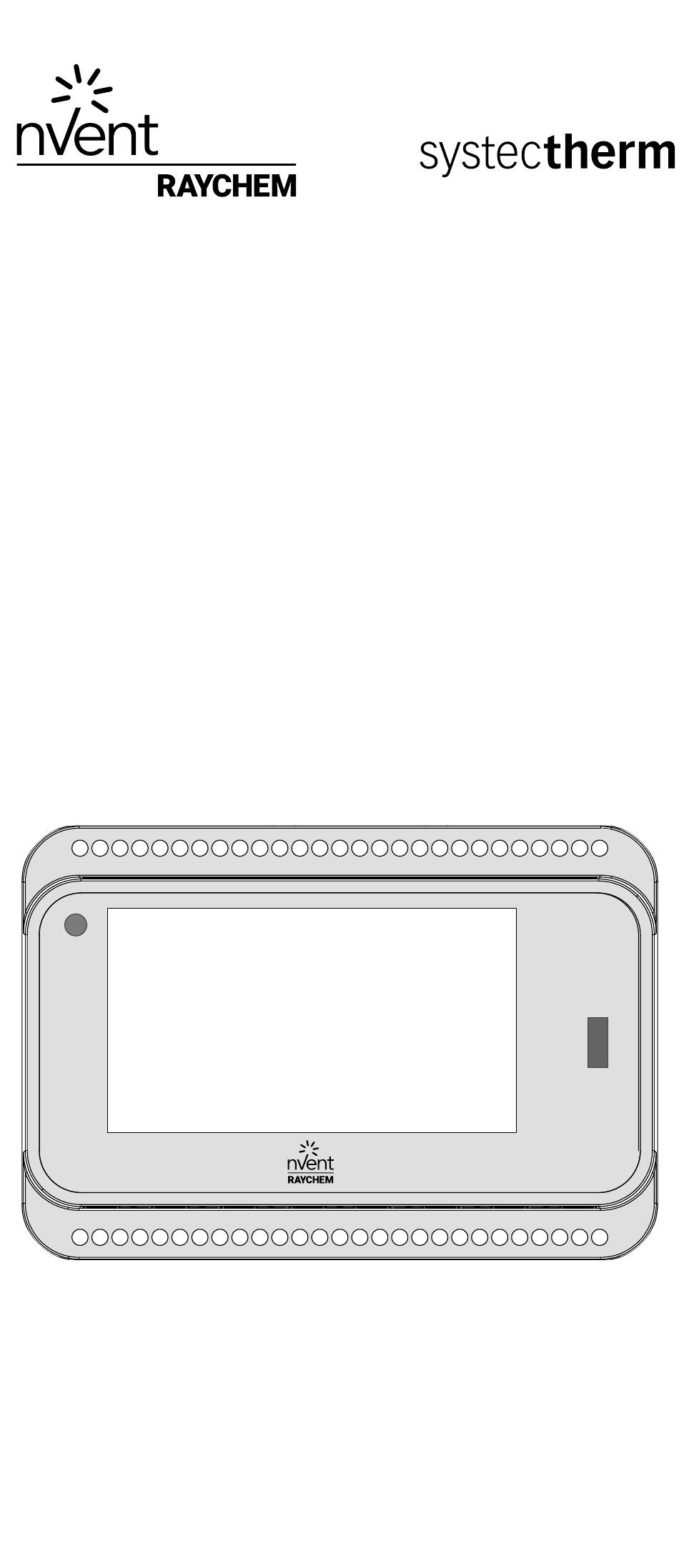

- Seite 1 T2Red & T2Reflecta Elexant 650c-Modbus Installation Manual Montageanleitung (Firmware version V0.0.6. or higher) Manuel D’installation Installatie Instructie Monteringsanvisning Förläggningsinstruktion Installation and Operation Manual Montagevejledning Asennusohje Manuale D’installazione Manual De Instalación Instrukcja Montażu Монтажная Инструкция Montážní Návod Elexant 650c...
- Seite 2 158 mm 56 mm Elexant 650c Elexant 650c-Modbus (Firmware version V0.0.6. or higher) Elexant 650c Installation and Operation Manual Elexant 650c E650C-G-HOUSING E650C-G E650C-R-BRACKET-ZN 1244-022796 1244-022794 1244-022798 E650C-R-BRACKET-CU E650C-R RAYCHEM-PB- 1244-022799 1244-022795 SM-TF130-DI POWERBANK 1244-022836 PCN: 1244-020365 ALARM OUTPUT1 OUTPUT2 NC COM NO Elexant 650c PE PE...
- Seite 3 E650C-G-HOUSING 1244-022796 Sensor surface level with open area Heating cables Heating cables Sensor Protective tube Ground plate in case of soft foundation (e.g. sand) Heating cables Heating cables Sensor Protective tube Ground plate in case of soft foundation (e.g. sand) nVent.com/RAYCHEM...
- Seite 4 Sensor surface level with open area Protective tube Sensor min. 5 cm Heating cable Sensor nVent.com/RAYCHEM...
- Seite 5 Roof surface Gutter Heating cable Sensor Roof slope min. 2 cm Heating Sensor cable position nVent.com/RAYCHEM...
- Seite 6 Heizkreise schalten (Standardversion: 1 Heizkreis; 2. Heizkreis optional). Die Einheit wird in Schaltschränken auf DIN-Schienen in Anwendungen mit nVent RAYCHEM Heizbändern zum Schmelzen von Schnee auf Freiflächen und zur Enteisung von Dächern und Dachrinnen montiert. Heizbänder und Heizkabel können über entsprechend dimensionierte Schütze geschaltet werden (EIN/AUS).
- Seite 7 E650C-G-Fühler zum Schmelzen von Schnee auf Freiflächen – Allgemeine Richtlinien Bei der Wahl des Installationsortes des Fühlers sind ungünstige Umstände wie Gänge, schattige Bereiche, Warmluftauslässe in Tiefgaragen usw. zu vermeiden. Idealerweise sollte der kombinierte Feuchtigkeits- und Temperaturfühler an einem Ort installiert werden, an dem die für die Eisbildung kritischen Kriterien „Feuchtigkeit und niedrige Temperatur“...
- Seite 8 Installation in Freiflächen mit Neigung – Abb. D2 An einer Neigung muss sichergestellt werden, dass die Fühleroberfläche horizontal ausgerichtet ist, damit Schnee oder Schmelzwasser sich darauf sammeln können. Falls die Fühleroberfläche nicht horizontal ausgerichtet ist, kann dies zu Fehlern bei der Erkennung von Feuchtigkeit führen. Installation in Freiflächen mit niedriger Konstruktionshöhe –...
- Seite 9 Die angegebenen Gesamtwerte beinhalten bereits die Länge des Kabels, das mit dem Sensor in der Box verbunden ist. Inbetriebsetzung der Sensoren Um die korrekte Funktion des Sensors zu überprüfen, können Sie den Widerstand an den Sensorklemmen prüfen und mit der Widerstands- und Temperaturtabelle für die Sensoren E650C-G und E650C-R vergleichen.
- Seite 10 FÜHLERFEHLER FÜHLERNUMMER FÜHLERLÄNGE HEIZBAND FI-SCHUTZSCHALTER LS-TYP INSTALLATIONSFIRMA NAME DES INSTALLATEURS 5. TECHNISCHE SPEZIFIKATIONEN nVent RAYCHEM Kabel zum Schmelzen von Schnee HEIZBAND auf Freiflächen und zur Enteisung von Dächern und Dachrinnen Elektrische Daten Versorgungsspannung 230 V AC, –15/+10 %; 50/60 Hz Leistungsaufnahme max. 25 VA Ausgangsrelais/Schütz/ 2 x 4 A, 230 V AC...
- Seite 11 Gehäuse Material PPE (Polyphenylenether) Abmessungen 158 mm x 110 mm x 56 mm Schutzart IP20 Gewicht 550 g Befestigung Montage auf DIN-Schiene (35 mm) Entflammbarkeitsklasse Kategorie D (DIN EN 60730/VDE 0631-1) Fühler Dächer/ Oberflächen Mit SM-TF130-DI-Modul Dachrinnen NTC-SENSOR- E650C-R (*) E650C-G (*) GM-TA-AS (*) 10M (*) Tempera- NTC 2 kΩ/25 °C, NTC 2 kΩ/25 °C, turfühler-Typ 2-adrig 2-adrig...
- Seite 12 Fehler- code Warnmeldung Problemursachen Abhilfemaßnahmen Trennen Sie Fühler 2 von der Elexant-Steuerung und tauschen Fühler 2 – interner Sie den Fühler aus. Geben Sie E:2.8 SENSOR_2_INT Fehler bei der Meldung dieses Fehlers die genaue Fehlernummer, den Fühlertyp und die Fühlerlänge an. Trennen Sie die Elexant-Steuerung und tauschen Sie die Einheit aus.
- Seite 13 NTC sensor characteristic Sensor-NTC-10M PCN: 1244-015847 GM-TA-AS PCN: 1244-017965 NTC 2 kOhm / 25°C Temp. R (kOhm) −40°C 32,34 −35°C 24,96 −30°C 19,48 −25°C 15,29 −20°C 12,11 −15°C 9,655 −10°C 7,763 −5°C 6,277 0°C 5,114 +5°C 4,188 +10°C 3,454 +15°C 2,862 +20°C 2,387...
- Seite 14 Standard: Moisture sensors nVent.com/RAYCHEM...
- Seite 15 nVent.com/RAYCHEM...
