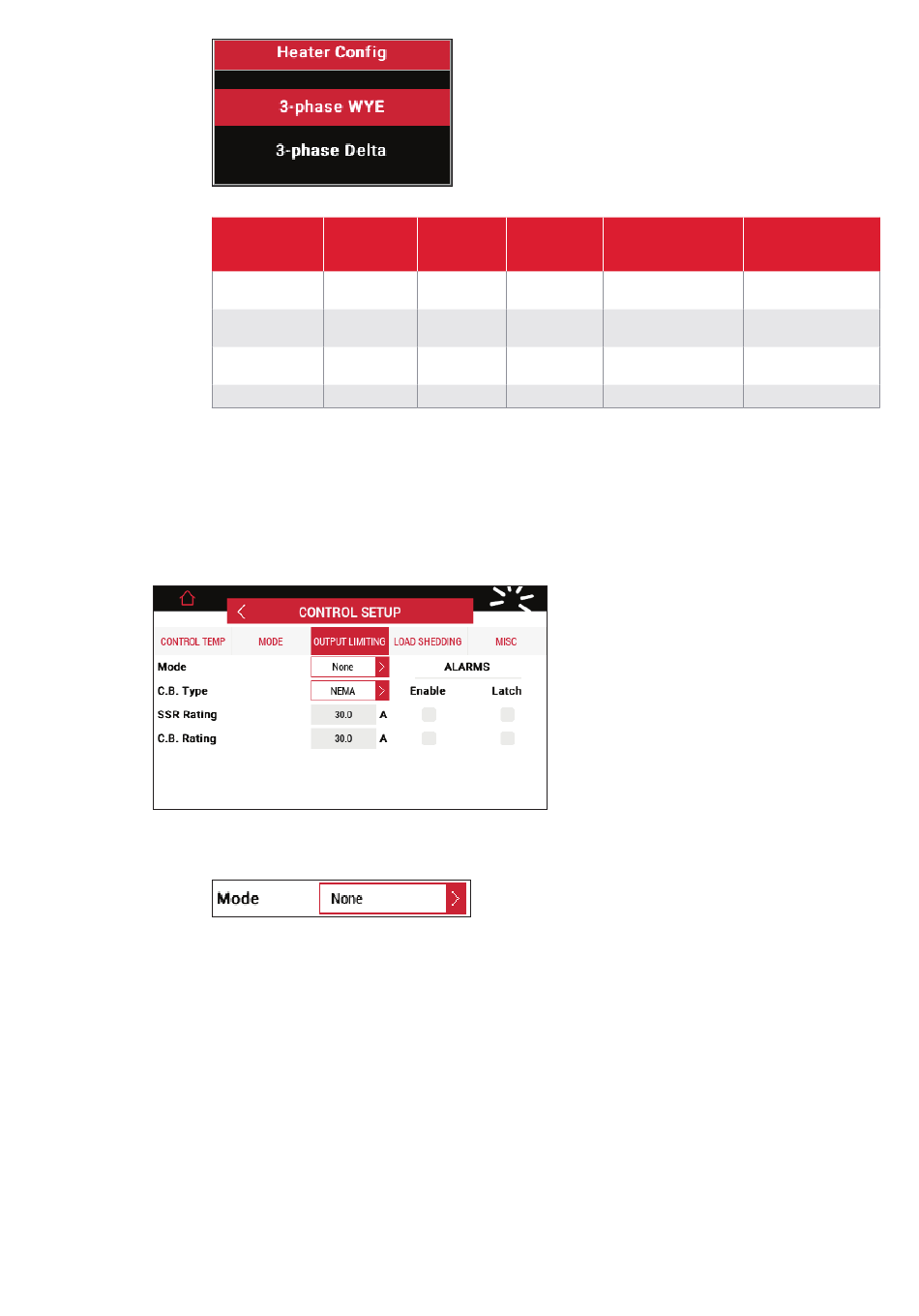

Abbildung 67 - Heizkabelkonfiguration
Tabelle 21 - Konfigurationseinstellungen der 3-Phasen-Heizung
1
2
5.6

Menue Ausgabebegrenzung

Dieses Menue ist nur verfügbar, wenn als Ausgabeart SSR ausgewählt ist.
Abbildung 68 - Seite zur Ausgabebegrenzung
5.6.1
Abbildung 69 - Einstellung des Ausgabebegrenzungsmodus
Zweck:
Der Ausgang des Reglers kann auf mittlere Leistung, Strom oder auf ein maximales Taktverhältnis
(Prozent) begrenzt werden. Der Controller misst die Spannung und den Strom der Begleitheizung und
schaltet den Ausgang, um die Leistung oder den Strom des Heizkreises zu begrenzen.
RAYCHEM-AR-H60624-40X0iOpsManual-DE-2012
Spannung Heizkabel-
Regleranschluss Konfiguration
L-L L-L
1
L-L L-N
L-N L-L
2
L-N L-N
L-L: Phase gegen Phase
L-N: Phase gegen Neutralleiter

Modus

Parameter- Einstellung
einstellung Heizkabel-
Spannung konfiguration
L-L Dreieck
L-L Stern
L-N Dreieck
L-N Stern
4020i Berechnete 4020i Berechneter
Spannung Strom
Gemessener Strom
Gemessene Spannung
/ √3
Gemessene Spannung
Gemessener Strom
/ √3
Gemessene Spannung Gemessener Strom
* √3 / √3
Gemessene Spannung Gemessener Strom
