2.6.9
Der Reset-Knopf befindet sich direkt links neben dem USB-Anschluss. Dieser Reset-Knopf kann verwendet
werden, um einen Controller-Reset zu erzwingen, oder eine Kalibrierung der grafischen Benutzeroberfläche
nötig wird. Siehe Abschnitt 5.14.4 für detaillierte Anweisungen zur GUI-Kalibrierung.

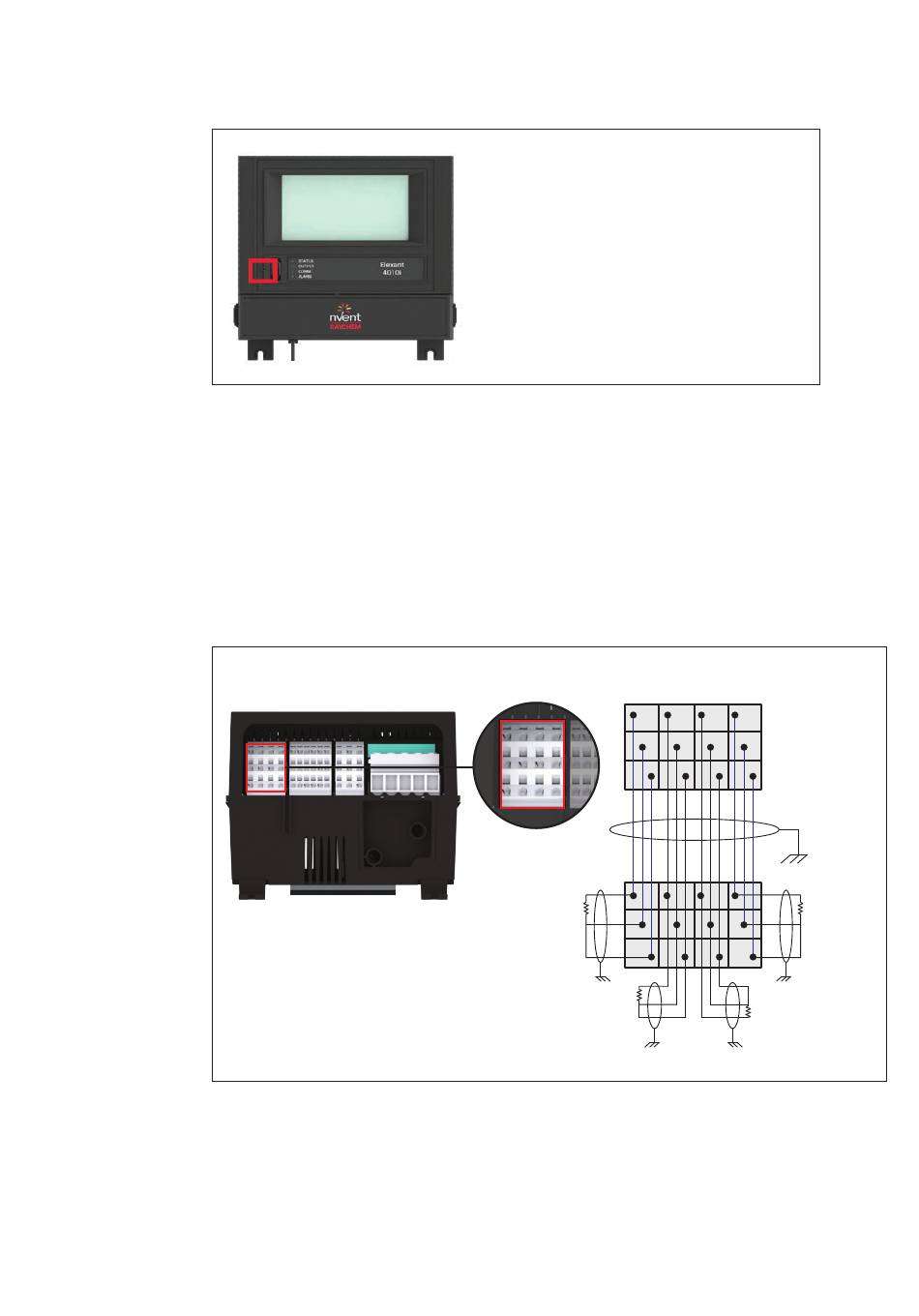

Abbildung 13 - Rücksetztaste auf dem Elexant 4010i/4020i
2.6.10 Widerstandsfühler mit 3-Leiter Anschluss (PT100)
Temperatursensoren (PT100) können an der Klemmenleiste TB-1 (Klemmen 1 bis 12) angeschlossen
werden. Die Version des Reglers ohne Begrenzer kann mit bis zu drei PT-100 3-Leiter Fühlern betrieben
werden. Die Version des Controllers mit Begrenzer kann zusätzlich mit einem optionalen Begrenzerfühler
ausgerüstet werden. Die Anschlüsse sind für alle drei 3-Leiter-PT-100 -Eingänge und den optionalen vierten
Eingang für den Begrenzer gleich. Schließen Sie alle Kabelabschirmungen an externen Feldklemmen im
Schrank an.
Hinweis: Wenn ein Elexant über einen Begrenzer verfügt, muss der Begrenzerfühler angeschlossen
sein, damit das Gerät funktionsfähig ist. Siehe Abschnitt 4.1 für eine detaillierte Beschreibung des
Sicherheitsbegrenzers.
Abbildung 14 - 3-Leiter-PT-100-Anschlüsse
RAYCHEM-AR-H60624-40X0iOpsManual-DE-2012
Reset
1
4
7
10
2
5
8
11
3
6
9
12
1
1
4
7
10
2
2
5
8
11
3
3
6
9
12
Feldklemmen
TS1
TS2
TB1
4
7
10
5
8
11
6
9
12
TS4
Optional
(Begrenzer)
TS3
nVent.com/RAYCHEM
|
16
