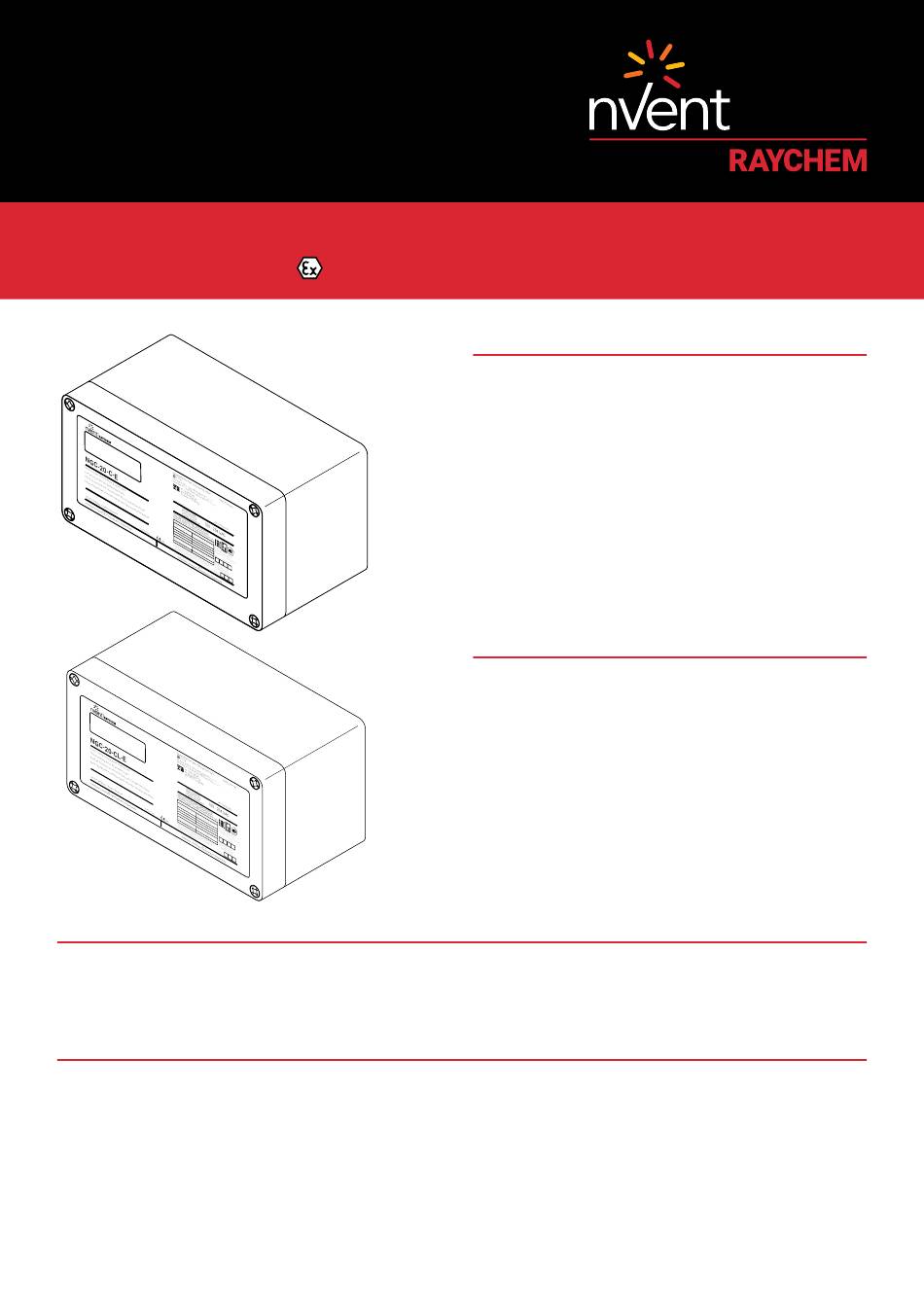

NGC-20-C-E UND
NGC-20-CL-E
FELDMONTIERTES STEUERGERÄT FÜR ELEKTRISCHE
BEGLEITHEIZUNG
AUTOMATISCHE ÜBERPRÜFUNG DES BEGLEITHEIZUNGSSYSTEMS
Um die korrekte Funktion des Systems zu gewährleisten, kann der Regler NGC-20 so konfiguriert werden, dass er
ausgeschaltete Heizleitungen regelmäßig auf Fehler überprüft. Somit wird das Wartungspersonal ständig über den Status des
Begleitheizungssystems informiert. Dadurch kommt es zu weniger unerwarteten und in der Regel kostspieligen Ausfällen wichtiger
Rohrleitungen.
KOMMUNIKATION UND VERNETZUNG
Der Regler NGC-20 ist mit einer RS-485-Schnittstelle ausgestattet. Über diese Schnittstelle lassen sich bis zu 247 NGC-20-Einheiten
mit einem einzigen nVent RAYCHEM NGC-UIT2 vernetzen. Alternativ besteht die Möglichkeit den Regler, an den seriellen Anschluss
eines standardmäßigen PCs anzuschließen. Auf diesem PC muss die nVent RAYCHEM Supervisor-Software installiert sein.
Der Regler NGC-20 lässt sich außerdem über das drahtlose Handheld-Gerät nVent RAYCHEM NGC-CMA2 überwachen und/oder
konfigurieren. Das Gerät ist für Ex-Bereiche und Nicht-Ex-Bereiche erhältlich.
RAYCHEM-DS-EU1440-NGC20CECLE-DE-1903
PRODUKTÜBERSICHT
Bei dem nVent RAYCHEM NGC-20 handelt es sich um einen
elektronischen Begleitheizungsregler, der die Vorzüge eines
lokalen Reglers bietet und darüber hinaus eine zentrale
Überwachung ermöglicht. Der Regler NGC-20 kann bei
einphasigen Heizkreisen bis zu 25 A eingesetzt werden
und ist für den Gebrauch in Ex-Bereichen zugelassen. Der
NGC-20 liefert eine präzise Temperaturregelung und ist
mit einem Sicherheitstemperaturbegrenzer gemäß der
Klassifizierung IEC 61508-SIL 2 erhältlich (NGC-20-CL-E). Er
misst die Temperatur mithilfe von bis zu zwei an das Gerät
angeschlossenen Temperaturfühlern (RTDs bzw. Pt 100). Der
Sicherheitstemperaturbegrenzer besitzt einen fest zugeordneten
Temperatureingang.
REGELUNGS-, ÜBERWACHUNGS- UND
ALARMFUNKTIONEN
Der NGC-20 bietet mehrere verschiedene Regelungsalgorithmen,
darunter PASC, für eine optimierte elektrische
Begleitheizungsregelung. Er liefert Alarme bei
Über- und Untertemperatur, Über- und Unterstrom sowie
Fehlerstrom und Spannung. Die Auslöse- und Warnstufe
für den Fehlerstrom kann vom Benutzer definiert und als
Warnung und zur Abschaltung von Heizkreisen verwendet
werden. Potenzialfreie Meldekontakte ermöglichen eine externe
Alarmsignalisierung.
|
nVent.com
1

Werbung

loading

Verwandte Anleitungen für nVent RAYCHEM NGC-20-C-E

Inhaltszusammenfassung für nVent RAYCHEM NGC-20-C-E

  • Seite 1 Der Regler NGC-20 ist mit einer RS-485-Schnittstelle ausgestattet. Über diese Schnittstelle lassen sich bis zu 247 NGC-20-Einheiten mit einem einzigen nVent RAYCHEM NGC-UIT2 vernetzen. Alternativ besteht die Möglichkeit den Regler, an den seriellen Anschluss eines standardmäßigen PCs anzuschließen. Auf diesem PC muss die nVent RAYCHEM Supervisor-Software installiert sein.

  • Seite 2: Installation

    Der Regler NGC-20 kann vor Ort mithilfe eines Programmierhandgeräts (NGC-CMA2) oder von einer zentralen Stelle aus mit dem nVent RAYCHEM NGC-UIT bzw.mit der nVent RAYCHEM Supervisor-Software in Betrieb genommen werden. Nach der Programmierung bleiben alle Einstellungen dauerhaft in einem nichtflüchtigen Speicher im Regler gespeichert, sodass es bei einem Stromausfall oder nach längeren Abschaltungen zu keinem Datenverlust kommt.

  • Seite 3: Umgebungsbedingungen

    NGC-20-C-E UND NGC-20-CL-E FUNKTIONALE SICHERHEIT1 Baseefa08SR0134 SIL2 IEC 61508-1:1998 und IEC 61508-2:2000 Bedingungen für den sicheren Siehe Ex-Prüfzeugnis und Montageanleitung Gebrauch UMGEBUNGSBEDINGUNGEN Temperaturbereich Regler -200 °C bis +700 °C in 1 K-Schritten Temperaturbereich Begrenzer -60 °C bis +599 °C in 1 K-Schritten (nur NGC-20-CL-E) Umgebungstemperatur -40 °C bis +56 °C (ATEX, IEC Ex)
  • Seite 4 PROGRAMMIERUNG UND EINSTELLUNG Verfahren Über Programmierhandgerät NGC-CMA-2-ZONE 1, NGC-CMA-2-ZONE 2 (Ex-Bereiche) und eine Bluetooth-Funkverbindung; über RS-485-Schnittstelle und Supervisor-Software; oder über nVent RAYCHEM-Bedienterminal (NGC-UIT-ORD) und nVent RAYCHEM Software Maßeinheit °C oder °F, per Software auswählbar Speicher Nichtflüchtig, kein Verlust von Parametern nach einem Stromausfall oder längerer Abschaltung;...
  • Seite 5 RAYCHEM NGC-20-Zubehör TEMPERATURFÜHLER Produktbezeichnung MONI-PT100-260/2 oder MONI-PT100-EXE-SENSOR HALTERUNG FÜR DIE INSTALLATION AN ROHRLEITUNGEN Produktbezeichnung SB-125 Bestellnummer (Gewicht) 1244-06603 (0,5 kg) BLUETOOTH-FÄHIGES PROGRAMMIERHANDGERÄT MIT SPEZIELLER RAYCHEM-SOFTWARE Produktbezeichnung NGC-CMA2-ZONE1 (Ex-zugelassenes Gerät für den Einsatz in Zone 1, 21) Bestellnummer (Gewicht) 1244-018988 (1,25 kg)
