2.6.16 24V-Hilfsausgang
Der 24V DC-Ausgang (Klemmen 1, 4 von TB3) kann bei Bedarf zum Anschluss von externen Komponenten
verwendet werden.
Der 24-V- Ausgang hat eine Nennspannung von 24 Vdc welche auf eine maximale Belastung von 250 mA
bei 40°C, und auf 165 mA bei 60°C begrenzt ist.

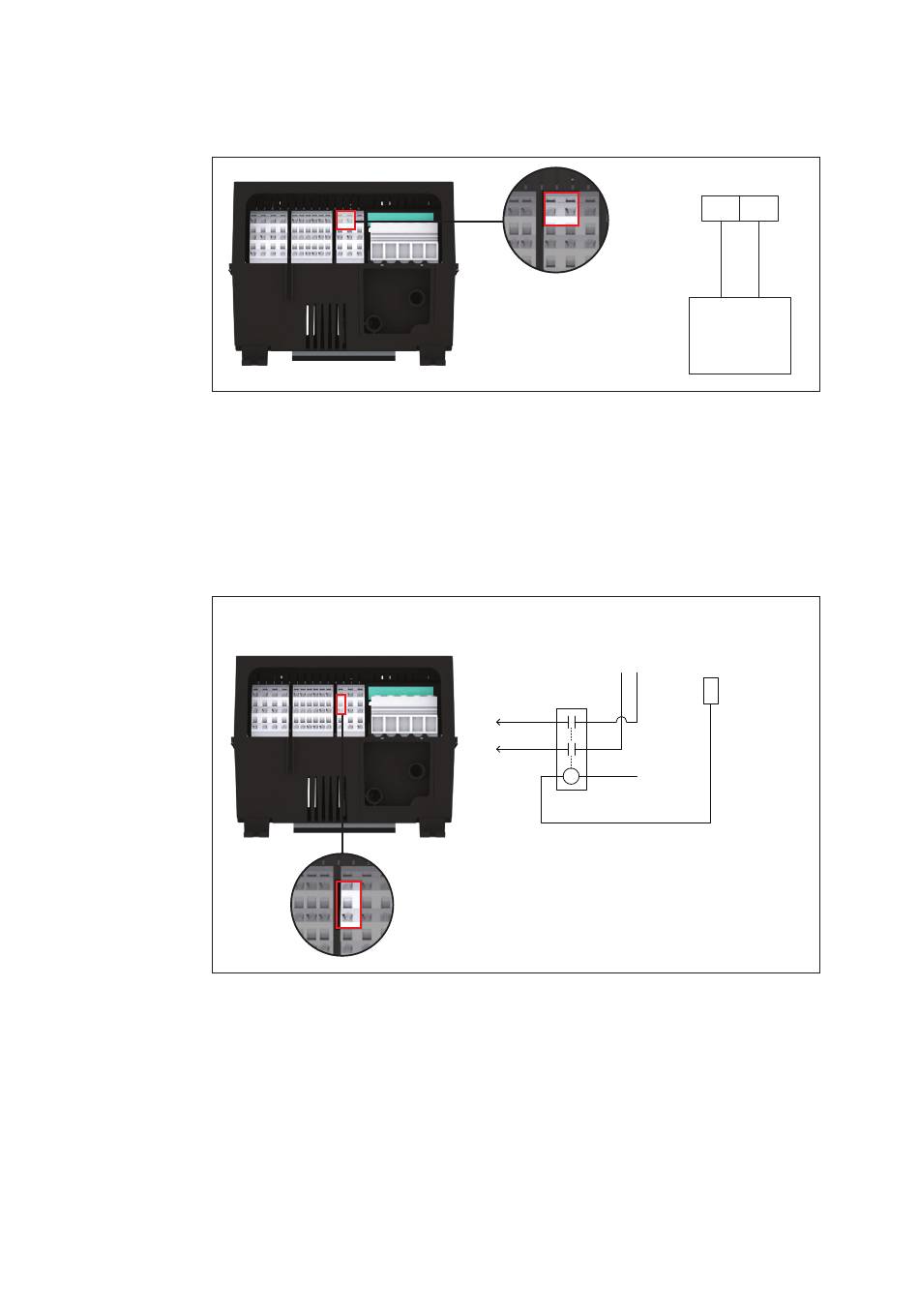

Abbildung 23 - AUX 24V-Ausgang
2.6.17 Begrenzerrelais-Anschlüsse
Bei Versionen mit Limiter kann oprtional ein externes Begrenzerschütz angeschlossen werden. (Klemme 2
von TB3) Beachten Sie, dass es sich hierbei um einen mit der Versorgungsspannung potentialbehafteten
Kontakt handelt, Das Begrenzerschütz wird in Reihe mit den Lastanschlüssen verschaltet, um
sicherzustellen, dass das Begrenzerschütz nach Auslösen des Begrenzers den Lastkreis unterbricht. Siehe
Kapitel 4.1 für eine detaillierte Beschreibung der Begrenzerfunktionalität.
Hinweis: Der Begrenzerrelaisausgang ist bei Elexant 4010i-Geräten nicht verfügbar.
Abbildung 24 - Elexant 4020i - Anschlüsse für Begrenzerrelais
RAYCHEM-AR-H60624-40X0iOpsManual-DE-2012
1 4
2
N oder L2
zum
Heizkreis
2
1 4
Eingang Last
Externes
L1
L2/N
.
.
Begrenzer-Schütz
L1
L1/N von
Steuer-
C
spannung
TB3
4
1
+
-
+24V
24V COM
Load
TB3
Begrenzer-Relais
( L1 out)
2
|
nVent.com/RAYCHEM
21
