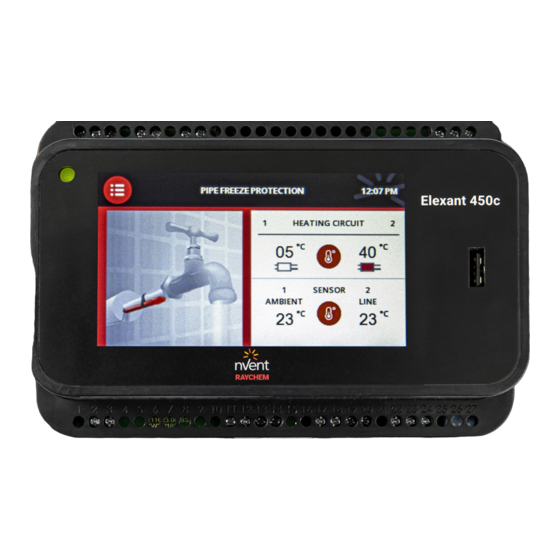

Elexant 450c
Operation Manual
Electronic Control Unit For Safe And Efficient Operation Of Pipe-Freeze-Protection Self-Regulating Heating Cable
Elektronische Steuereinheit für einen sicheren und effizienten Betrieb des selbstregulierenden Heizbandes für Frostschutz an
Rohrleitungen
|
nVent.com/RAYCHEM
1
RAYCHEM-OM-EU1838-ELEXANT450c-ML-2103
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für nVent RAYCHEM Elexant 450c
Inhaltszusammenfassung für nVent RAYCHEM Elexant 450c

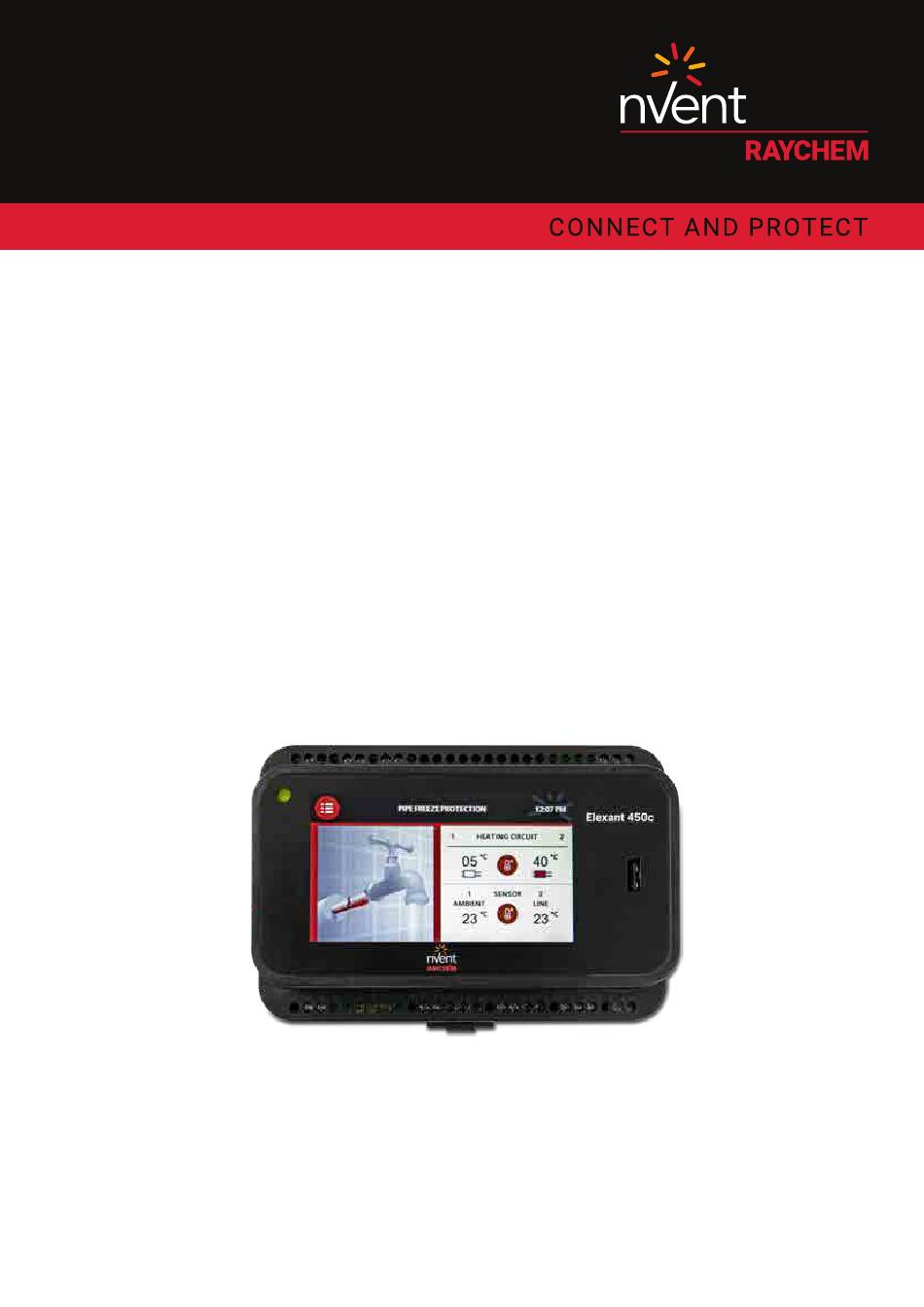

- Seite 1 Elexant 450c Operation Manual Electronic Control Unit For Safe And Efficient Operation Of Pipe-Freeze-Protection Self-Regulating Heating Cable Elektronische Steuereinheit für einen sicheren und effizienten Betrieb des selbstregulierenden Heizbandes für Frostschutz an Rohrleitungen nVent.com/RAYCHEM RAYCHEM-OM-EU1838-ELEXANT450c-ML-2103...
-
Seite 2: Inhaltsverzeichnis
TABLE OF CONTENTS PROGRAM START ......................................3 PARAMETER SETTINGS ....................................5 FACTORY SETTINGS (DEFAULT) ..................................8 ERROR / ALARMS AND TROUBLESHOOTING ............................... 8 INHALT PROGRAMMSTART ......................................9 SOLLWERTEINGABE ...................................... 11 WERKSEINSTELLUNGEN (STANDARD) ................................14 FEHLER / ALARME UND FEHLERBEHEBUNG ..............................14 nVent.com/RAYCHEM RAYCHEM-OM-EU1838-ELEXANT450c-ML-2103... -
Seite 3: Program Start
ENGLISH PROGRAM START Quickstart: Navigation: SELECTION back ( <- ) or next ( -> ) Language selection Select your language from the language menu: EN; DE; NL; DA; FR; IT; SV; NO; FI; RU; CZ; PL; SK; LT next ( -> ) Checking sensor connection The unit is automatically executing a connection check of the sensors 1 and 2. - Seite 4 Main Screen SETTINGS KEYLOCK APPLICATION WARNINGS TIME HEATING ZONE 1 / 2 SET TEMPERATURE RELAY ON / OFF SENSOR NUMBER OPERATION MODE ACTUAL TEMPERATURE APPLICATION PICTURE nVent.com/RAYCHEM RAYCHEM-OM-EU1838-ELEXANT450c-ML-2103...
-
Seite 5: Parameter Settings
PARAMETER SETTINGS System Information General info about the unit name, commissioning date, firmware version, nVent contact info per country and unit serial number. Test program Test program YES: The test program runs for 30 minutes, during which all parameters will be ignored to check the heating cable and the connection on site. - Seite 6 100% ON. Select the temperature by using the + / – keys. Cable type 15XL2-ZH Heating cable range: Select the type of nVent RAYCHEM heating cable used in your installation, connected to XL-TRACE -1 10XL2-ZH heating zone 1. 15XL2-ZH...
- Seite 7 Heating Cable & Pipe Heating Heating zone 1 zone 2 Example Example Parameters Note Heating in case of / ON Fail Safe: ON/OFF In case of a sensor error (short/open) sensor error the heating output (Relay) can be Default: ON switched OFF by activating a check mark per heating zone.
-
Seite 8: Factory Settings (Default)
High temperature limit +85°C Low temperature alarm 0°C High temperature alarm +65°C Alarm sound Key lock ERROR / ALARMS AND TROUBLESHOOTING Error Code Elexant 450C Remedy E:2.1 SENSOR_1_OPEN Check sensor connection E:2.2 SENSOR_1_SHORT Check sensor and replace it E:2.3 SENSOR_2_OPEN Check sensor connection E:2.4... -
Seite 9: Programmstart
DEUTSCH PROGRAMMSTART Schnellstart: Navigation: AUSWAHL zurück ( <- ) oder weiter ( -> ) Sprachen auswählen Wählen Sie Ihre Sprache aus dem Sprachmenü: EN; DE; NL; DA; FR; IT; SV; NO; FI; RU; CZ; PL; SK; LT weiter ( -> ) Anschlüsse prüfen Das Gerät führt automatisch eine Verbindungsprüfung der Fühler 1 und 2 durch. -
Seite 10: Hauptbildschirm
Hauptbildschirm TASTEN- EINSTELLUNGEN SPERRE ANWENDUNG WARNUNGEN ZEIT HEIZZONE 1 / 2 SOLL-TEMPERATUR RELAIS EIN/AUS FÜHLERNUMMER BETRIEBSART AKTUELLE TEMPERATUR ANWENDUNGSBILD nVent.com/RAYCHEM RAYCHEM-OM-EU1838-ELEXANT450c-ML-2103... -
Seite 11: Sollwerteingabe
SOLLWERTEINGABE System Info Allgemeine Informationen über: Name der Einheit, Datum der Inbetriebnahme, Firmware- Version, nVent Kontaktinformationen pro Land, Seriennummer des Reglers Testprogramm Testprogramm Das Testprogramm läuft 30 Minuten lang, während dieser Zeit werden alle Parameter zur Überprüfung des Heizkabels und der Fühleranschlüsse ignoriert. Sie können das Testprogramm jederzeit stoppen NEIN: zurück zu den Einstellungen des Hauptmenüs Reset... - Seite 12 100 % eingeschaltet. Wählen Sie die Temperatur mit den Tasten + / -. Heizband-Typ 15XL2-ZH Heizbandreihe: Wählen Sie den Typ des in Ihrer Installation verwendeten nVent RAYCHEM-Heizkabels, XL-TRACE -1 10XL2-ZH das an Heizzone 1 angeschlossen ist. 15XL2-ZH 26XL2-ZH Anderes System: Kann verwendet werden,...
- Seite 13 Heizband und -Rohr Heizzone 1 Heizzone 2 Beispiel Beispiel Sollwerte Anmerkungen Übertemperaturalarm +65 °C +65 °C Standard-NTC-Fühler: Es kann die Übertemperaturgrenze bestimmt werden. Bei Erreichen des Wertes Bereich: +2 °C bis +90 °C erscheint eine Warnung auf dem Bildschirm. Standardwert: +65 °C Das Relais ist ständig eingeschaltet und unterbricht den Betrieb des Gerätes nicht.
-
Seite 14: Werkseinstellungen (Standard)
+85 °C Alarm bei niedriger Temperatur 0 °C Alarm bei hoher Temperatur +65 °C Alarmton-Buzzer Tastensperre FEHLER / ALARME UND FEHLERBEHEBUNG Fehlercode Elexant 450C Fehlerbehebung E:2.1 Fühler 1 offen Fühlerverbindung prüfen E:2.2 Fühler 1 Kurzschluss Fühler prüfen und austauschen E:2.3 Fühler 2 offen Fühlerverbindung prüfen... - Seite 15 België/Belgique Lietuva/Latvija/Eesti Schweiz/Suisse Tel +32 16 21 35 02 Tel +370 5 2136633 Tel +41 (41) 766 30 80 Fax +32 16 21 36 04 Fax +370 5 2330084 Fax +41 (41) 766 30 81 salesbelux@nVent.com info.baltic@nVent.com infoBaar@nVent.com Bulgaria Magyarország Suomi Tel +359 5686 6886 Tel +36 1 253 7617...
