2.6.14 Alarm-Relais
Das Alarmrelais (Klemmen 7,8,9 von TB3) ist im Normalzustand (wenn keine Alarme vorliegen)
angezogen und als ausfallsicher / Fail Safe konfiguriert. Die Anschlüsse des Alarmrelais (potentialfreier
Wechslerkontakt) sind für für maximal 277 V (3 A) ausgelegt ist.

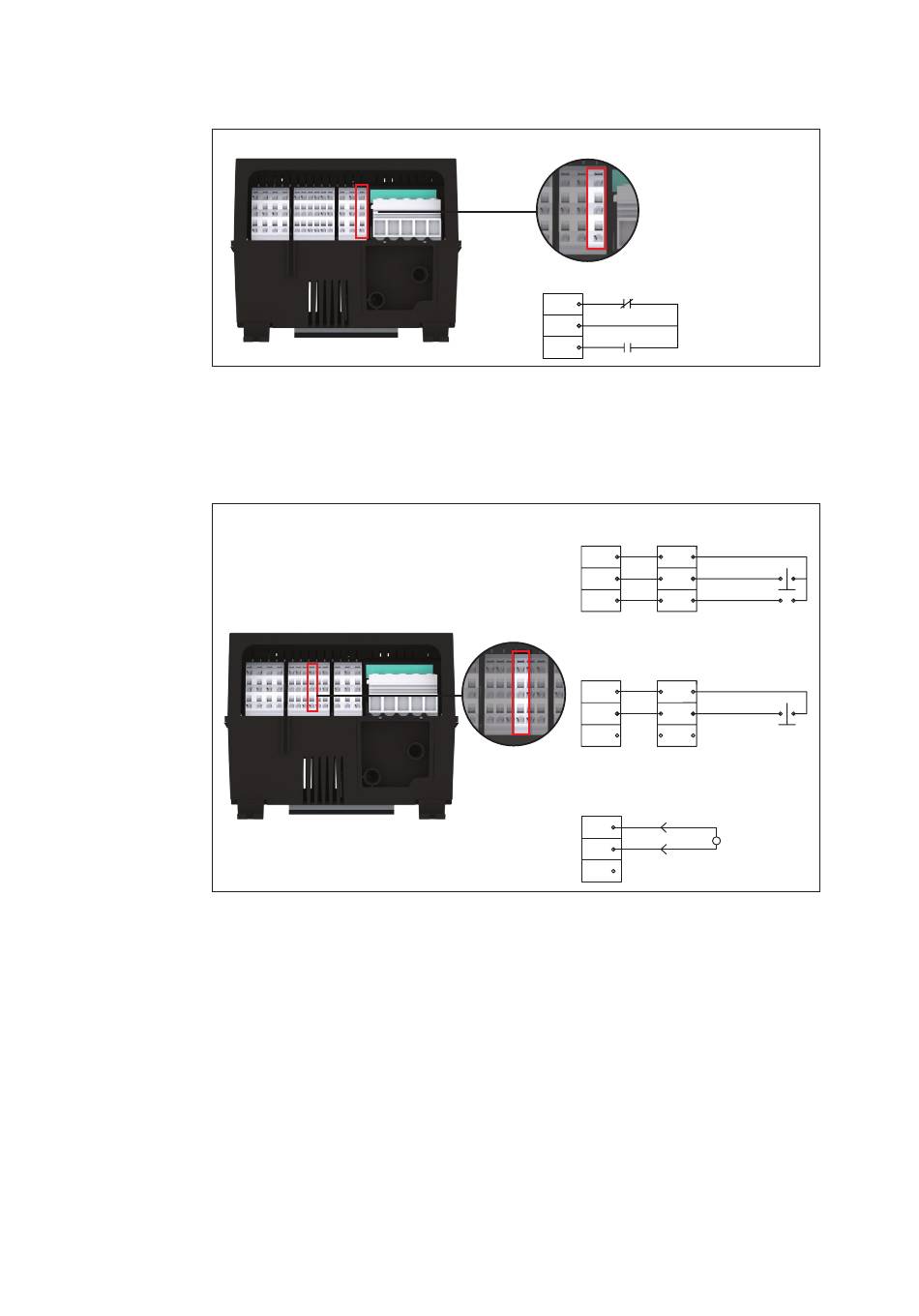

Abbildung 21 - Alarmrelais
2.6.15 Digitale Eingänge
Der Elexant 4010i/4020i bietet Multifunktions-Eingänge (Klemmen 10,11,12 von TB2) für externe
potentialfreie Kontakte oder Gleichspannungen für zusätzliche Funktionalitäten. Max. Schleifenwiderstand
100 Ohm oder 5 bis 24 VDC bei maximal 1 mA
Abbildung 22 - Digitale Eingänge
