2.6.13 Verbindungen zu SSRs
Der Anschluss der SSRs erfolgt über TB2 (Klemmen 8 und 9) Beachten Sie die Polarität.
VORSICHT: Stromschlaggefahr, trennen Sie das Gerät vom Netz bevor Sie die Klemmen berühren.

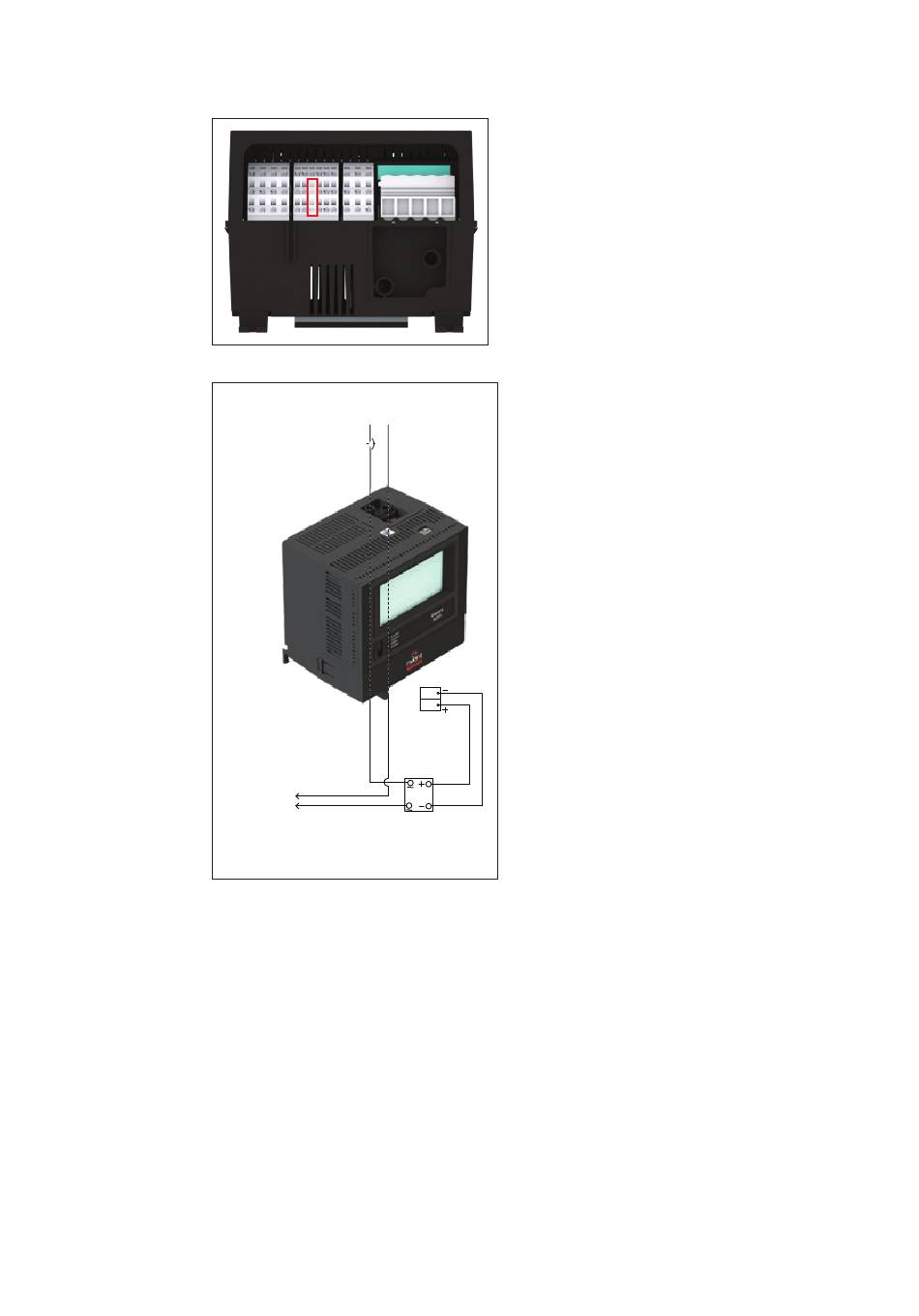

Abbildung 17 - Klemmen 8 und 9 auf TB2
Abbildung 18 - Elexant 4020i Einphasig einpolig - Anschlüsse an SSR
RAYCHEM-AR-H60624-40X0iOpsManual-DE-2012
8
9
N
L1
Leitungsschutzschalter
1PH
N oder L2
zum Heizkreis
L1
Leistung
TB2
8
9
SSR
|
nVent.com/RAYCHEM
18
