Verfahren:
Wählen Sie den Ausgabetyp aus der Auswahl-Liste aus.

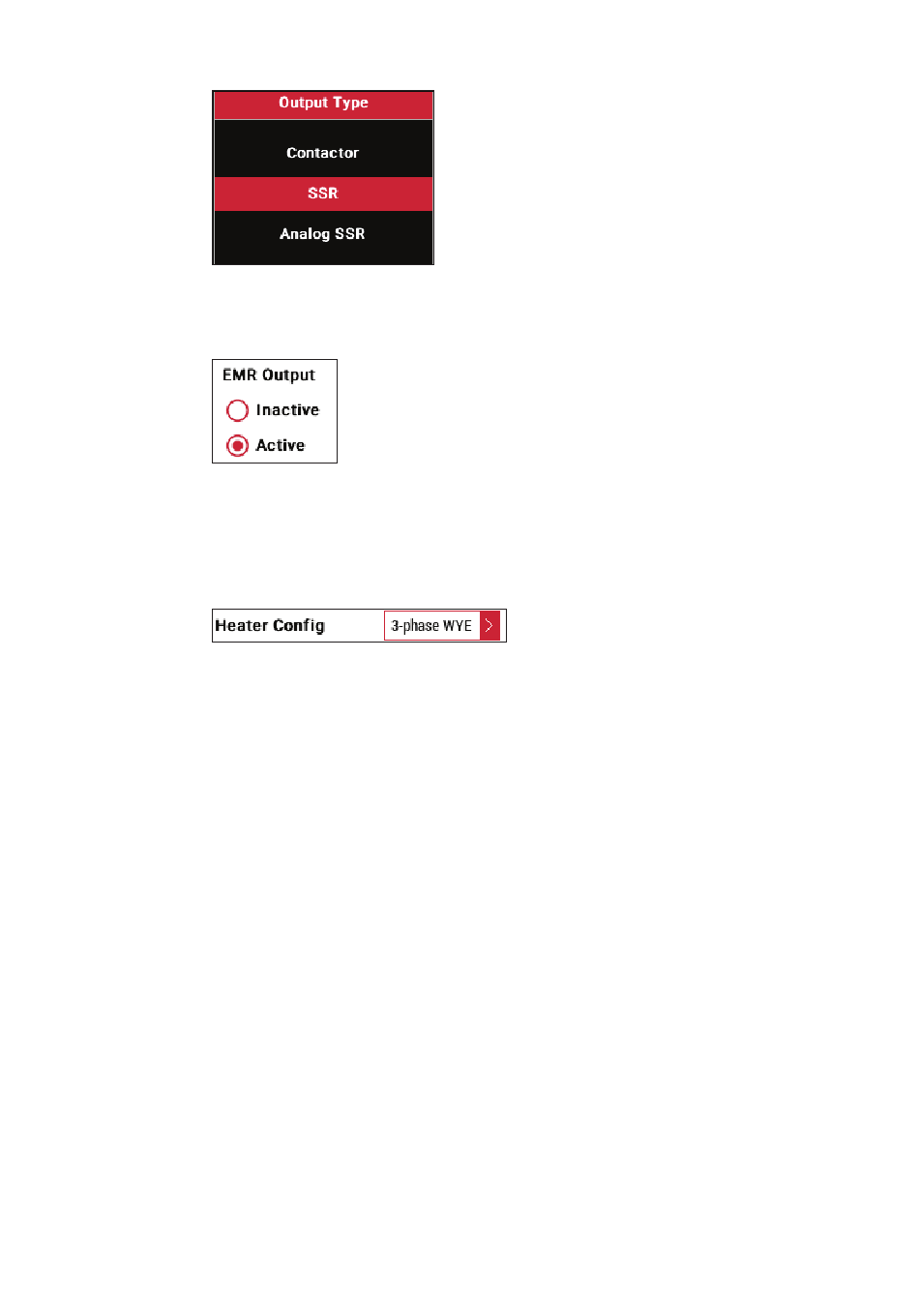

Abbildung 64 - Ausgabetyp
Wählen Sie einen inaktiven oder aktiven Schütz-Ausgangsstatus, wenn Sie SSR eingestellt haben.
Standard-Voreinstellung Schützausgang: Aktiv
Abbildung 65 - Einstellung des Schütz-Ausgangs
Wenn ein SSR als primärer Steuerausgang verwendet wird, bleibt der Schütz-Ausgang in der konfigurierten
Stellung, es sei denn das SSR ist defekt.
5.5.4
Heizkabel-Konfiguration
Dieser Abschnitt gilt für die 3-Phasen-Varianten des Elexant 4020i.
Abbildung 66 - Auswahl der Heizkabelkonfiguration
Zweck:
Wählt die Verschaltung des 3-Phasen-Heizelements aus, damit der Regler die Begleitheizungsleistung und
den Heizstrom richtig berechnen kann.
Tabelle 21 listet verschiedene 3-Phasen-Schaltungen auf, die für die Berechnung von Phasenspannung
und Phasenstrom verwendet werden.
Optionen:
• 3-Phasen Stern
• 3-Phasen Dreieck
Verfahren:
Wählen Sie die passende Ausführung aus der Auswahlliste aus. Stellen Sie sicher, dass die Parameter für
die Spannungsmessung ebenfalls passend für die Anwendung eingestellt sind. - siehe Abschnitt 5.8.3.1.
|
nVent.com/RAYCHEM
57
RAYCHEM-AR-H60624-40X0iOpsManual-DE-2012
