2.6.6
Eine Ethernet-Kommunikationsverbindung kann über den RJ45-Stecker unter Verwendung eines CAT
5E-Kabels hergestellt werden. Der RJ45-Anschluss befindet sich an der Oberseite des Geräts.

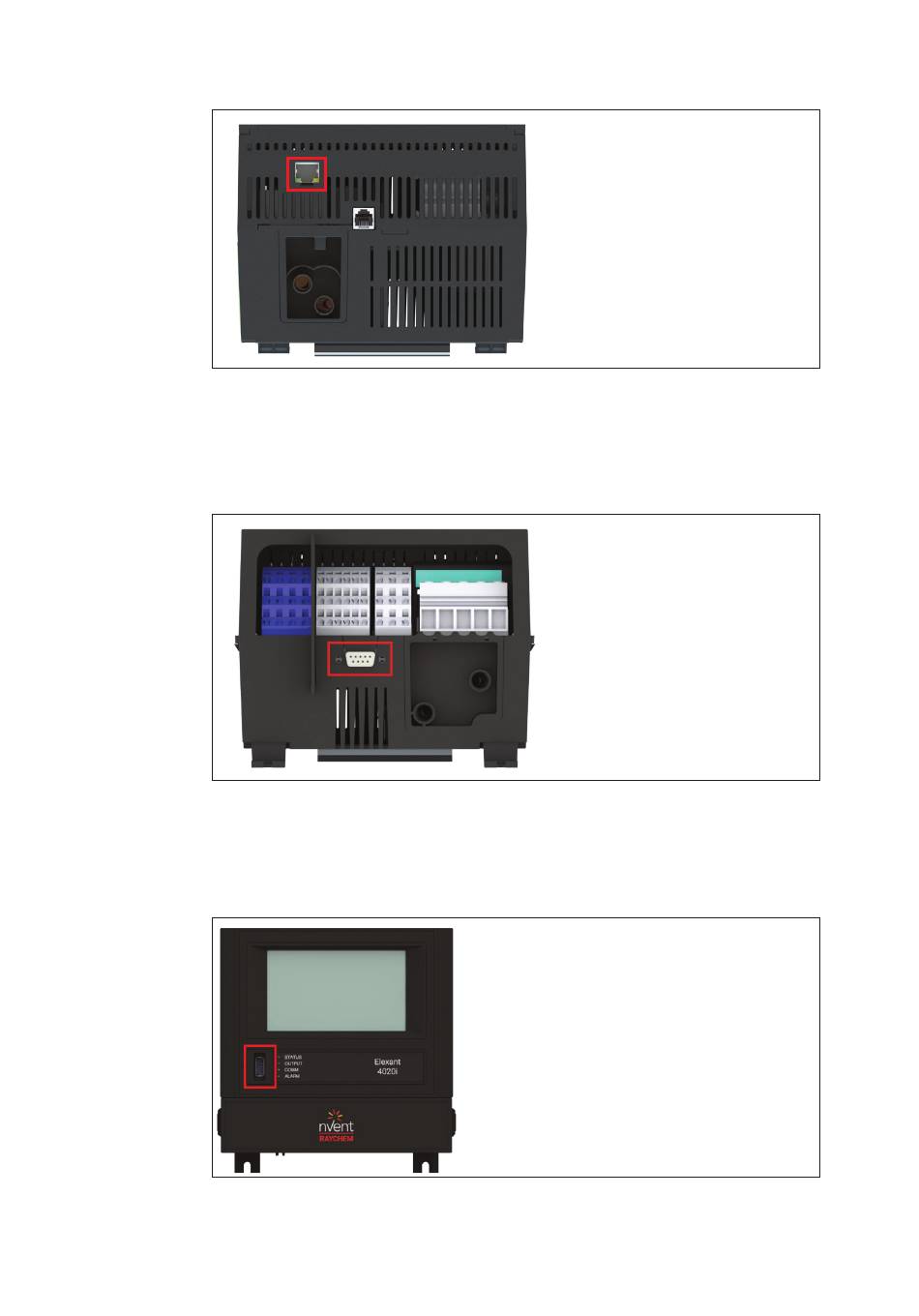

Abbildung 10 - Ethernet-Anschluss
2.6.7
Profibus-Konnektivität ist nur bei bestimmten Elexant 4020i-Varianten verfügbar.
Der Anschluss erfolgt unter Verwendung eines zertifizierten Profibus-Steckers und Kabel über den
DB9-Stecker an der Unterseite des Geräts.
Abbildung 11 - Profibus-Schnittstelle bei der Variante Elexant 4020i
2.6.8
Der USB-Anschluss an der Vorderseite des Geräts kann zum Importieren/Exportieren von
Benutzereinstellungen verwendet werden, um Programmierung von Geräten und das Hochladen von
Firmware zu erleichtern.
Abbildung 12 - USB-Anschluss des Elexant 4010i/4020i
RAYCHEM-AR-H60624-40X0iOpsManual-DE-2012
Ethernet
Profibus
USB-Anschluss
|
nVent.com/RAYCHEM
15
