2.6.11 2-Leiter PT100
PT-100 2-Leiter können an Block TB-1 (Klemmen 1 bis 9) angeschlossen werden. Es können maximal drei
2-Leiter-PT-100 - angeschlossen werden. Die Anschlüsse sind für alle drei 2-Leiter PT-100
Eingänge gleich. Schließen Sie alle Schirme an externen Feldklemmen im Schrank an.

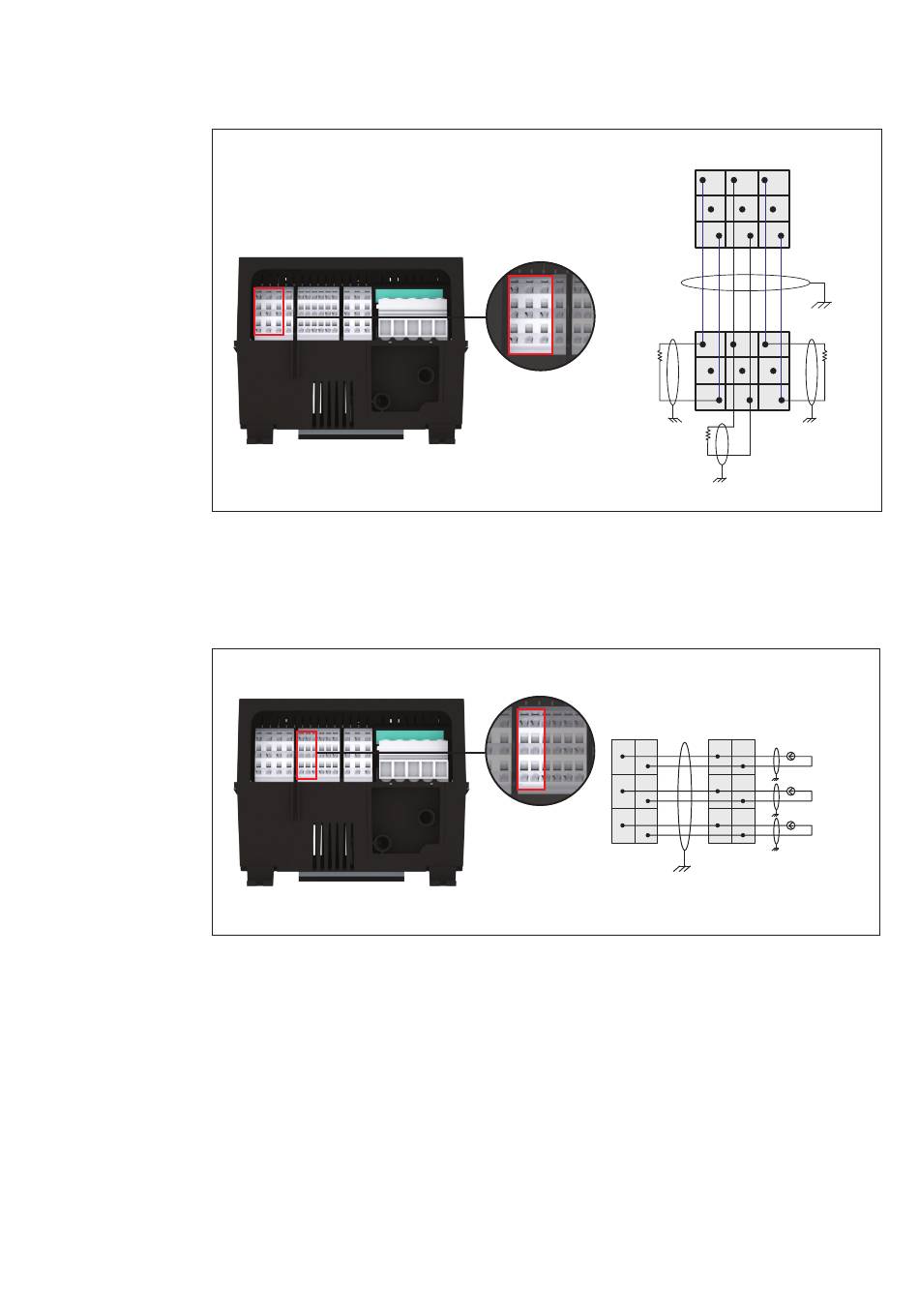

Abbildung 15 - 2-Leiter-PT-100-Verbindungen
2.6.12 4-20 mA-Anschlüsse
Die Verdrahtung für 4-20 mA-Anschlüsse kann an der Klemmenleiste TB-2 (Klemmen 1 bis 6)
abgeschlossen werden. Die Anschlüsse sind für alle drei 4-20 mA-Kanäle gleich. Schließen Sie alle
Kabelabschirmungen an externen Feldklemmen im Schrank an.
Abbildung 16 - Elexant 4-20 mA-Anschlüsse
