5.2
Hauptbildschirm
Der Hauptbildschirm wird angezeigt, wenn der Benutzer die Zurück-Schaltfläche in der Startansicht betätigt. Nach
300 Sekunden ohne Betätigung in einem anderen Menue wird automatisch auf den Hauptbildschirm gewechselt.
5.2.1
Der Hauptbildschirm ist in 3 Hauptbereiche unterteilt:
A. Im oberen linken Bereich wird der Alarmstatus angezeigt. Wenn Sie diesen Bereich betätigen, springt
B. Im rechten oberen Bereich werden Informationen zur Temperatur angezeigt.
C. In der unteren Hälfte des Bereichs werden die elektrischen Informationen des Heizkreises (HK)
A
C
8
5

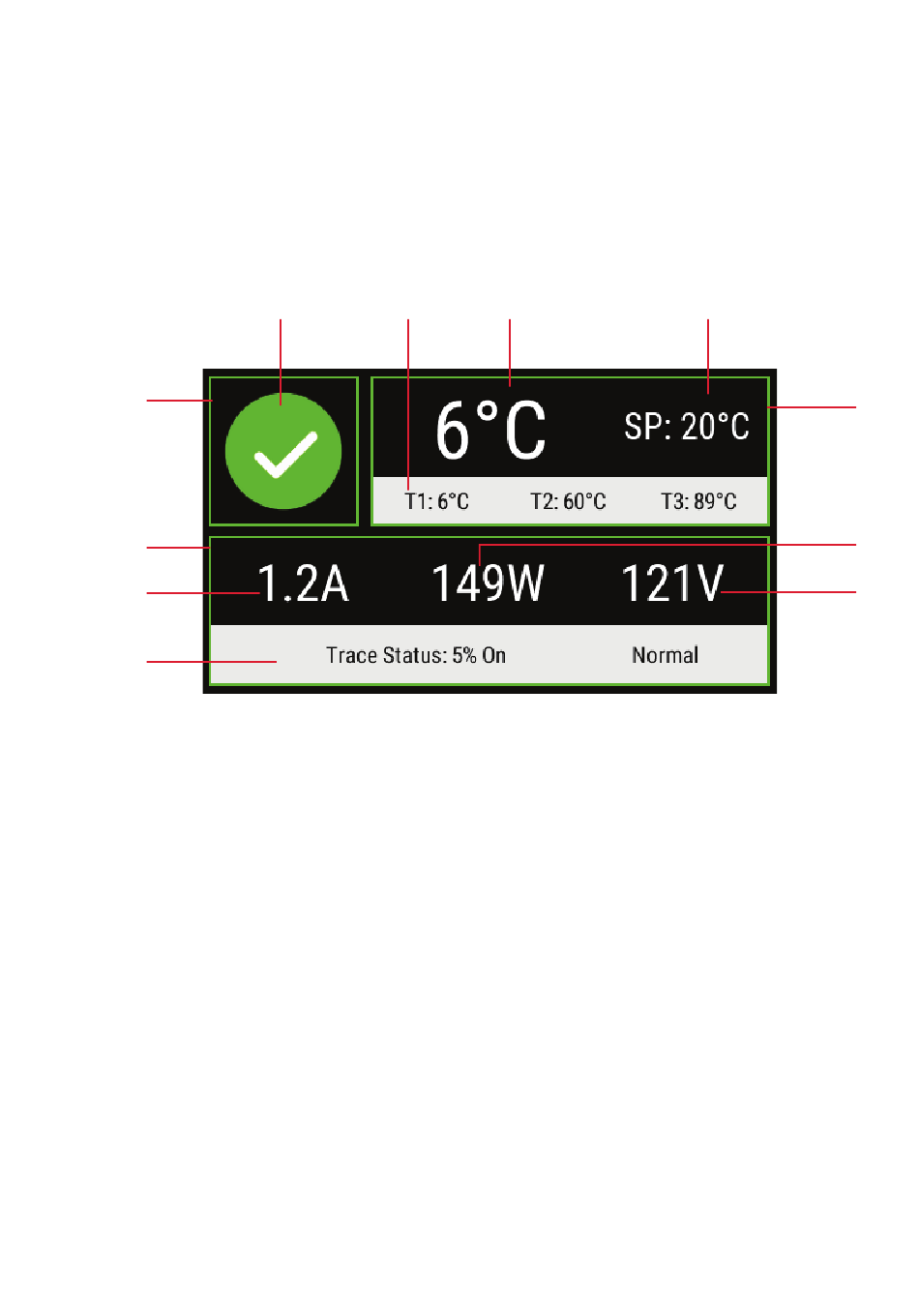

Abbildung 40 - Hauptbildschirm für Einphasenregler
Details des Hauptbildschirms:
1.
2.
3.
4.
5.
6.
7.
8.
RAYCHEM-AR-H60624-40X0iOpsManual-DE-2012
Hauptbildschirm: Einphasige Regler
die Anzeige direkt auf den Alarmbildschirm.
angezeigt.
4
3
Isttemperatur
Sollwert
Temperaturfühler 1, 2, 3
Alarm-Status
HK - Status
HK - Spannung
HK - Leistung
HK - Strom
1
2
B
7
6
|
nVent.com/RAYCHEM
