5. GRAFISCHE BENUTZEROBERFLÄCHE
In den Bildern dieser BA ist die Benutzeroberfläche in englisch dargestellt. Am Regler selbst ist es möglich die deutsche Sprache
einzustellen. (siehe Kapitel 5.14)
5.1
Startbildschirm
Der Startbildschirm ist das Hauptmenü für die Benutzeroberfläche von Elexant4010i/4020i. Von hier aus kann der
Benutzer zum Hauptbildschirm (siehe Abschnitt 5.2.1) zurückkehren, die Informationen über das Gerät anzeigen
oder eines der Symbole wählen, um die entsprechende Funktionalität anzuzeigen.

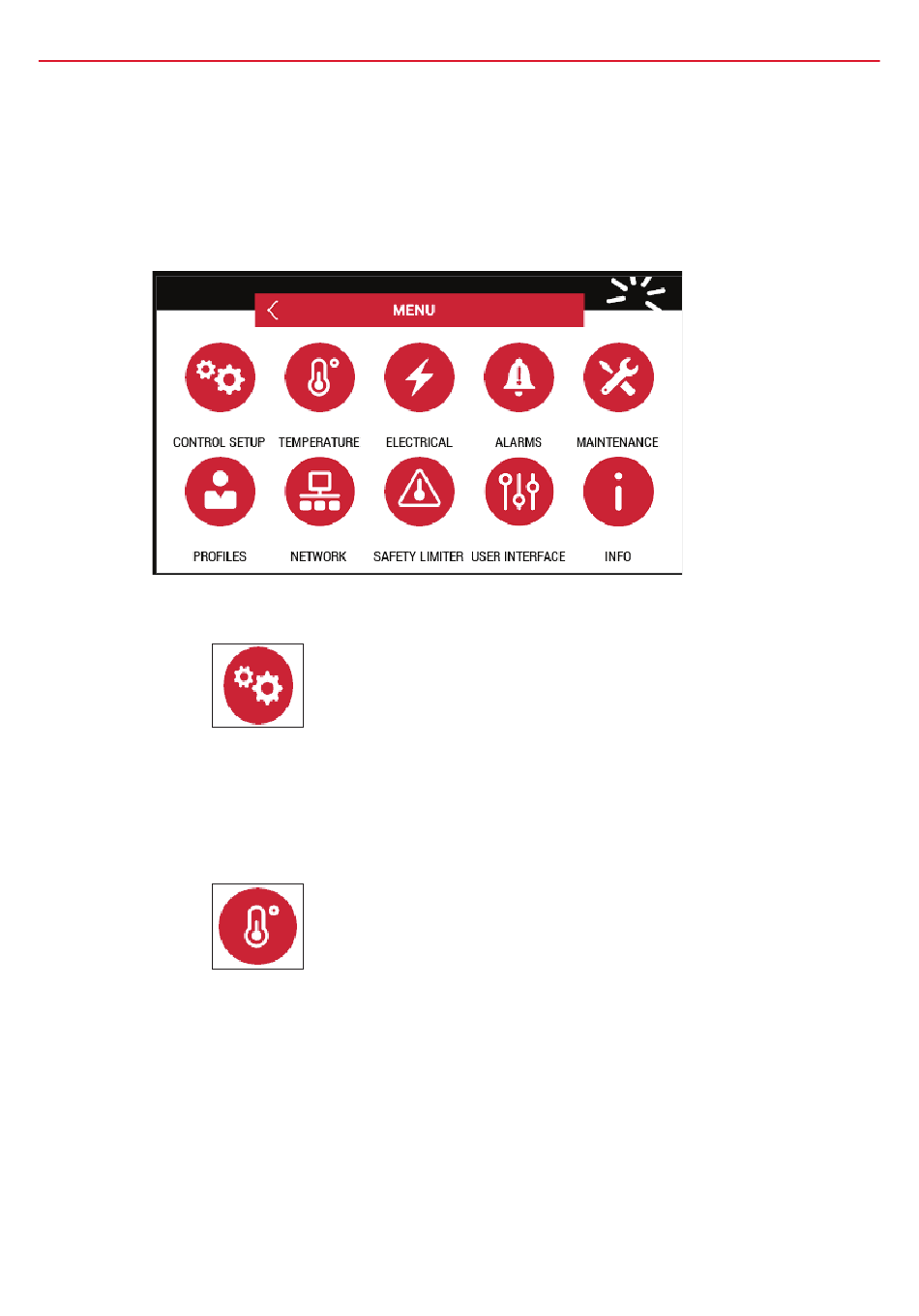

Abbildung 29 - Startbildschirm
5.1.1
Abbildung 30 – Regelungssymbol
Betätigen Sie dieses Symbol, um zum Menue für die Einrichtung der Regelfunktionenzu gelangen.
In diesem Menue kann der Benutzer die Konfigurationsparameter für den Temperatursollwert, den
Regelmodus, die Ausgangsart, den Lastabwurf und sonstige Einstellungen festlegen. Die Einzelheiten
werden in Abschnitt 5.4 behandelt.
5.1.2
Abbildung 31 - Temperatursymbol
Betätigen Sie dieses Symbol, um zum Menue für Temperatursensoren zu gelangen. Dort kann der
Benutzer die von den Sensoren erfassten Ist-Temperaturen überwachen, sowie die Art der verwendeten
Sensoren, die Fühlernamen und die Temperatursensor-Alarme einstellen. Die Einzelheiten werden in
Abschnitt 5.7.1 behandelt.
