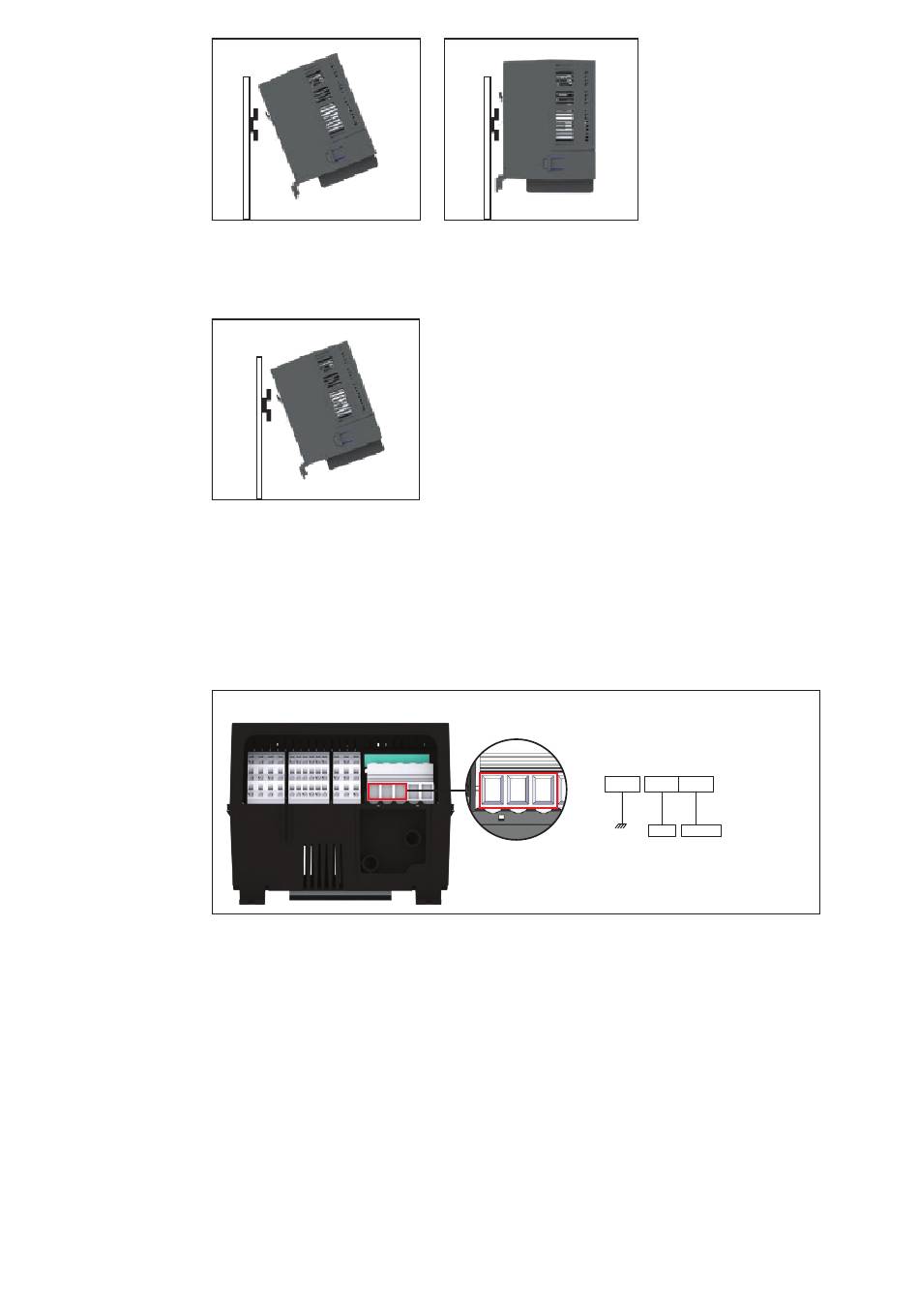

Abbildung 3 - Montage Elexant 4020i
2.5.2.2 Ausbau Elexant 4020i
Drücken Sie das Modul nach unten, um den Clip zu lösen, und heben sie das Modul nach oben ab.
Abbildung 4 - Entfernen des Elexant 4020i
2.6
Anschluss und Schnittstellen
2.6.1
Die Spannungsversorgung wird an die Klemmleiste TB-4 angeschlossen. Einspeiseseitig muss der Regler
geerdet werden. PE an Klemme 1, L1 an Klemme 2, L2 bzw. Neutralleiter an Klemme 3 der Klemmleiste
TB-4 anschließen, so wie in der Abbildung unten dargestellt. Bei Elexant 4010i-Baugruppen wird die Erdung
des Moduls werksseitig vorverdrahtet.
Abbildung 5 - Spannungsversorgung
2.6.2
Dieser Abschnitt gilt nur für Elexant 4010i-Mod-Geräte.
Der Anschluss an die Last erfolgt über Schraubklemmen an TB4. Alle Varianten verwenden den gleichen
Anschluss.
Der PE-Anschluss der Heizung ist an der Klemmleiste im Schaltschrank anzuklemmen.
RAYCHEM-AR-H60624-40X0iOpsManual-DE-2012
Spannungsversorgung
1
2
3
Lastanschluss:
TB4-1
TB4-2 TB4-3
1
2
3
L1 IN
L2/N IN
