Optionen:
• Keine
• Leistung
• Strom
• Prozent
Voreinstellung: Keine
Verfahren:
Die Ausgangsbegrenzungsparameter werden durch Auswahl des Modus, Einstellung des Grenzwerts und
Aktivierung der gewünschten Alarme festgelegt.

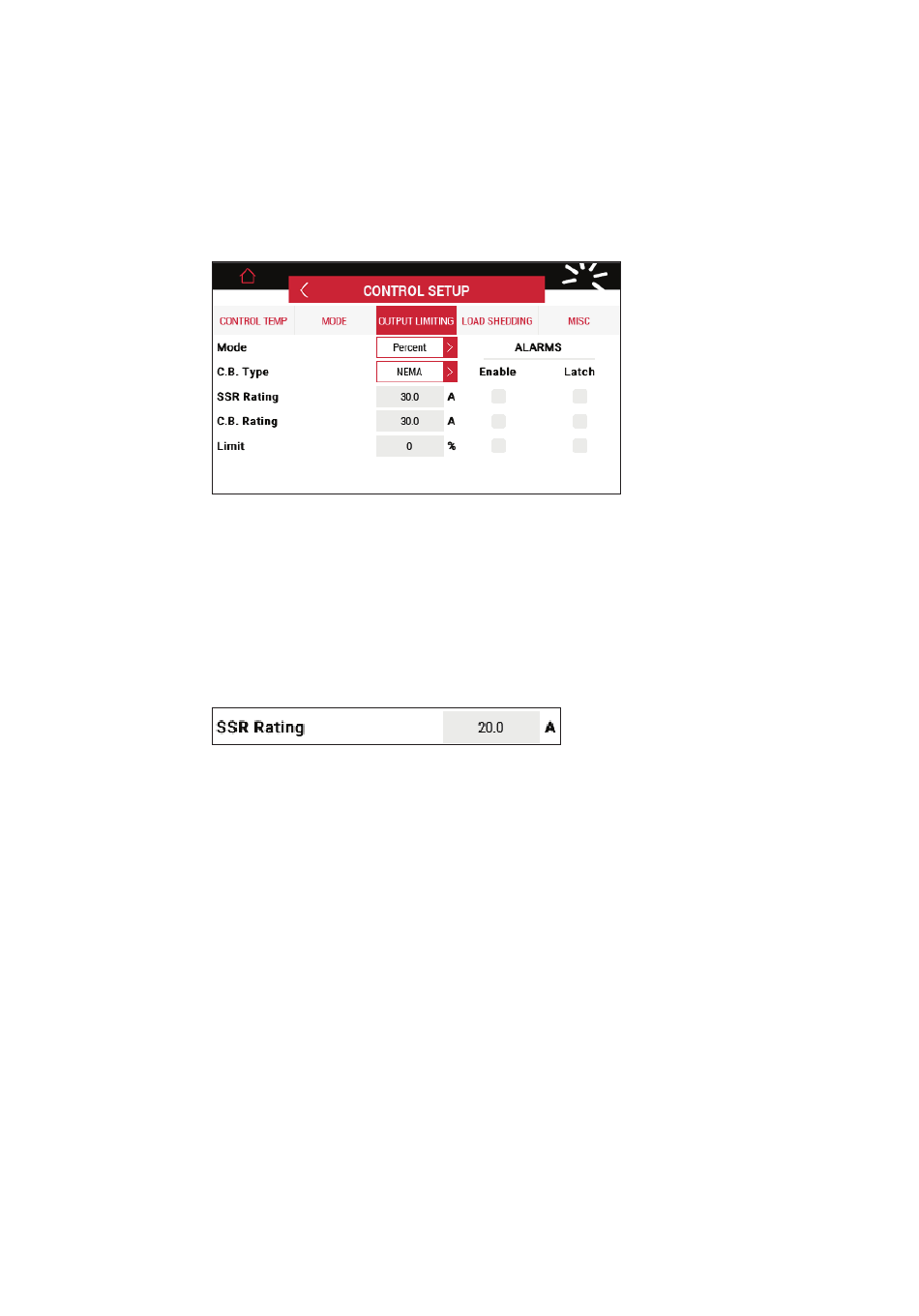

Abbildung 70 - Ausgangsbegrenzungsparameter
Wenn ein Begrenzungs- Alarm aktiviert ist, wird der Benutzer nur informiert, dass die
Ausgangsbegrenzung aktiv ist. Er hat keinen Einfluss auf das Verhalten der eingestellten Begrenzungen.
Die maximale Leistungsbegrenzung ist eine Funktion des externen Stromwandlererhältnisses (siehe
Abschnitt 5.8.1.2) und des externen Spannungswandlerverhältnisses (siehe Abschnitt 5.8.3.2).
Die vom Elexant 4010i/4020i unterstützte maximale Strombegrenzung ist eine Funktion des externen
Stromwandlerverhältnisses (siehe Abschnitt 5.8.1.2).
5.6.2
SSR-Nennstrom (SSR-Schutz)
Abbildung 71 - Einstellung des SSR-Nennstroms
Bereich: 20,0 A bis 100,0 A für ein Stromwandlerverhältnis 1:1
Voreinstellung: 30,0 A
Zweck:
Die Funktion SSR-Nennstrom (Schutz des SSR) ist anwählbar, wenn ein SSR als Ausgangstyp verwendet
wird. Mit dieser Einstellung wird bei ungewöhnlich hohen Einschaltstömen eine Beschädigung des SSR
verhindert.
Der SSR-Nennstrom-Alarm, falls aktiviert, informiert den Benutzer nur darüber, dass die Begrenzung aktiv
ist und ein übermäßig hoher Strom vorhanden ist.
Der Regler schaltet (taktet) den Ausgang in kurzen Intervallen und erfasst dabei den Strom. Wenn
dieser Strom höher ist als der voreingestellten Nennwert, wird das Taktverhältnis so reduziert, dass der
rechnerische Durchschnitt den eingestellten SSR-Nennwert nicht mehr überschreitet.
WICHTIG: Dieser Alarm sollte generell aktiviert bleiben. Ströme die den SSR-Nennwert überschreiten,
können nicht als normal angesehen werden und sollten untersucht werden.
Der maximale SSR-Nennwert, ist eine Funktion des externen Stromwandlerverhältnisses (siehe Abschnitt
5.8.1.2).
|
