Tabelle 24 - Einstellung Heizsstromalarme
Im Falle eines 3-Phasen-Reglers werden die Schaltflächen L1, L2 und L3 angezeigt. Durch Betätigen einer
dieser Schaltflächen werden die entsprechenden Heizstromwerte angezeigt. Die Aktivierung der Option
Symmetrische 3-Phasen deaktiviert einzelne Alarme für hohe/niedrige Heizströme für die Phasen 2 und 3
und verwendet den Wert von Phase 1 für alle drei Phasen.

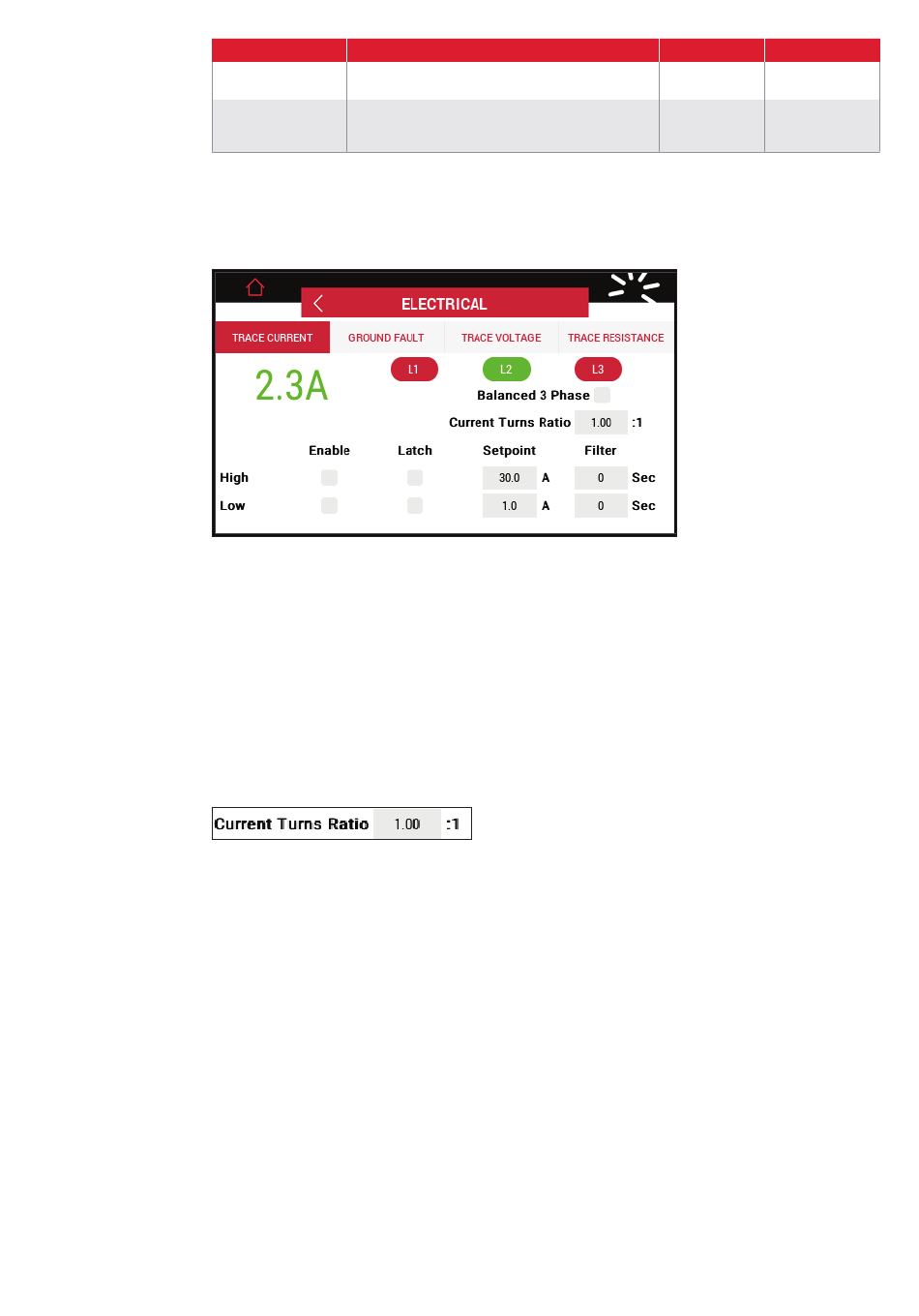

Abbildung 104 Bild - Heizsstorm für 3-Phasen-Begleitheizungen
HINWEIS: Wenn der Menuepunkt Heizstrom blinkt und der Sollwert rot markiert ist, ist die
Einstellung ungültig.
Überprüfen Sie gegebf. das Stromwandlerverhältnis und passen Sie es entsprechend an.
5.8.1.2 Stromwandlerverhältnis:
Zweck:
Das Stromwandlerverhältnis passt die Strommesswerte für Anwendungen an, bei denen ein externer
Aufwärts- oder Abwärtsstromwandler verwendet wird.
Der höchste vom Regler unterstützte Heizstrom ist abhängig vom eingesetzten Stromwandler durch
Einstellung des entsprechenden Stromwandlerverhältnisses.
Abbildung 105 - Einstellung des Stromwandlerverhältnisses
Einstellbereich: 0,1 bis 10A
Voreinstellung: 1,00 Verfahren:
• Stellen Sie das Stromwandlerverhältnis (CTR) so ein, dass es dem Verhältnis der Primär- zu
• Nach der Einstellung des Stromwandlerverhältnisses vergleichen Sie den vom Regler angezeigten
WICHTIG: Wenn das Stromwandlerverhältnis entsprechend eingestellt wurde, berechnet der Regler
die Leistung des Begleitheizungskreises anhand der eingestellten Strom- und Spannungsmesswerte.
Stromalarme verwenden ebenfalls die eingestellten Strommesswerte.
RAYCHEM-AR-H60624-40X0iOpsManual-DE-2012
Einstellung
Beschreibung
Dieser Alarm ist aktiv, sobald der Heizstrom den
Heizstrom Hoch
eingestellten Grenzwert überschritten hat.
Dieser Alarm ist aktiv, sobald der Heizstrom
Heizstrom Niedrig
den eingestellten Grenzwert unterschritten hat.
bahnstromsollwerts gefallen ist.
Sekundärwicklungen des externen Stromwandlers entspricht,
Strom mit dem tatsächlich gemessenen Begleitheizungsstrom und passen Sie das Stromverhältnis an,
bis die beiden Werte so nahe wie möglich beieinanderliegen.
Standardwert
Bereich
30.0 A
0,1 A bis 100,0 A
1.0 A
0,1 A bis 100,0 A
nVent.com/RAYCHEM
|
