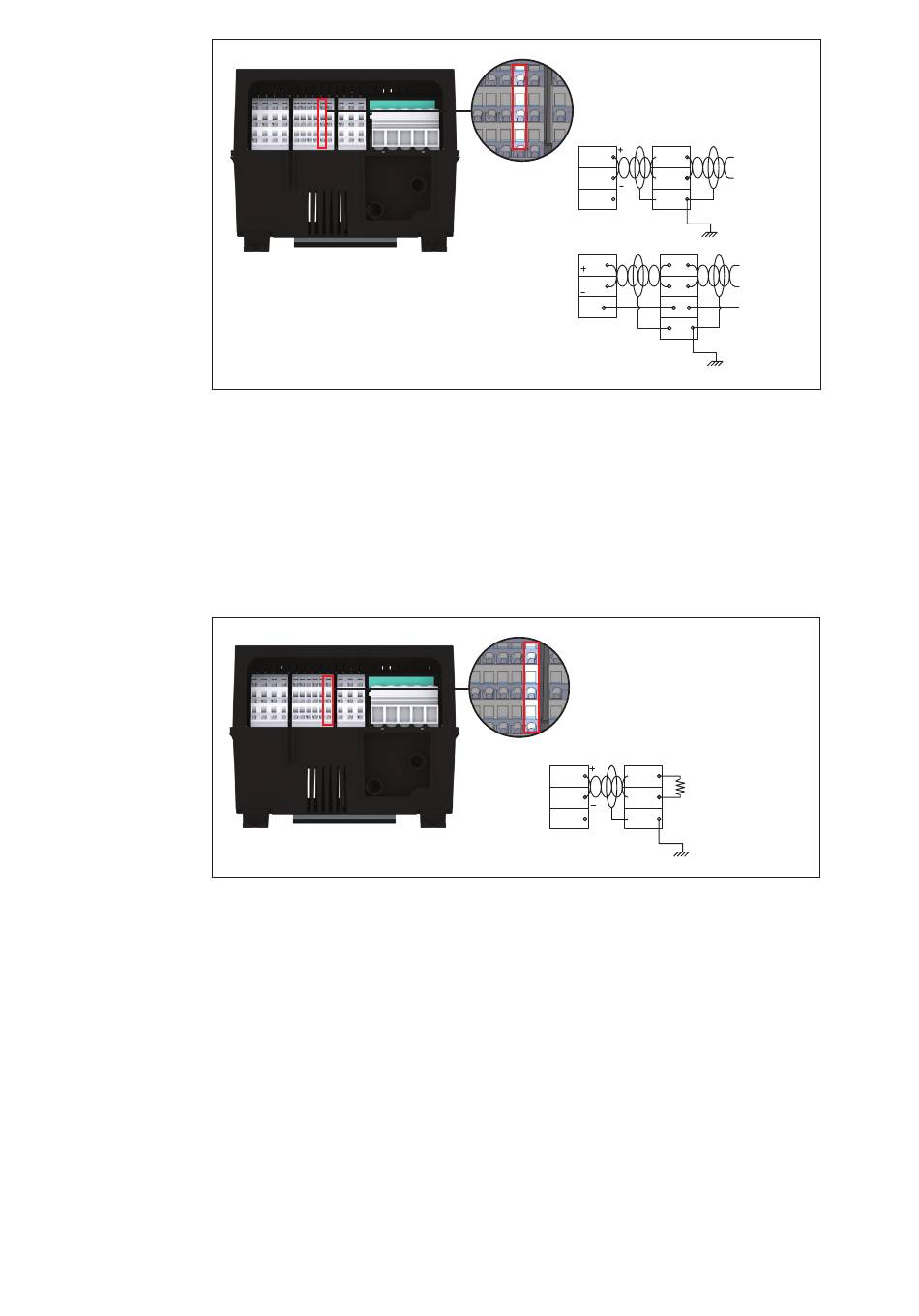

Abbildung 8 - RS-485 IN
2.6.5
Die Verdrahtung für die RS-485-Datenverbindungen kann direkt an den Klemmenblöcken des Moduls
TB-2, wie abgebildet, oder an zusätzlich im Schrank eingebauten Feldklemmen angeschlossen werden.
Abgeschirmte Kabel sollten nicht direkt an den Klemmen von TB2 angeschlossen werden. Schließen Sie
die RS-485-Kabelabschirmungen an Feldklemmen an. (wie in der Abbildung unten dargestellt).
Hinweis
• Installieren Sie, wie unten dargestellt, beim letzten Gerät im Kommunikationsbus, einen 120 Ohm
Abbildung 9 - RS-485-Ausgang
RAYCHEM-AR-H60624-40X0iOpsManual-DE-2012
13
14
15
RS-485-AUSGANG
Abschlusswiderstand
16
17
18
13
14
TB2
Feldverdrahtung
RS-485
Klemmen
15
13
14
15
13
14
15
16
17
18
TB2 Feldverdrahtung
RS-485-Ausgangsklemmen
16
17
18
Zum
vorgeschalteten-
Gerät
Schirm
Zum
vorgeschalteten-
Gerät
Zum nächsten Regler
oder
120 Ohm
Abschlusswiderstand
Schild
|
nVent.com/RAYCHEM
14
