5.5.1

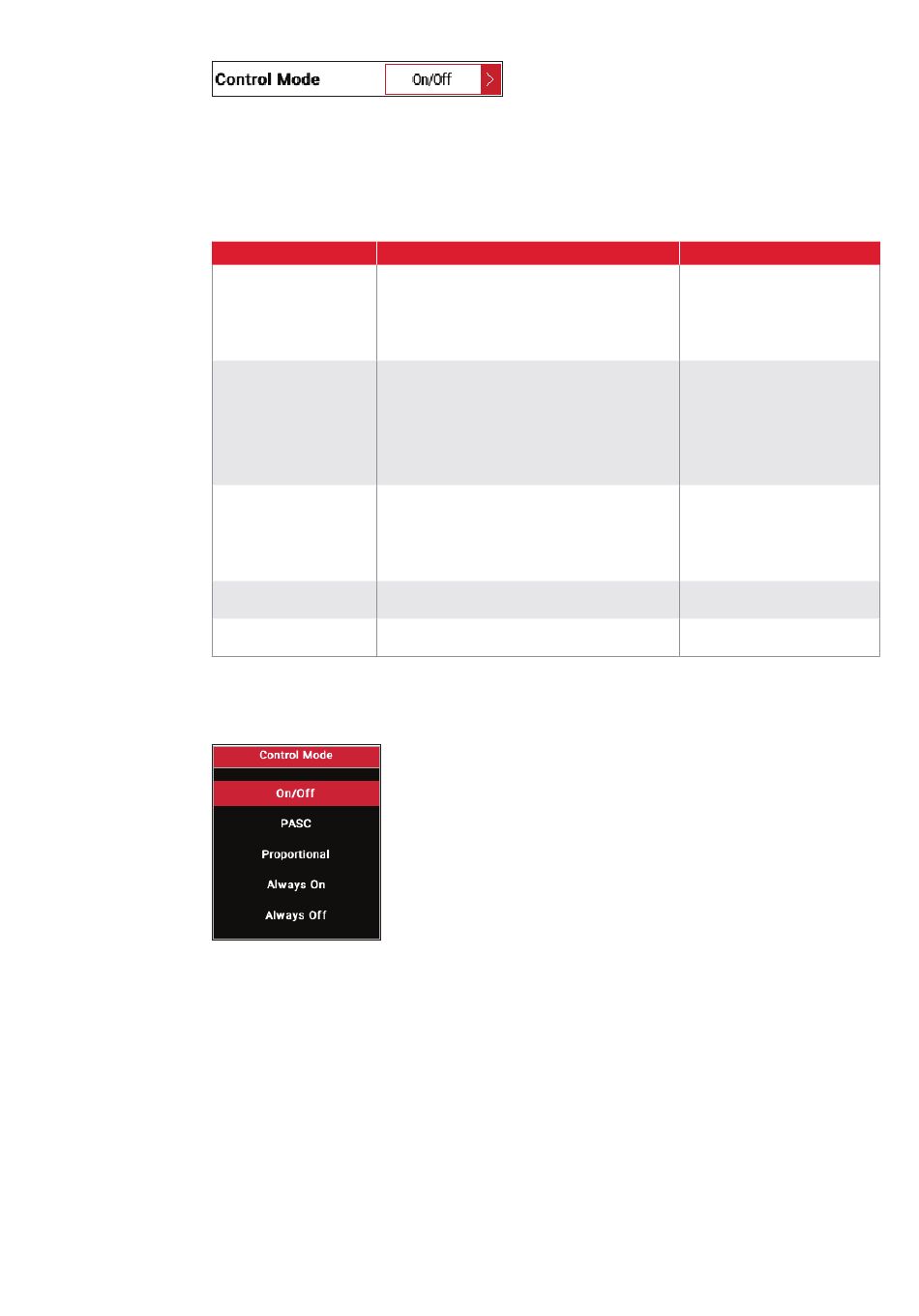

Abbildung 58 - Einstellung des Schaltrmodus
Zweck:
So stellen Sie den Schaltmodus für den Controller ein.
Optionen:
Die verschiedenen Optionen werden in der folgenden Tabelle beschrieben:
Tabelle 18 - Regelmodus
Verfahren:
Betätigen Sie den Menuepunkt und wählen Sie den Schaltmodus aus der Liste aus.
Abbildung 59 - Schaltmodus
RAYCHEM-AR-H60624-40X0iOpsManual-DE-2012
Schaltmodus
Sschaltmodus
Beschreibung
In diesem Modus überwacht der Regler die
Temperatur des Heizkreises und vergleicht sie mit
dem Regelsollwert plus der Hysterese. Der Ausgang
Ein/Aus
wird ausgeschaltet, wenn die Regelungstemperatur
über dem Sollwert plus der Hysterese liegt,
andernfalls wird der Ausgang eingeschaltet.
Dieser Algorithmus verarbeitet die gemessene
Umgebungstemperatur, die Solltemperatur,
die minimale Umgebungstemperatur und den
kleinsten Rohrdurchmessers, um das optimale
PASC
Taktverhältnis und die optimale Zyklusdauer
zur Temperaturhaltung, Minimierung des
Energieverbrauchs und Verlängerung der
Lebensdauer des Ausgangsrelais zu ermitteln.
Dieser Algorithmus überwacht mitlaufend die
Temperatur des Regelsensors und passt das
Taktverhältnis des Ausgangs proportional im
Proportional
Bereich zwischen 0% bis 100% an. Hinweis:
Diese Betriebsart ist mit dem Modus „Schütz"
nicht kompatibel.
Der Ausgang ist, unabhängig von der Solltemperatur
Immer eingeschaltet
permanent eingeschaltet.
Der Ausgang ist unabhängig von der Solltemperatur
Immer aus
permanent abgeschaltet.
Algorithmus-Einstellungen
Hysterese
Minimaler
Rohrdurchmesser bei
minimaler Umgebung
Proportionales Band
Keine
Keine
|
nVent.com/RAYCHEM
54
