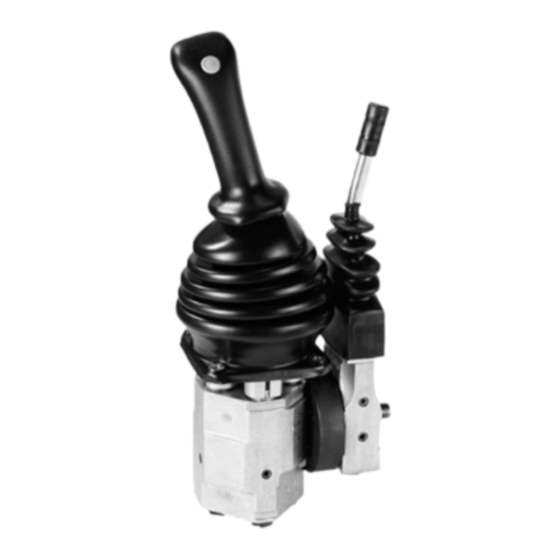

Vorsteuergerät mit Endlagenverrie-
gelung zur Fernsteuerung von
Wegeventilen
Typ 4THF6 oder 5THF6
Serie 2X
Inhaltsübersicht
Merkmale
- Progressive, feinfühlige Betätigung.
2 und 3
- Präzise und spielfreie Steuerung.
4
5
- Niedrige Betätigungskraft am Hebel.
6
- Viele ergonomische Griffe mit verschiedenen E-Kontakten
7
(Gebrauchsmuster).
7
- Elektromagnetische Endlagenverriegelungen an jedem
8 und 9
Steueranschluß (kein Halten des Steuerhebels in ausge
lenkter Lage erforderlich).
10
Die elektromagnetische Verriegelung kann mit Hilfe eines
Schalters von der Maschine aus aufgehoben werden.
11
12
- Möglichkeit eines 5. hydraulischen Steueranschlußes für
zusätzliche Funktionen (z. B. Steuerung der Schwimmstellung).
- An das THF6-Gehäuse können direkt ein oder mehrere
Vorsteuergeräte des Typs 2 TH 6 (1-Achsen-Ausführung,
Scheibenbauweise nach RD 64 552) angeflanscht werden
(rohr- und raumsprarende Kombination - optimal für den
Anbau von proportionalen Hilfssteuerungen).
- Fühlbarer Widerstandspunkt bei Betätigung kurz vor der
Hebelendlage (Aufaddierung zur progressiven Kraft), da
durch Warnung vor unmittelbar bevorstehendem Übergang
in verriegelte Position oder Schwimmstellung (Vorbeugung
unbeabsichtigter Betätigung).
RD 64 553/02.07
1/12
Ersetzt : 05.05
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch Rexroth 4THF6
Inhaltszusammenfassung für Bosch Rexroth 4THF6
-
Seite 1: Inhaltsverzeichnis
Vorsteuergerät mit Endlagenverrie- RD 64 553/02.07 1/12 gelung zur Fernsteuerung von Ersetzt : 05.05 Wegeventilen Typ 4THF6 oder 5THF6 Serie 2X Merkmale Inhaltsübersicht – Progressive, feinfühlige Betätigung. Funktionsbeschreibung, Schnitt 2 und 3 – Präzise und spielfreie Steuerung. Kenngrößen Bestellangaben – Niedrige Betätigungskraft am Hebel. Varianten des Griffes EC2000 –... -
Seite 2: Funktionsbeschreibung, Schnitt, Symbol
2/12 Bosch Rexroth AG Typ 4/5THF6 | RD 64 553/02.07 Funktionsbeschreibung, Schnitt, Symbol Hydraulisches Funktionsprinzip Die Vorsteuergeräte mit Endlagenverriegelungen des Typs THF6 arbeiten auf der Basis von direktgesteuerten Druck-reduzierventilen. Sie bestehen im wesentlichen aus einem Steuerhebel (1), vier Druckreduzierventilen, einem Gehäuse(6) und Verriegelungen. -
Seite 3: Funktionsbeschreibung, Schnitt, Symbole (5 Thf 6)
RD 64 553/02.07 | Typ 4/5THF6 Bosch Rexroth AG 3/12 Funktionsbeschreibung, Schnitt, Symbole (5 THF 6) Fünfter Steueranschluß (Typ 5 THF 6...) Die Ausführung 5THF6 ist mit einem 5. Steueranschluß, der zur Steuerung einer Hilfsfunktion dient, ausgestattet. Die Schaltung die- ser Funktion erfolgt durch das Verschieben des Kolbens (14) gegen die Feder (15) unter Einfluß... -
Seite 4: Kenngrößen
4/12 Bosch Rexroth AG Typ 4/5THF6 | RD 64 553/02.07 Kenngrößen (bei Geräteeinsatz außerhalb der Kenngrößen bitte anfragen) Gegendruck am Anschluß T bis 3 Steuerflüssigkeitsvolumenstrom (P nach 1 - 2 - 3 - 4) L/Min bis 16 Druckflüssigkeit Mineralöl (HL, HLP) nach DIN 51524 Phosphorsäure-Ester (HFD-R) -
Seite 5: Bestellangaben
RD 64 553/02.07 | Typ 4/5THF6 Bosch Rexroth AG 5/12 Bestellangaben Einfaches Vorsteuergerät 4 / 5 THF 6 THF6 06–2X Anzahl der Weitere Angaben Steueranschlüsse im Klartext 4 Steueranschlüsse = 4 5 Steueranschlüsse = 5 Anschlußgewinde 01 = G 1/4 Rohrgewinde... -
Seite 6: Varianten Des Griffes Ec2000
6/12 Bosch Rexroth AG Typ 4/5THF6 | RD 64 553/02.07 Varianten des ergonomischen Griffes EC2000 – ohne E-Kontakt gelb – einfacher E-Kontakt obenliegend grün schwarz grau – zweifacher E-Kontakt mit Wippe blau gelb schwarz grau – zweifacher E Kontakt mit Wippe –... -
Seite 7: Kennlinie
RD 64 553/02.07 | Typ 4/5THF6 Bosch Rexroth AG 7/12 Kennlinie: Regelbereiche, Betätigungsmomente 06 Regelkurve, Kennziffer 06 Diese Kurve wird für die Vorsteuerung der Steuerblöcke Typ SM12, SM18, M1, M6 verwendet Eingangsdruck (bar) Betätigung von 1 Verbraucher Schnittpunkt Hebel-auslenkung 2°... - Seite 8 8/12 Bosch Rexroth AG Typ 4/5THF6 | RD 64 553/02.07 Geräteabmessungen (Maßangaben in mm) Typ 5 THF 6 I + 2 TH 6 LC Typ 4 THF 6 E + 2 TH 6 GC / HC / JC Ansicht «X»...
-
Seite 9: Geräteabmessungen 8 Und
RD 64 553/02.07 | Typ 4/5THF6 Bosch Rexroth AG 9/12 Geräteabmessungen (Maßangaben in mm) Typ 4 THF 6 E -2X TT 41 Typ 5 THF 6 H -2X 41 Ansicht «X» Von Seite «F» gesehen Typ 4 THF 6 Z Schnitt «G»... -
Seite 10: Lage Der Kontakte In Den Steckern Zur Verkabelung Der Griffe Ec2000
10/12 Bosch Rexroth AG Typ 4/5THF6 | RD 64 553/02.07 Lage der Kontakte in den Steckern zur Verkabelung der Griffe EC2000 DEUTSCH Dichtstecker IP 67 Stecker AMP MAT-N-LOCK (Bestellangabe = 5) (Bestellangabe = 6) Griff ST Griff ST Ansicht F... -
Seite 11: Lage Der Kontakte In Den Steckern Zur Verkabelung Der Magnete Der Elektromagnetischen Verriegelungen
RD 64 553/02.07 | Typ 4/5THF6 Bosch Rexroth AG 11/12 Lage der Kontakte in den Steckern zur Verkabelung der Magnete der elektromagnetischen Verriegelungen DEUTSCH Dichtstecker IP 67 (Bestellangabe = 5) - Stecker für die Verkabelung der Magnete der elektromagnetischen Verriegelungen des 4/5 THF 6 Verriegel. -
Seite 12: Hinweise
Kardangelenke nicht beschädigt werden. Siehe hierzu die Beschreibung in der Ersatzteileliste RDEF 64553-E Bosch Rexroth AG Bosch Rexroth DSI S.A.S. © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutz- rechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Hydraulics BP 101 Weitergaberecht, bei uns.
