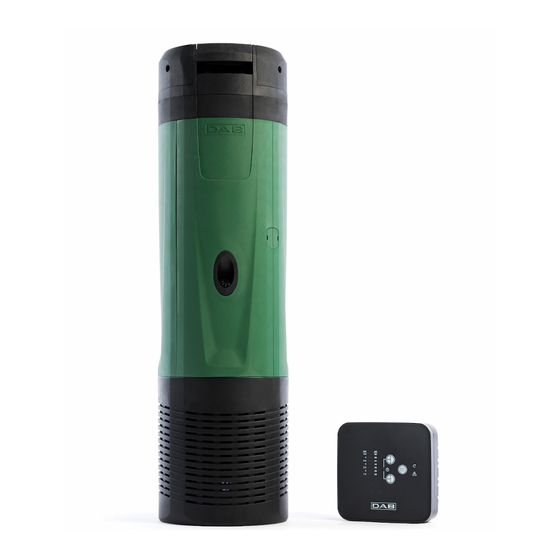

DTRON3

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DAB DTRON3

Inhaltszusammenfassung für DAB DTRON3

  • Seite 1 INSTRUCCIONES DE INSTALACIÓN Y MANTENIMIENTO (ES) (RU) ASENNUS- JA HUOLTO-OHJEET (FI) INSTALLATIONS- OCH UNDERHÅLLSANVISNING (SE) KURMA VE BAKIM B LG LER TR) INSTRUKCJA MONTA U I KONSERWACJI (PL) INSTALLÁCIÓS ÉS KARBANTARTÁSI KÉZIKÖNYV (HU) INSTRUÇÕES PARA A INSTALAÇÃO E A MANUTENÇÃO (PT) (BG) DTRON3...

  • Seite 2: Inhaltsverzeichnis

    COM BOX ....................................40 Manual Mode ..................................40 Betriebsweise Auto ................................40 Anschluss COM BOX – DTRON3 ............................. 40 Wie DTRON3 mit COM BOX verbunden wird........................41 REINIGUNG – LAGERUNG – INSTANDHALTUNG ........................41 STÖRUNGSSUCHE ..................................41 BESCHREIBUNG SCHNITTSTELLE COM BOX ........................42 Beschreibung der Betriebsweisen ..........................

  • Seite 3: Haftung

    DEUTSCH Das Gerät darf weder von Kindern unter 8 Jahren noch von Personen mit verminderten körperlichen, sensoriellen oder geistigen Fähigkeiten verwendet werden, oder von Personen, die nicht über eine ausreichende Erfahrung und Kenntnisse verfügen, außer wenn sie überwacht werden oder nachdem sie Anleitungen hinsichtlich der sicheren Nutzung des Geräts erhalten haben und die damit verbundenen Gefahren verstehen.

  • Seite 4: Allgemeines

    Höchstabmessungen der soliden Partikel in der Flüssigkeit: Durchmesser 1 mm (0.04 in) Technische Daten Die Pumpen DTRON3 weisen einen Filter auf, der je nach Anwendung geöffnet (siehe Abbildung 1, A) oder geschlossen sein kann (siehe Abbildung 1, B) (als X bezeichnet).

  • Seite 5: Beschreibung

    Zulauf integriertes Rückschlagventil auf. Die Pumpen DTRON3 enthalten schon ein kleines Expansionsgefäß, das für Druckstöße und kleine Lecks geeicht ist. Zur Verringerung der Neustarte der Pumpe kann ein zusätzlicher Behälter eingebaut werden (Abb. 6, A) (2 Liter).
  • Seite 6 Wasserfüllstand unter dem Stand des Ventils ist, kann etwas Wasser aus dem Entlüftungsventil treten. Ein kleines Expansionsgefäß mit Feder und Membran (im Falle von Pumpen DTRON3). Das schränkt die Neustartanzahl der Pumpe ein und gleicht kleine Lecks der Anlage aus. Das Gefäß schützt die Pumpe im Falles eines Druckstoßes. Das Gefäß benötigt kein Aufladen oder sonstige Instandhaltungen.

  • Seite 7: Erste Installation

    Die Elektronik schützt die Pumpe vor einem Trockenlauf, d.h. wenn kein Wasser vorhanden ist (siehe Funktion anti-DRYRUN). Die Elektronik schützt die Pumpe vor falschen Startvorgängen im Falle eines Blubberns (siehe Funktion anti-burping). Für DTRON3 schützt die Elektronik die Pumpe vor Lecks im System, die ständige Neustarts hervorrufen würden (siehe Funktion ANTICYCLING).

  • Seite 8: Com Box

    Der Alarm kann von Hand entfernt werden. Der Alarm wird auf jeden automatisch nach 12 Stunden entfernt. COM BOX Im Falle des Modells DTRON3 werden nach dem Anschluss der COM BOX an das Stromnetz alle Leds der Schnittstelle eingeschalten, um dem Anwender zu ermöglichen, die Funktion zu prüfen.

  • Seite 9: Wie Dtron3 Mit Com Box Verbunden Wird

    Wie DTRON3 mit COM BOX verbunden wird Wie im vorherigen Kapitel beschrieben, sind DTRON3 und COM BOX in der Verpackung schon werkseitig verbunden. Falls eines der Geräte ersetzt werden muss, muss eine neue Verbindung zwischen COM BOX und DTRON 3 gemäß der folgenden Prozedur ausgeführt werden.

  • Seite 10: Beschreibung Schnittstelle Com Box

    DEUTSCH BESCHREIBUNG SCHNITTSTELLE COM BOX Die Schnittstelle der Pumpe DTRON3 ist mit der Einheit COM BOX verbunden, deren Paneel in der folgenden Abbildung dargestellt ist: Abbildung 12: Das Paneel der Vorrichtung COM BOX Beschreibung der Betriebsweisen COM BOX kann in zwei Betriebsweisen funktionieren, die Betriebsweise Monitor und die Betriebsweise SETUP.

  • Seite 11: Beschreibung Led/Tasten

    DEUTSCH Beschreibung LED/Tasten Siehe Abbildung Funktion Erklärung CUT-IN (Modalität SETUP) Die erleuchtete Led zeigt den Wert CUT-IN an (Modalität SETUP) ANLAGENDRUCK (Modalität Die Leiste der Led zeigt den Druck der Anlage an (Modalität MONITOR) MONITOR) Systemstatus: Die eingeschaltete Led zeigt die aktive ENABLE/DISABLE Pumpe, die blinkende Led dagegen die ausgeschaltete Pumpe an.

  • Seite 12: Funktion Rückstellung Alarme

    Die langsam blinkende Led (1 Sekunde ON, 1 Sekunde OFF) zeigt an, dass die Verbindung nicht aktiv ist, aber COM BOX mit der Pumpe verbunden ist. Die blinkende Led (0.5 Sekunden ON, 0.5 Sekunden OFF) zeigt an, dass die COM BOX und DTRON3 sich verbinden.
