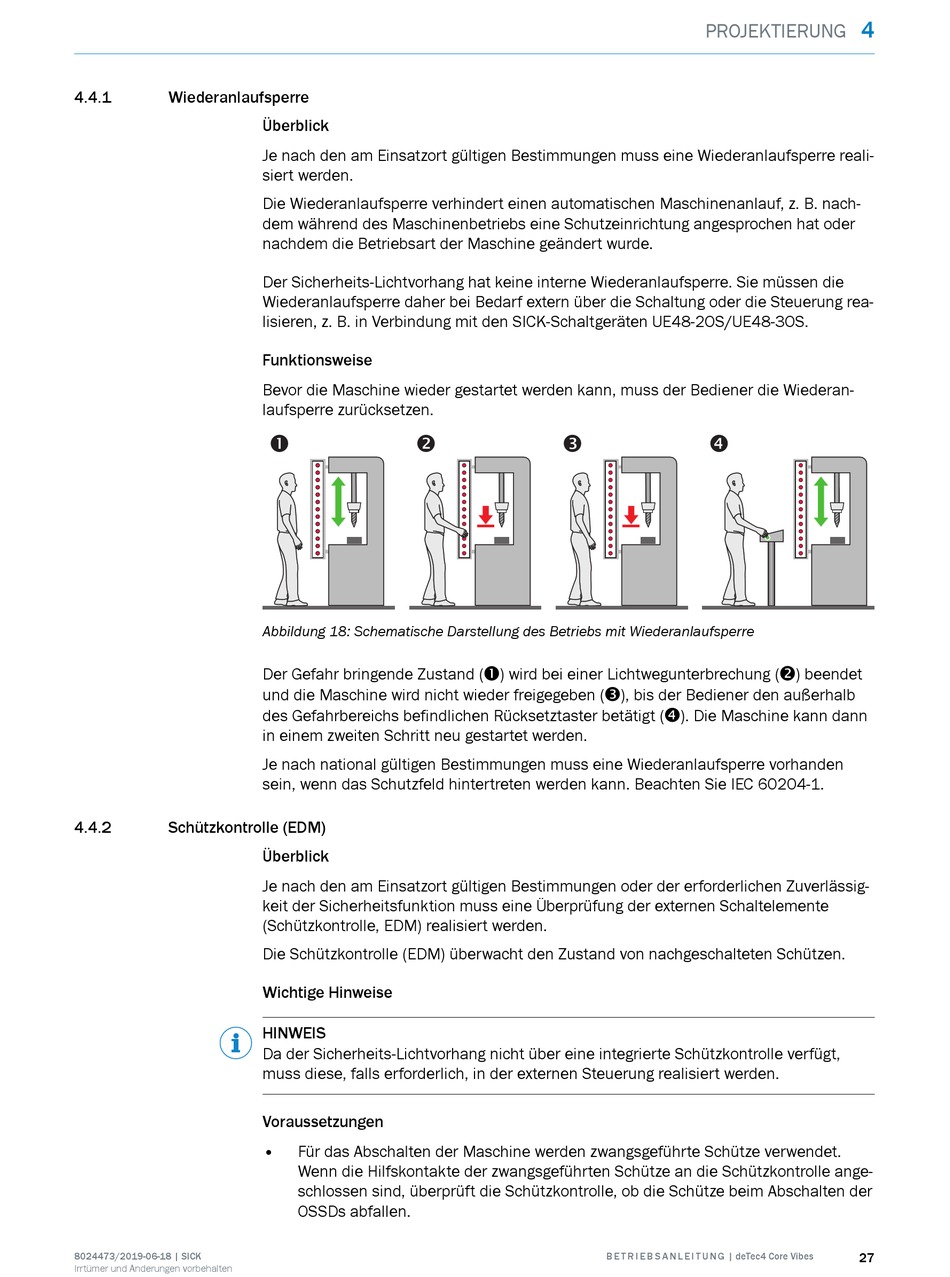

4.4.1
Wiederanlaufsperre
4.4.2
Schützkontrolle (EDM)
8024473/2019-06-18 | SICK
Irrtümer und Änderungen vorbehalten
Überblick
Je nach den am Einsatzort gültigen Bestimmungen muss eine Wiederanlaufsperre reali‐
siert werden.
Die Wiederanlaufsperre verhindert einen automatischen Maschinenanlauf, z. B. nach‐
dem während des Maschinenbetriebs eine Schutzeinrichtung angesprochen hat oder
nachdem die Betriebsart der Maschine geändert wurde.
Der Sicherheits-Lichtvorhang hat keine interne Wiederanlaufsperre. Sie müssen die
Wiederanlaufsperre daher bei Bedarf extern über die Schaltung oder die Steuerung rea‐
lisieren, z. B. in Verbindung mit den SICK-Schaltgeräten UE48-2OS/UE48-3OS.
Funktionsweise
Bevor die Maschine wieder gestartet werden kann, muss der Bediener die Wiederan‐
laufsperre zurücksetzen.
!
"
Abbildung 18: Schematische Darstellung des Betriebs mit Wiederanlaufsperre
Der Gefahr bringende Zustand (!) wird bei einer Lichtwegunterbrechung (") beendet
und die Maschine wird nicht wieder freigegeben (§), bis der Bediener den außerhalb
des Gefahrbereichs befindlichen Rücksetztaster betätigt ($). Die Maschine kann dann
in einem zweiten Schritt neu gestartet werden.
Je nach national gültigen Bestimmungen muss eine Wiederanlaufsperre vorhanden
sein, wenn das Schutzfeld hintertreten werden kann. Beachten Sie IEC 60204-1.
Überblick
Je nach den am Einsatzort gültigen Bestimmungen oder der erforderlichen Zuverlässig‐
keit der Sicherheitsfunktion muss eine Überprüfung der externen Schaltelemente
(Schützkontrolle, EDM) realisiert werden.
Die Schützkontrolle (EDM) überwacht den Zustand von nachgeschalteten Schützen.
Wichtige Hinweise
HINWEIS
Da der Sicherheits-Lichtvorhang nicht über eine integrierte Schützkontrolle verfügt,
muss diese, falls erforderlich, in der externen Steuerung realisiert werden.
Voraussetzungen
•
Für das Abschalten der Maschine werden zwangsgeführte Schütze verwendet.
Wenn die Hilfskontakte der zwangsgeführten Schütze an die Schützkontrolle ange‐
schlossen sind, überprüft die Schützkontrolle, ob die Schütze beim Abschalten der
OSSDs abfallen.
PROJEKTIERUNG
§
$
B E T R I E B S A N L E I T U N G | deTec4 Core Vibes
4
27
