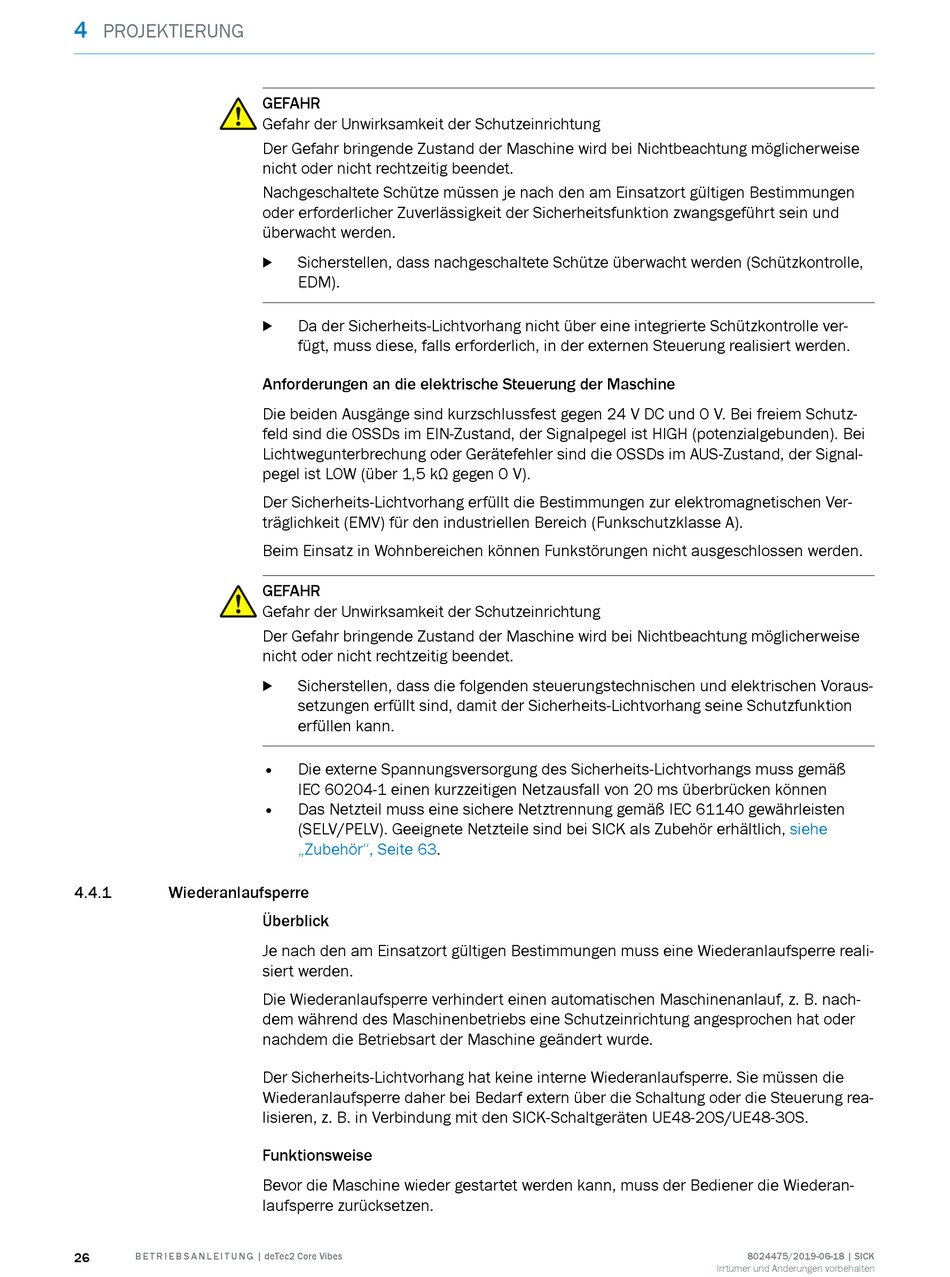

PROJEKTIERUNG
4.4.1
Wiederanlaufsperre
26
B E T R I E B S A N L E I T U N G | deTec2 Core Vibes
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Nachgeschaltete Schütze müssen je nach den am Einsatzort gültigen Bestimmungen
oder erforderlicher Zuverlässigkeit der Sicherheitsfunktion zwangsgeführt sein und
überwacht werden.
Sicherstellen, dass nachgeschaltete Schütze überwacht werden (Schützkontrolle,
b
EDM).
Da der Sicherheits-Lichtvorhang nicht über eine integrierte Schützkontrolle ver‐
b
fügt, muss diese, falls erforderlich, in der externen Steuerung realisiert werden.
Anforderungen an die elektrische Steuerung der Maschine
Die beiden Ausgänge sind kurzschlussfest gegen 24 V DC und 0 V. Bei freiem Schutz‐
feld sind die OSSDs im EIN-Zustand, der Signalpegel ist HIGH (potenzialgebunden). Bei
Lichtwegunterbrechung oder Gerätefehler sind die OSSDs im AUS-Zustand, der Signal‐
pegel ist LOW (über 1,5 kΩ gegen 0 V).
Der Sicherheits-Lichtvorhang erfüllt die Bestimmungen zur elektromagnetischen Ver‐
träglichkeit (EMV) für den industriellen Bereich (Funkschutzklasse A).
Beim Einsatz in Wohnbereichen können Funkstörungen nicht ausgeschlossen werden.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Sicherstellen, dass die folgenden steuerungstechnischen und elektrischen Voraus‐
b
setzungen erfüllt sind, damit der Sicherheits-Lichtvorhang seine Schutzfunktion
erfüllen kann.
•
Die externe Spannungsversorgung des Sicherheits-Lichtvorhangs muss gemäß
IEC 60204-1 einen kurzzeitigen Netzausfall von 20 ms überbrücken können
•
Das Netzteil muss eine sichere Netztrennung gemäß IEC 61140 gewährleisten
(SELV/PELV). Geeignete Netzteile sind bei SICK als Zubehör erhältlich,
„Zubehör", Seite
63.
Überblick
Je nach den am Einsatzort gültigen Bestimmungen muss eine Wiederanlaufsperre reali‐
siert werden.
Die Wiederanlaufsperre verhindert einen automatischen Maschinenanlauf, z. B. nach‐
dem während des Maschinenbetriebs eine Schutzeinrichtung angesprochen hat oder
nachdem die Betriebsart der Maschine geändert wurde.
Der Sicherheits-Lichtvorhang hat keine interne Wiederanlaufsperre. Sie müssen die
Wiederanlaufsperre daher bei Bedarf extern über die Schaltung oder die Steuerung rea‐
lisieren, z. B. in Verbindung mit den SICK-Schaltgeräten UE48-2OS/UE48-3OS.
Funktionsweise
Bevor die Maschine wieder gestartet werden kann, muss der Bediener die Wiederan‐
laufsperre zurücksetzen.
siehe
8024475/2019-06-18 | SICK
Irrtümer und Änderungen vorbehalten
