3
PRODUKTBESCHREIBUNG
3.2.5

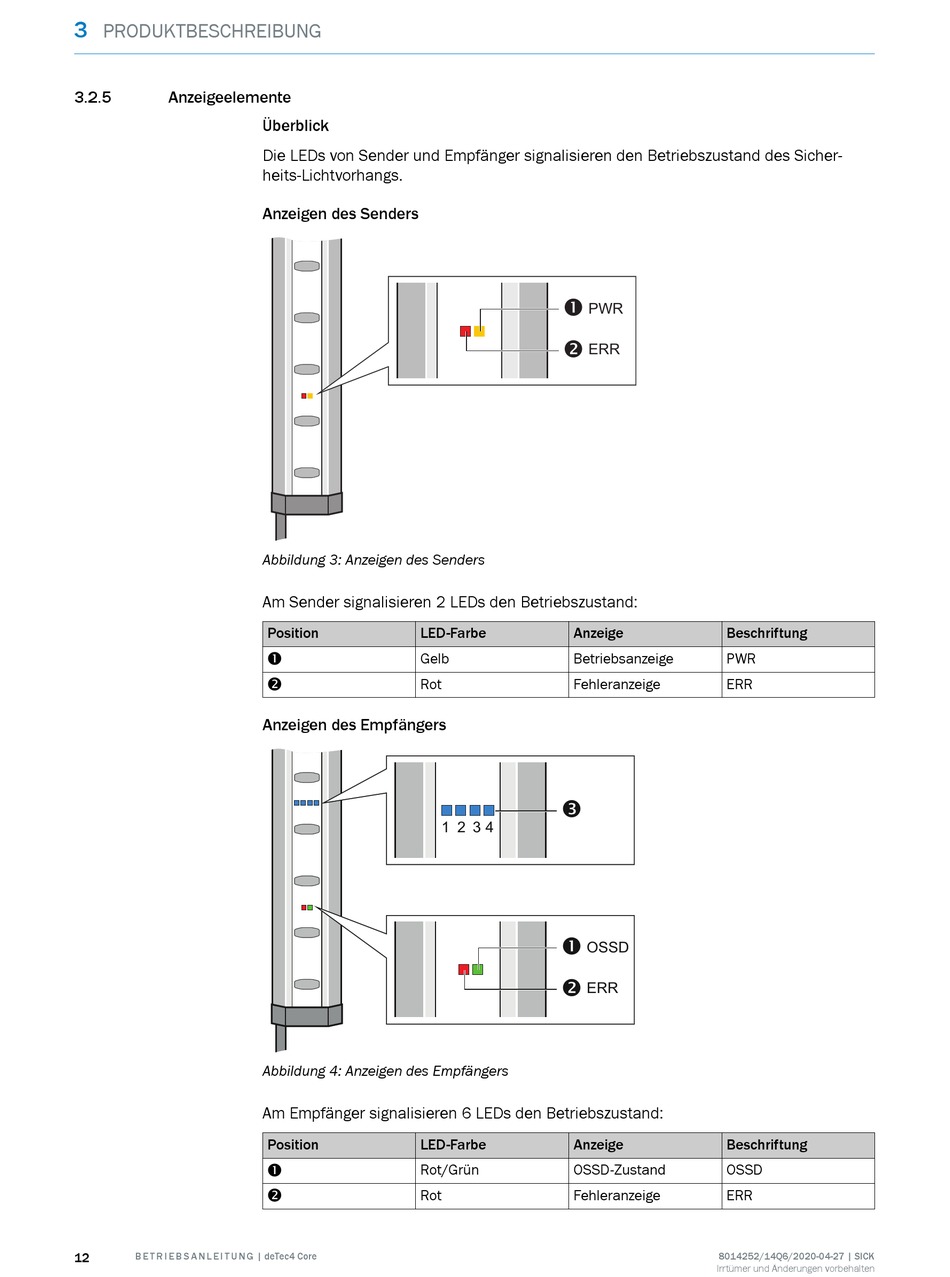

Anzeigeelemente

12 B E T R I E B S A N L E I T U N G | deTec4 Core
Überblick
Die LEDs von Sender und Empfänger signalisieren den Betriebszustand des Sicher‐
heits-Lichtvorhangs.

Anzeigen des Senders

Abbildung 3: Anzeigen des Senders
Am Sender signalisieren 2 LEDs den Betriebszustand:
Position LED-Farbe
Gelb
!
Rot
"
Anzeigen des Empfängers
1 2 3 4
Abbildung 4: Anzeigen des Empfängers
Am Empfänger signalisieren 6 LEDs den Betriebszustand:
Position LED-Farbe
Rot/Grün
!
Rot
"
!
PWR
"
ERR
Anzeige Beschriftung
Betriebsanzeige PWR
Fehleranzeige ERR
§
!
OSSD
"
ERR
Anzeige Beschriftung
OSSD-Zustand OSSD
Fehleranzeige ERR
8014252/14Q6/2020-04-27 | SICK
Irrtümer und Änderungen vorbehalten
