3

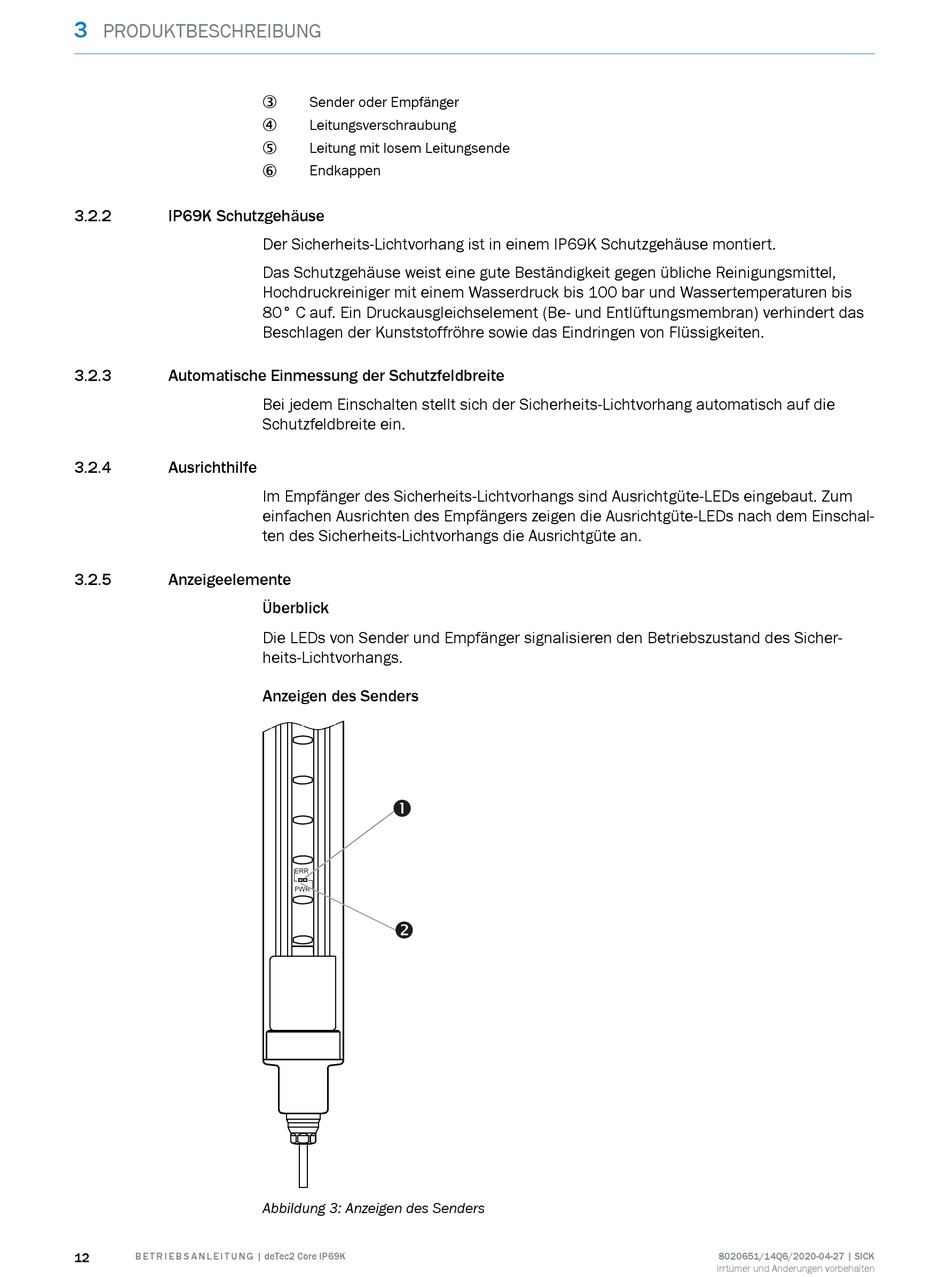

PRODUKTBESCHREIBUNG
3.2.2
IP69K Schutzgehäuse
3.2.3
Automatische Einmessung der Schutzfeldbreite
3.2.4
Ausrichthilfe
3.2.5
Anzeigeelemente
12
B E T R I E B S A N L E I T U N G | deTec2 Core IP69K
Sender oder Empfänger
3
Leitungsverschraubung
4
Leitung mit losem Leitungsende
5
Endkappen
6
Der Sicherheits-Lichtvorhang ist in einem IP69K Schutzgehäuse montiert.
Das Schutzgehäuse weist eine gute Beständigkeit gegen übliche Reinigungsmittel,
Hochdruckreiniger mit einem Wasserdruck bis 100 bar und Wassertemperaturen bis
80° C auf. Ein Druckausgleichselement (Be- und Entlüftungsmembran) verhindert das
Beschlagen der Kunststoffröhre sowie das Eindringen von Flüssigkeiten.
Bei jedem Einschalten stellt sich der Sicherheits-Lichtvorhang automatisch auf die
Schutzfeldbreite ein.
Im Empfänger des Sicherheits-Lichtvorhangs sind Ausrichtgüte-LEDs eingebaut. Zum
einfachen Ausrichten des Empfängers zeigen die Ausrichtgüte-LEDs nach dem Einschal‐
ten des Sicherheits-Lichtvorhangs die Ausrichtgüte an.
Überblick
Die LEDs von Sender und Empfänger signalisieren den Betriebszustand des Sicher‐
heits-Lichtvorhangs.
Anzeigen des Senders
!
ERR
PWR
"
Abbildung 3: Anzeigen des Senders
8020651/14Q6/2020-04-27 | SICK
Irrtümer und Änderungen vorbehalten
