Triggerung auf eine bestimmte Impulsbreite
Benutzerhandbuch des Digitaloszilloskops der TPS2000B Serie
8. Drücken Sie die Optionstaste Cursor 2.
9. Drehen Sie den Mehrfunktions-Drehknopf, um den zweiten Cursor auf den
Datenausgangsübergang zu setzen.
Bei der Δt-Anzeige im Menü „Cursor" handelt es sich um die Laufzeitverzögerung
zwischen den Signalen. Die Anzeige ist gültig, weil die beiden Signale die gleiche
vertikale Skalaeinstellung aufweisen.

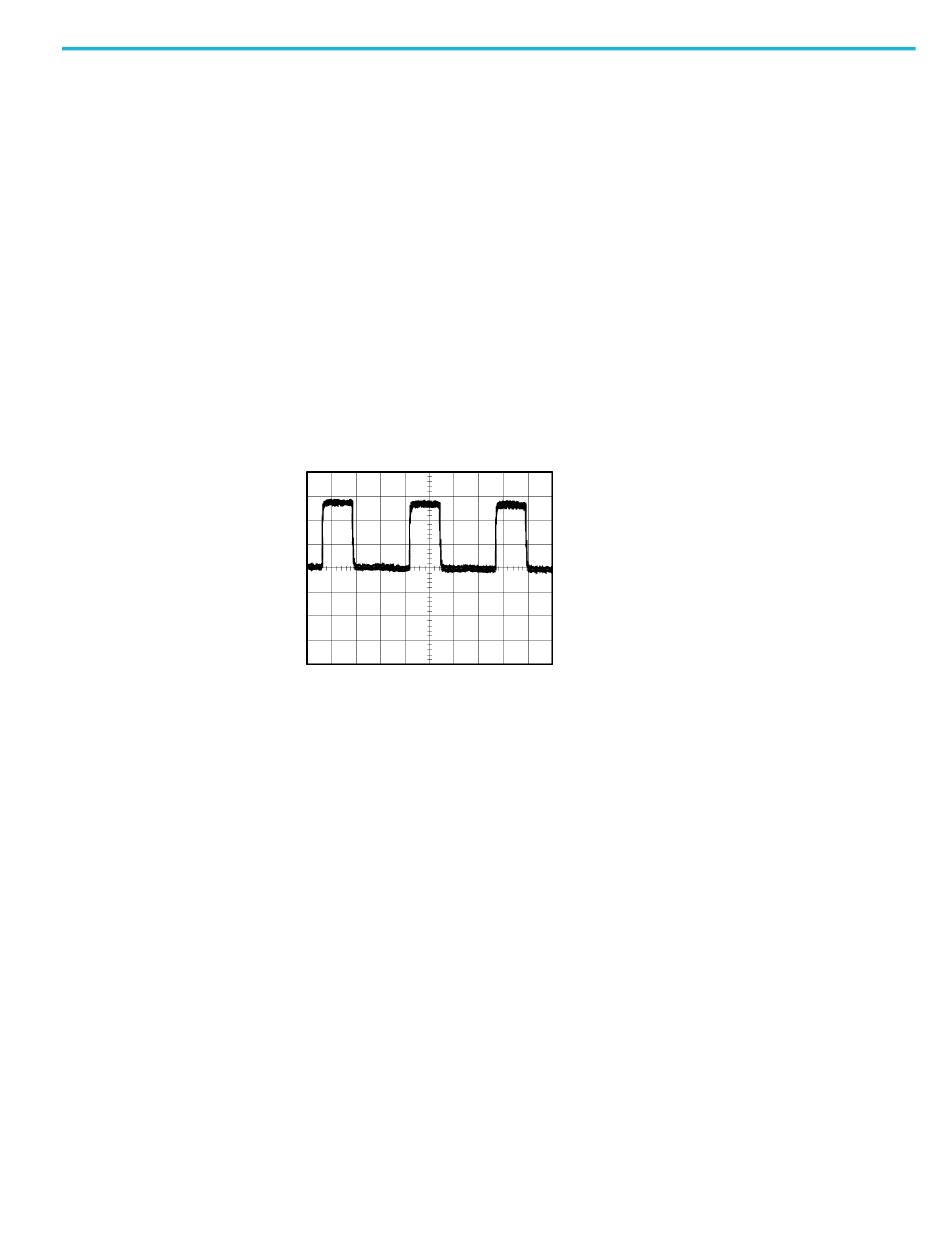

Sie überprüfen die Impulsbreiten eines Signals in einem Schaltkreis. Es ist
wichtig, dass die Impulse allesamt eine spezifische Breite aufweisen, und genau
das müssen Sie sicherstellen. Hinsichtlich der Flankentriggerung sieht das Signal
wie gewünscht aus, und auch die Impulsbreitenmessung weicht nicht von der
Spezifikation ab. Dennoch vermuten Sie ein Problem.
Um auf eine Verzerrung der Impulsbreite zu prüfen, gehen Sie wie folgt vor:
1. Drücken Sie die Taste Auto-Setup, um eine stabile Anzeige zu erhalten.
2. Drücken Sie im Menü „Auto-Setup" die Optionstaste Single Cycle
(Einzelzyklus), um einen einzelnen Signalzyklus anzuzeigen und eine
schnelle Messung der Impulsbreite vorzunehmen.
3. Drücken Sie die Taste Trig Menu (Trig.-Menü), um das Triggermenü
anzuzeigen.
4. Drücken Sie Typ ► Impuls.
5. Drücken Sie Quelle ► CH1.
6. Drehen Sie den Drehknopf Pegel im Bereich „Trigger", um den Triggerpegel
nahe dem unteren Ende des Signals einzustellen.
7. Drücken Sie Wenn ► = (gleich).
Anwendungsbeispiele
