Triggereinstellung

Triggern auf eine angegebene Impulsbreite

66
Mit diesem Ablauf können Sie das Oszilloskop so einstellen, dass das Gerät auf
eine vorgegebene Signalimpulsbedingung triggert. Sie können auf Impulse
triggern, die kürzer als, länger als, gleich oder ungleich einem angegebenen
Zeitraum (Breite) sind. Die kleinste Impulsbreiteneinstellung beträgt 1 ns. Siehe
Zur Auswahl stehende Triggerarten
Die Impulsbreitentriggerung wird meist zur Fehlersuche oder Analyse von
Digitalsignalen verwendet.

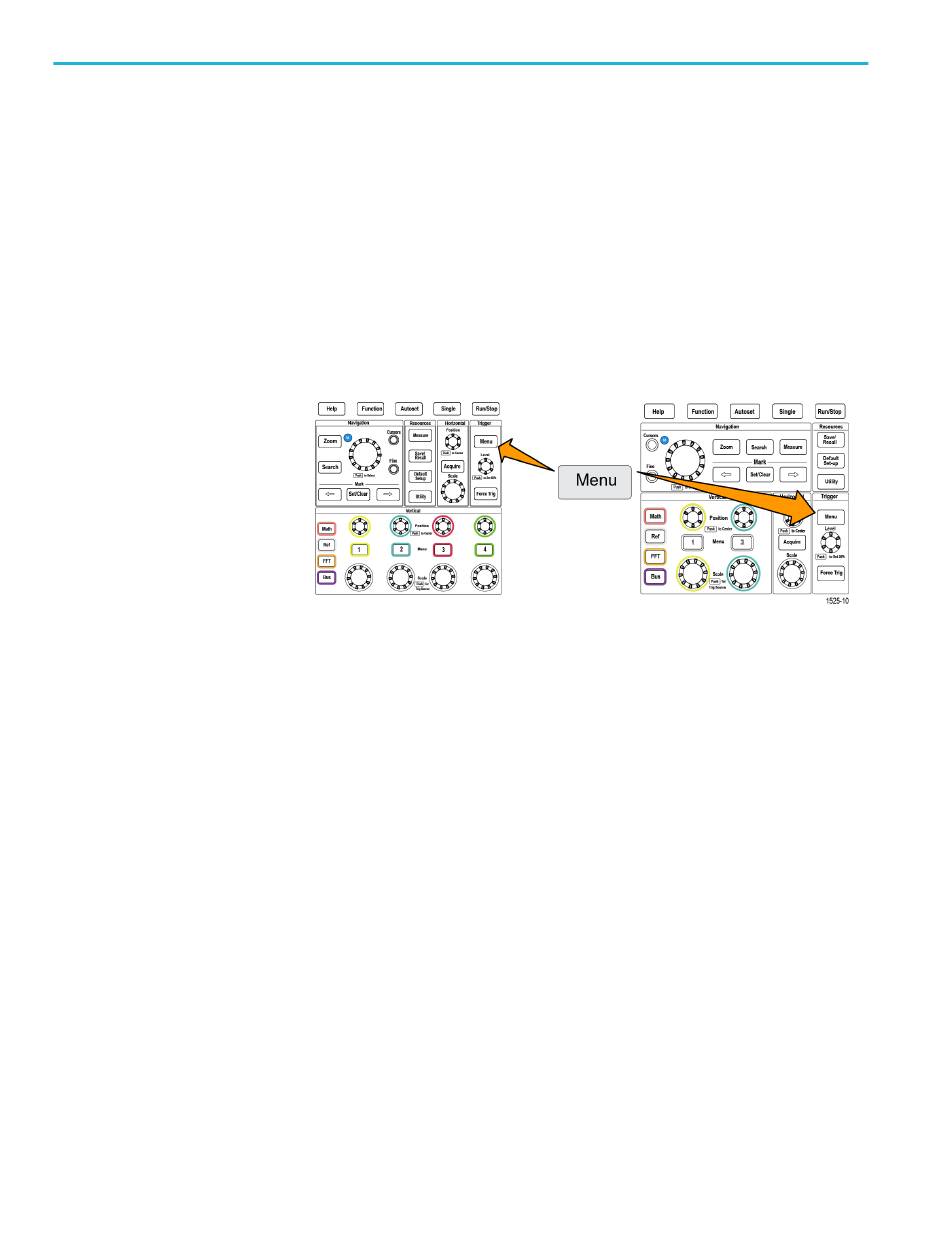

1. Drücken Sie die Bedienfeldtaste Trigger Menu.
2. Drücken Sie die Seitenmenütaste Art.
3. Wählen Sie mit dem Mehrfunktions-Drehknopf die Option Impulsbreite
aus und klicken Sie darauf.
4. Drücken Sie die Seitenmenütaste Quelle, wählen Sie mit dem
Mehrfunktions-Drehknopf einen Kanal aus und klicken Sie auf den Kanal,
um diesen als Quelle des Trägersignals zu verwenden, oder wählen Sie
Stromnetz aus, um die Netzfrequenz als Triggersignal zu verwenden.
5. Drücken Sie die Seitenmenütaste Polarität, wählen Sie mit dem
Mehrfunktions-Drehknopf die Impulspolarität (positiv oder negativ) aus,
auf die getriggert werden soll, und klicken Sie darauf.
6. Drücken Sie die Seitenmenütaste Schwellenwert, wählen Sie mit dem
Mehrfunktions-Drehknopf die Eingabemethode des Triggerpegels aus und
klicken Sie darauf:
• Klicken Sie auf das Feld Schwellenwert und wählen Sie mit dem
Mehrfunktions-Drehknopf manuell den Triggerpegel aus.
• Klicken Sie auf Voreinst. wähl. und stellen Sie mit dem
Mehrfunktions-Drehknopf den Triggerpegel auf einen der
vorgegebenen Signallogikpegel (TTL, CMOS, ECL usw.) oder auf 0 ein.
• Klicken Sie auf Auf 50 % einstellen, um den Triggerpegel auf 50 % des
Peak-zu-Peak-Pegels des Signals einzustellen.
7. Drücken Sie die Seitenmenütaste Impulsbreitentrigger wenn, wählen Sie
mit dem Mehrfunktions-Drehknopf die Impulsbreitenbedingung aus, auf die
auf Seite 46.
