Länge der Erdleitung
Zur Untersuchung eines Schaltkreises sollte immer eine Erdleitung
verwendet werden, die zwischen Tastkopf und Schaltkreiserdung so
kurz wie möglich ist. Die Eingangskapazität des P6243 und die
Induktanz der Erdleitung resultieren in einem resonanten Stromkreis,
der ein Nachschwingen verursachen kann. Dieses Nachschwingen
kann durch die Verwendung einer kürzeren Erdleitung auf ein
Minimum reduziert werden. Siehe Abbildung 2.
Niedriginduk- -
tionserdung

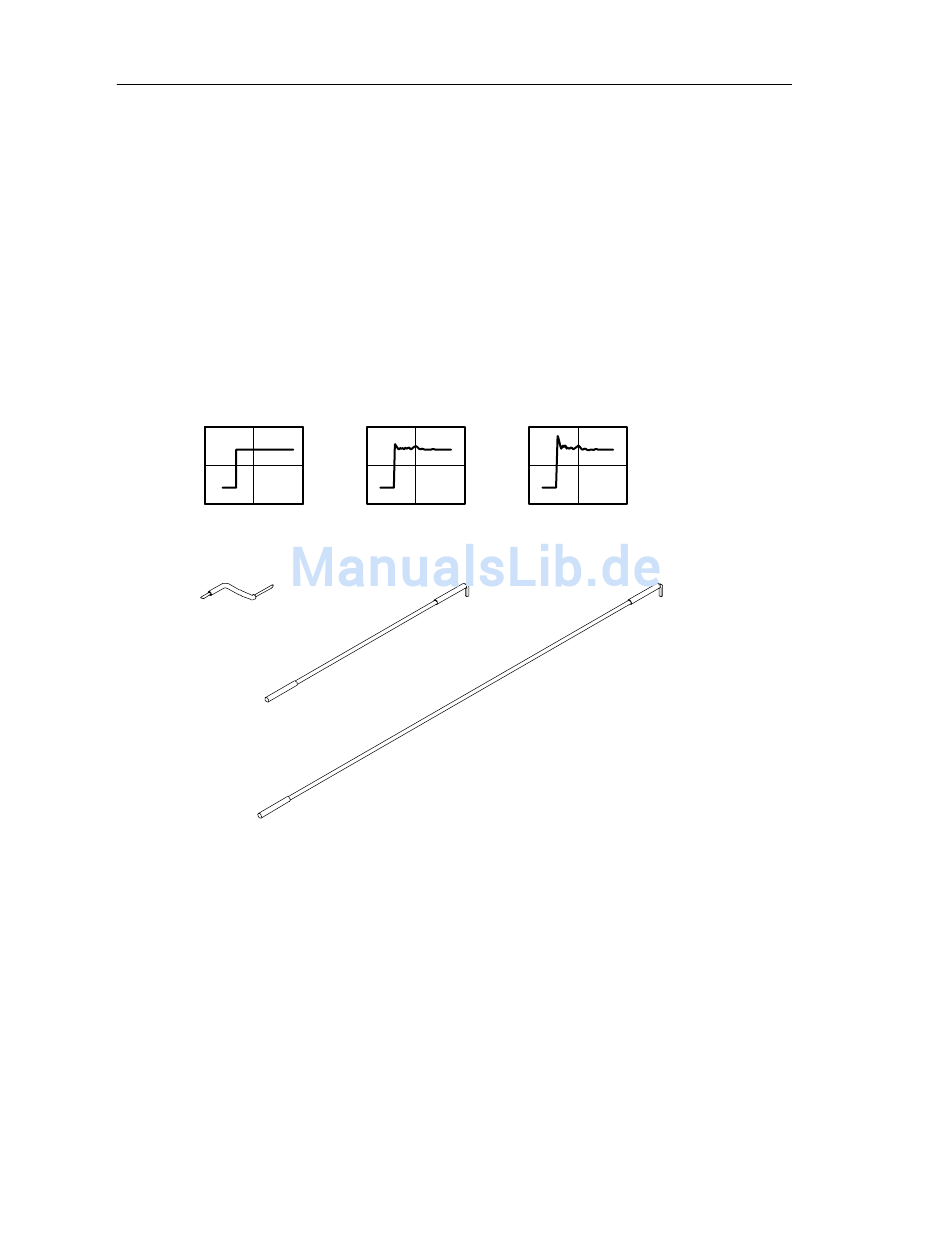

Abbildung 2: Verzerrung des Signals durch Länge der Erdleitung
Die vom Tastkopf und von der Erdleitung in den Stromkreis
eingebrachten Widerstands- - , Kapazitäts- - und Induktanzwerte sind in
Abbildung 3 dargestellt.
10
Erdleitung mit Erdleitung mit
einer Länge von einer Länge
7,6 cm von 15 cm
