Bedienungsgrundlagen

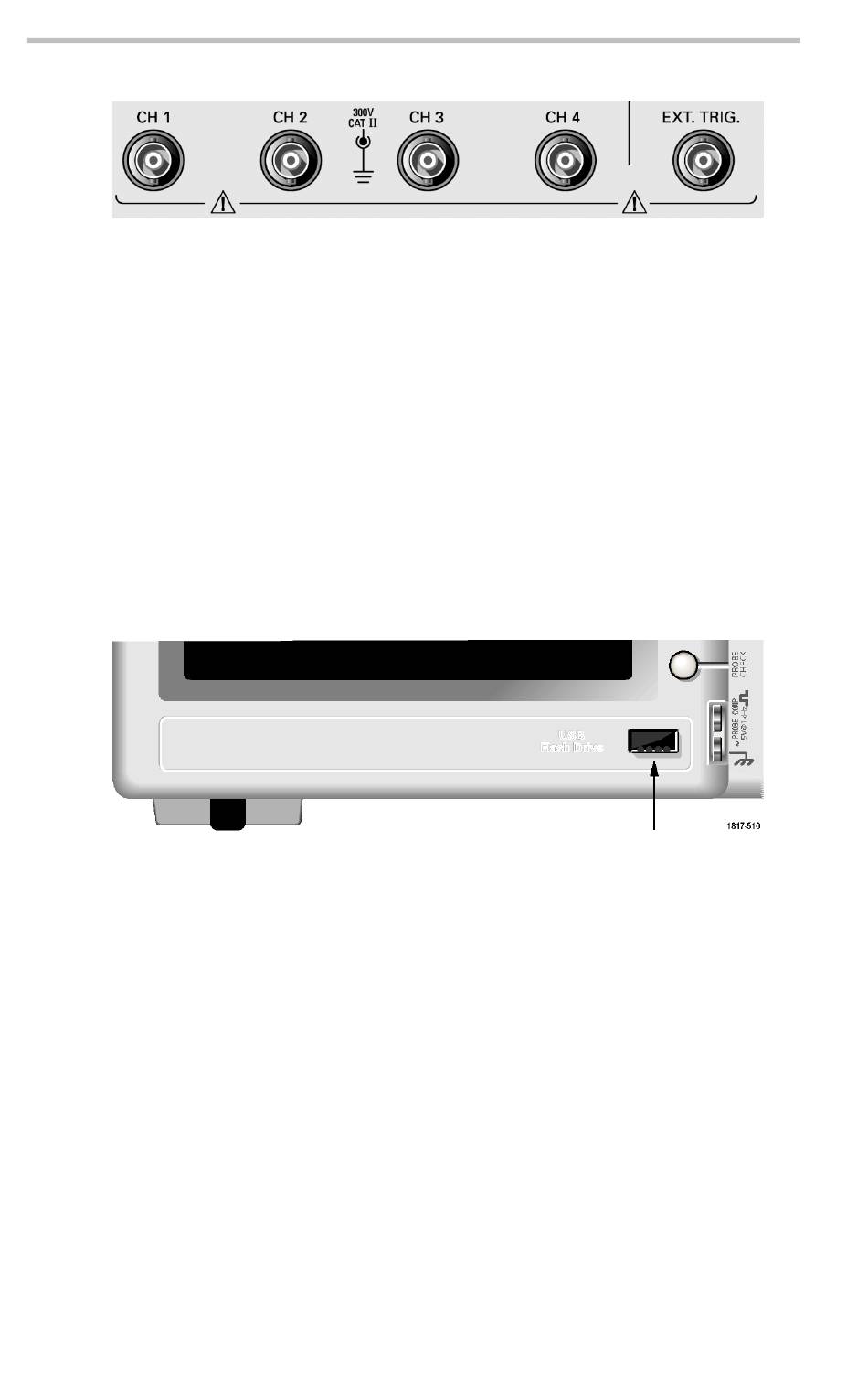

4-Kanal-Modell
CH 1, CH 2, CH 3 & CH 4.
EXT. TRIG.
Sie das Menü TRIGGER, um die Triggerquelle Ext. oder Ext/5
auszuwählen. Drücken und halten Sie die Taste TRIG ANZEIGE, um
feststellen, wie sich die Triggereinstellungen, z. B. bei Triggerkopplung,
auf das Triggersignal auswirken.

Sonstige Elemente auf der Frontplatte

USB-Flash-Laufwerksanschluss.
zum Speichern und Abrufen von Daten ein. Das Oszilloskop zeigt
ein Uhrensymbol an, wenn das Flash-Laufwerk aktiv ist. Nach dem
Speichern oder Abrufen einer Datei wird das Uhrensymbol auf dem
Oszilloskop entfernt und eine Hinweiszeile angezeigt, um mitzuteilen,
dass der Speicher- oder Abrufvorgang abgeschlossen ist.
Bei Flash-Laufwerken mit LED blinkt die LED, wenn Daten gespeichert
oder vom Laufwerk abgerufen werden. Warten Sie mit dem Entfernen
des Laufwerks, bis die LED nicht mehr blinkt.
24
Eingangsstecker für die Signalanzeige.
Eingangsstecker für eine externe Triggerquelle. Verwenden
Benutzerhandbuch Oszilloskop der Serie TDS1000B/2000B
USB-Flash-Laufwerksanschluss
Setzen Sie ein USB-Flash-Laufwerk
