3 Rohrleitungen und
Kältemittelmenge

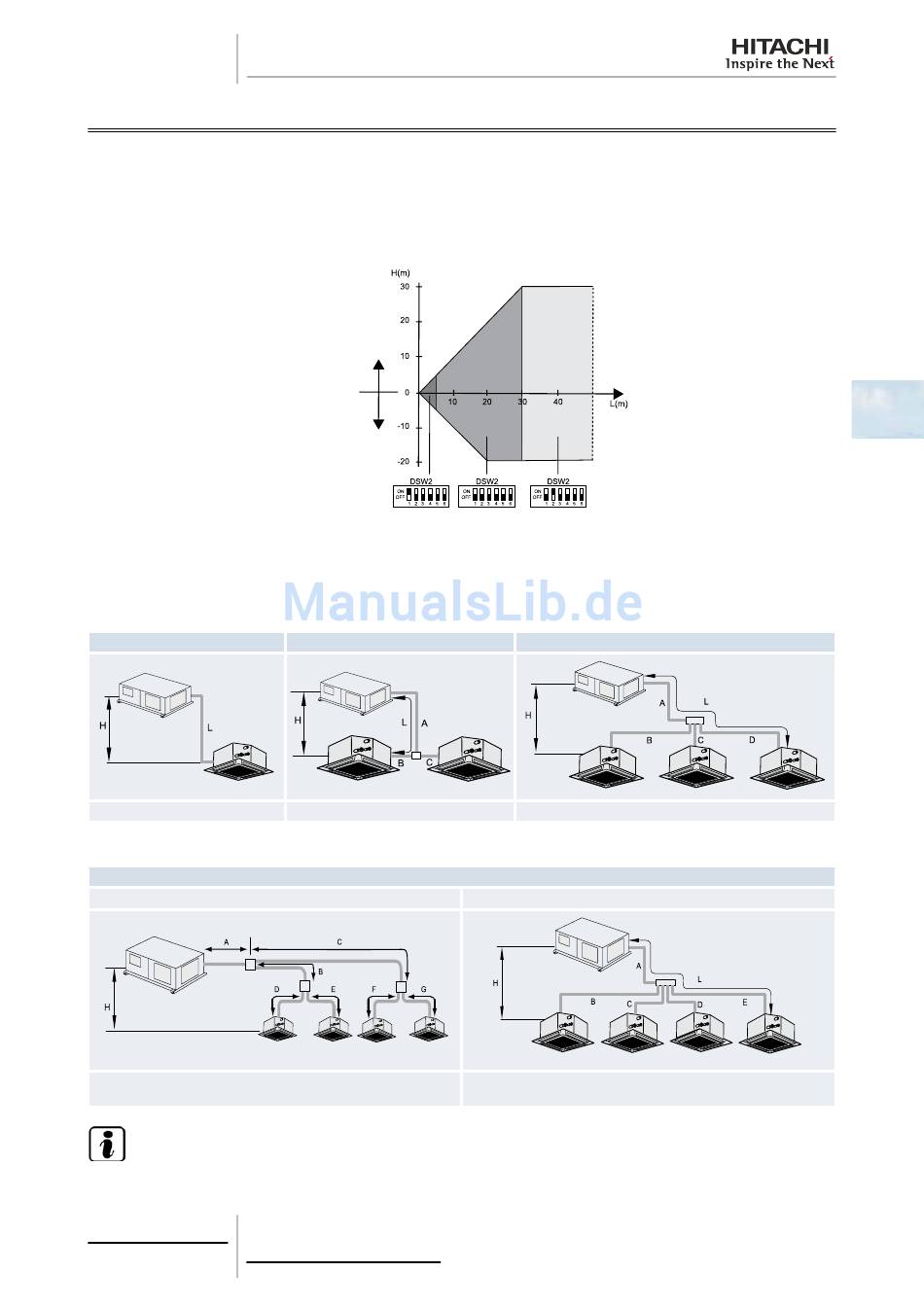

3.5 Bereich der Kältemittelleitungen
3.5.1 Länge der Kältemittelleitungen
Die Kältemittelleitungen zwischen Innen- und RASC-Gerät müssen anhand der folgenden Tabelle ausgelegt werden.
Der Auslegungspunkt muss im Bereich der Grafik liegen. Er gibt den zulässigen Höhenunterschied in Abhängigkeit von
der Leitungslänge an.

Leitungssystem (Typische Installation)
RASC-(5/10)PS
Einfaches System
Nur RASC-10PS
Fall a)
L= A + längster Wert von (B + längster Wert von D und E) und
(C + längster Wert von F und G)
H I N W E I S
L und H entsprechen den in der Tabelle oben für Länge und Höhe angegebenen Werten. Für Doppel-, und Drei-
fach- und Vierfachsysteme ist die Länge der Abstand zwischen RASC-gerät und dem entferntesten Innengerät.
33
SMDE0058 rev.0 - 04/2012
RASC-(5/10)H(V)RNME
Wenn das RASC-
gerät höher
angebracht ist als
das Innengerät
Wenn das RASC-
gerät niedriger
angebracht ist als
das Innengerät
(0-5 m)
Werkseitige
Einstellung
(5-30 m)
Doppeltes System
L= A + längster Wert von B und C
Vierfachsystem (Nur für RASC-10HRNME)
Fall b)
(> 30 m)
Dreifaches System
L= A + längster Wert von B, C und D
L= A + längster Wert von B, C, D und E
3
