10.2.12 Entfernen der Lüftereinheit (werkseitig gelieferte Position)
Das Verfahren zum Entfernen der Lüftereinheit ist - abhängig von deren Position - unterschiedlich (werkseitig gelieferte
Position oder optionale Position).
Wenn die Lüftereinheit in der werkseitigen Position ist, befolgen Sie diese Schritte:
1 Um Zugang zu den Innenteilen der Einheit zu erhalten, entfernen Sie - abhängig von den Zugangsbeschränkungen -
die folgenden Abdeckungen und Blenden:
a. Wenn die obere Abdeckung entfernt werden kann, entfernen Sie sie wie beschrieben in Abschnitt
ren Abdeckung gelangen Sie von der oberen Seite zu den Innenteilen der Einheit.
b. Wenn die obere Abdeckung und die Luftauslassblende nicht entfernt werden können, entfernen Sie folgende Teile:
Š Entfernen Sie die Wartungsklappe des Lüfters gemäß der Beschreibung in Abschnitt
tungsklappe.
Š Entfernen Sie die hintere Wartungsklappe gemäß der Beschreibung in Abschnitt
tungsklappe.
c. Wenn die obere Abdeckung nicht entfernt, und die Luftauslassblende hingegen entfernt werden kann, entfernen Sie
sie gemäß der Beschreibung in Abschnitt

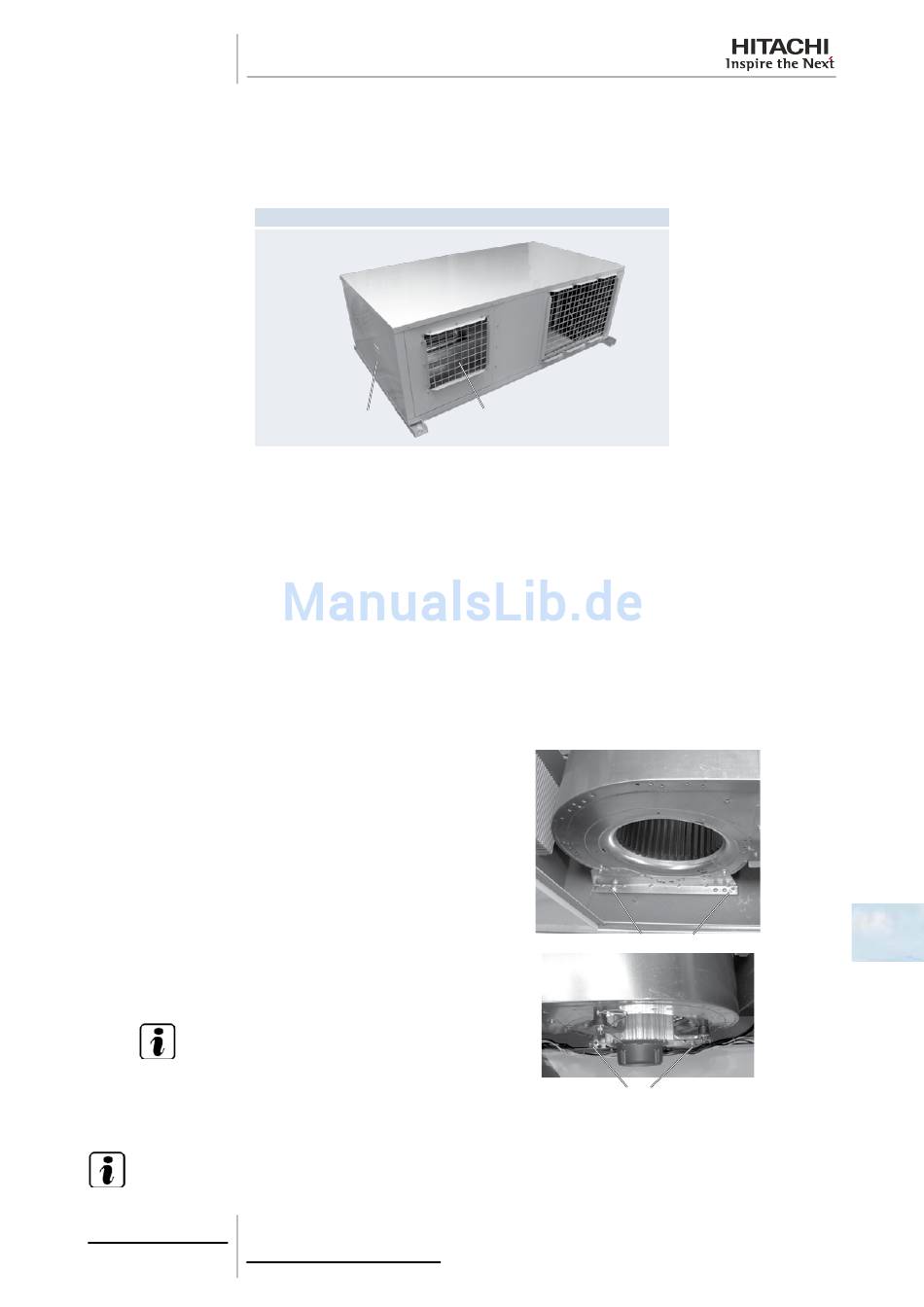

2 Entfernen Sie die Befestigungsschrauben des Fußes der Lüftereinheit:
- Schrauben Sie die zwei (2) Befestigungsschrauben
an einer Seite des Lüfterfußes (Seite der Lüfterwar-
tungsklappe) ab.
- Schrauben Sie die zwei (2) Befestigungsschrauben
an der anderen Seite des Lüfterfußes (Seite der
hinteren Wartungsklappe) ab.
H I N W E I S
Für das Entfernen der Befestigungsschrau-
ben ist an dieser Seite wenig Platz vorhanden.
Verwenden Sie Steckschlüssel oder Gelenks-
chlüssel, um die Arbeit zu erleichtern.
H I N W E I S
Bewahren Sie die zwei (2) Unterlegscheiben von jeder Schraube auf, um sie beim Wiedereinbau zu verwenden.
145
SMDE0058 rev.0 - 04/2012
Luftauslassblende und Lüftereinheit (werkseitig gelieferte Position)
Lüfterwartungsklappe
Entfernen der Luftauslassblende (werkseitig gelieferte
Luftauslassblende
Schrauben
Ausbau der obe-
Ausbau der Lüfter-War-
Entfernen der hinteren War-
Position).
Schrauben
