Hitachi RASC-H(V)RNME Handbuch Seite 247

11 Fehlerbehebung
6 Im Gegensatz zu [5], prüfen des Widerstandes durch Anlegen des [-]-Kontakts des
Testgeräts an [P] des DIP-IPM-Moduls (gelötete Stelle) und des [+]-Kontakts an U,
V und W des DIP-IPM-Moduls. Normal, wenn alle drei Anschlüsse 30 kΩ oder mehr
aufweisen. (Widerstand nimmt während der Messung nach und nach zu.)
7 Prüfen des Widerstandes durch Anlegen des [-]-Kontakts des Testgeräts an [N] des
ISPM-Moduls (gelötete Stelle) und des [+]-Kontakts an U, V und W des ISPM-Mo-
duls. Normal, wenn alle drei Anschlüsse 1 kΩ oder mehr aufweisen.
8 Im Gegensatz zu [7], prüfen des Widerstandes durch Anlegen des [+]-Kontakts des
Testgeräts an [N] des DIP-IPM-Moduls (gelötete Stelle) und des [-]-Kontakts an U,
V und W des DIP-IPM-Moduls. Normal, wenn alle drei Anschlüsse 30 kΩ oder mehr
aufweisen. (Widerstand nimmt während der Messung nach und nach zu.)

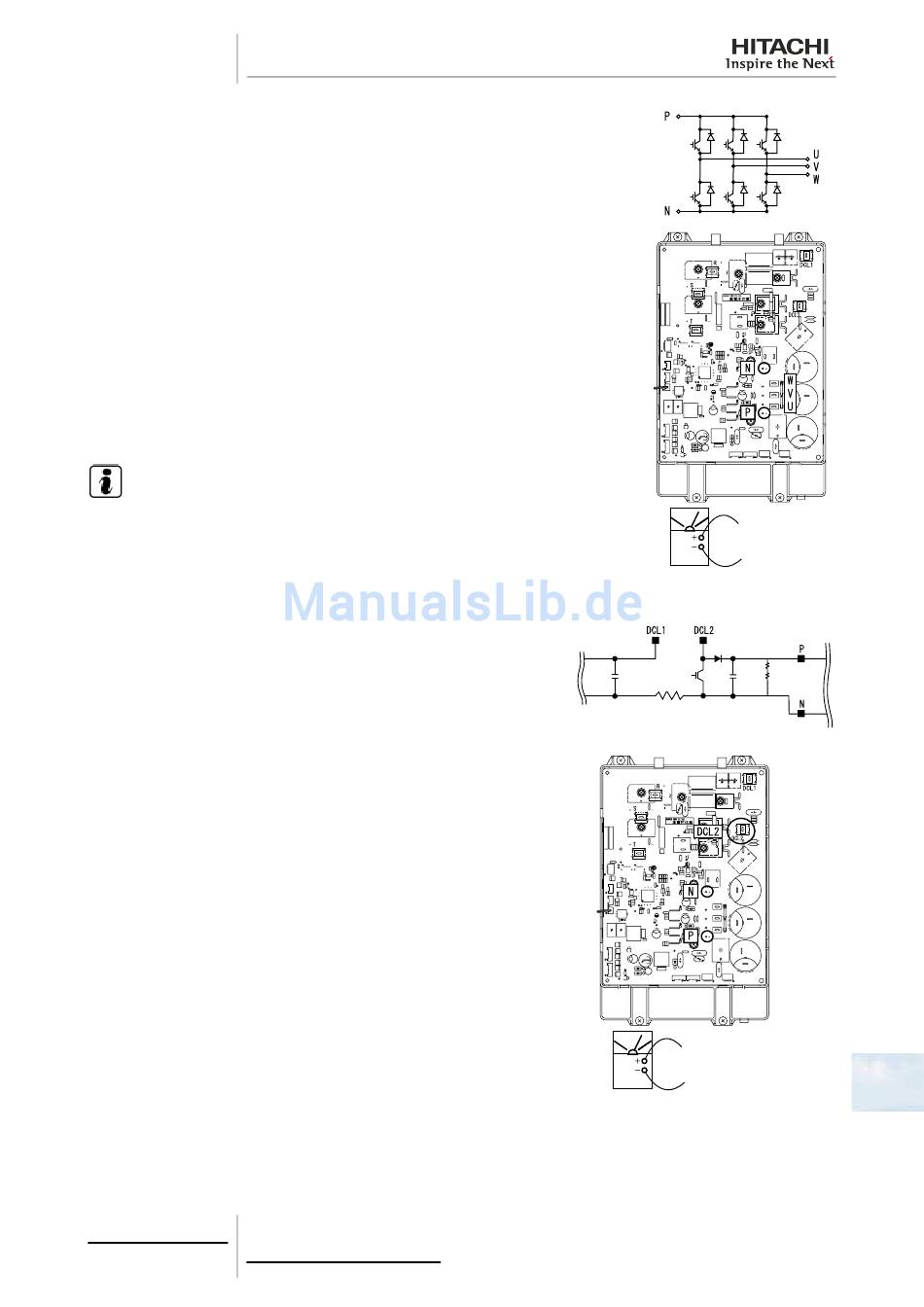

Interner Kreislauf des ACT-Teils des Inverter-Moduls.
Fehlerfrei, wenn [9] – [13] geprüft und zufriedenstellend.
(Messen mit 1 kΩ-Bereich eines Testgeräts.)
H I N W E I S
KEIN digitales Testgerät verwenden.
9 Prüfpunkte [1] – [8].
10 Prüfen des Widerstandes durch Anlegen des [+]-Kontakts des
Testgeräts an den DCL2-Anschluss des DIP-IPM-Moduls und des
[-]-Kontakts an [P] des ISPM/DIP-IPM-Moduls (gelötete Stelle).
Normal, wenn alle drei Anschlüsse 100 kΩ oder mehr aufweisen.
11 Im Gegensatz zu [10], prüfen des Widerstands durch Anlegen des
[-]-Kontakts des Testgeräts an den DCL2-Anschluss des DIP-IPM-
Moduls und des [+]-Kontakts an [P] des DIP-IPM-Moduls (gelötete
Stelle). Normal, wenn alle drei Anschlüsse 1 kΩ oder mehr aufwei-
sen.
12 Prüfen des Widerstandes durch Anlegen des [+]-Kontakts des
Testgeräts an den DCL2-Anschluss des DIP-IPM-Moduls und des
[-]-Kontakts an [N] des DIP-IPM-Moduls (gelötete Stelle). Normal,
wenn alle drei Anschlüsse 100 kΩ oder mehr aufweisen.
13 Im Gegensatz zu [12], prüfen des Widerstands durch Anlegen des
[-]-Kontakts des Testgeräts an den DCL2-Anschluss des DIP-IPM-
Moduls und des [+]-Kontakts an [N] des DIP-IPM-Moduls (gelötete
Stelle). Normal, wenn alle drei Anschlüsse 10 kΩ oder mehr au-
fweisen. (Widerstand nimmt während der Messung nach und nach
zu.)
237
SMDE0058 rev.0 - 04/2012
Anlegen dieser
Kontakte an die
Testgerät
Außenansicht und interner Stromkreis
des Transistormoduls
Zum Messen Anlegen
dieser Kontakte an
die jeweiligen
Testgerät
Anschlüsse.
Zum Messen
jeweiligen
Anschlüsse.
11
