10 Wartung

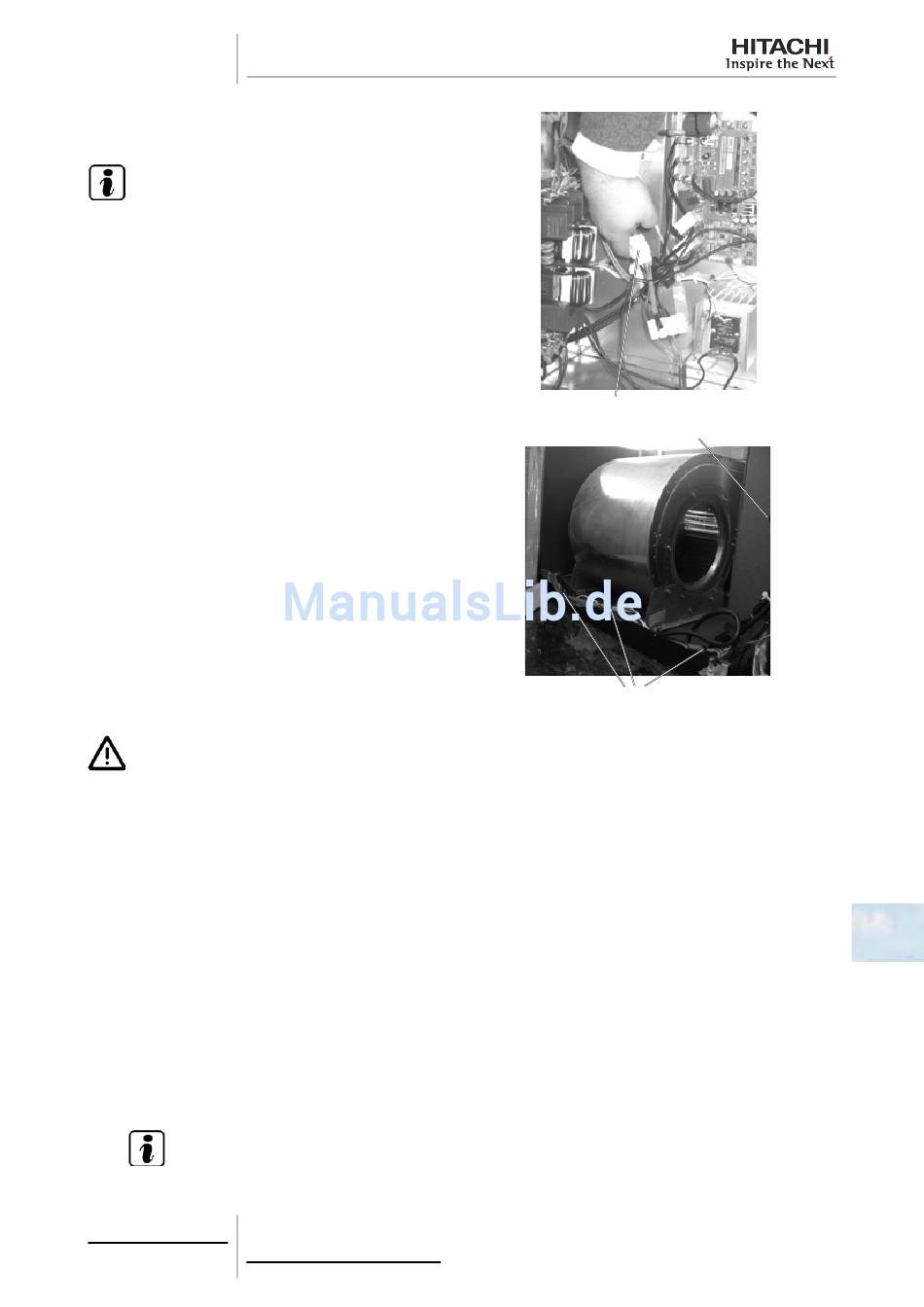

6 Trennen Sie den Lüftermotor-Anschluss (CN30) und
führen Sie ihn durch die Öffnung im Schaltkasten.
H I N W E I S
• Schneiden Sie - wenn nötig - die Kabelbinder durch,
damit das RASC-Gerät ohne Probleme bewegt wer-
den kann.
• Verwenden Sie beim Wiedereinbau erneut Kabelbin-
der, um einen Kontakt der Kabel mit der Abflusswan-
ne zu verhindern.
7 Entfernen Sie die Lüftereinheit gemäss den folgenden Anleitungen:
V O R S I C H T
Die Lüftereinheit wiegt ungefähr 35 kg. Aus diesem Grund sollte sie von mindestens zwei Personen entfernt wer-
den.
a. Wenn die Lüftereinheit nicht von oben entfernt werden kann, heben Sie sie seitlich heraus. (Von der Oberseite)
b. Wenn es nicht möglich ist, die Lüftereinheit von der Oberseite oder Luftauslassblende zu entfernen, entfernen Sie
sie über die Wartungsklappe des Lüfters: (Von der vorderen Seite)
i. Von der Position der hinteren Wartungsklappe aus, muss eine Person die Lüftereinheit anheben, bis deren Fuß
sich über den Befestigungsschrauben der Grundplatte befindet. Von der Position der Wartungsklappe des Lüf-
ters aus, muss eine zweite Person das gleiche tun.
ii. Beachten Sie bei der Herausnahme der Lüftereinheit, dass dort wenig Platz vorhanden ist.
c. Wenn es nicht möglich ist, die Lüftereinheit von der Oberseite oder der Lüfterwartungsklappe zu entfernen, entfer-
nen Sie sie über die Luftauslassblende: (Von der rechten Seite)
i. Von der Position der Wartungsklappe des Lüfters aus, muss eine Person die Lüftereinheit anheben, bis sie frei
ist. Von der Position der Luftauslassblende aus, muss eine zweite Person die Lüftereinheit halten, damit sie
nicht umfällt.
ii. Beachten Sie bei der Herausnahme der Lüftereinheit, dass dort wenig Platz vorhanden ist.
H I N W E I S
Dies ist nur in den Fällen möglich, bei denen keine Leitungsführung vorhanden oder die (nicht mitgelieferte)
Leitungsführung entfernbar ist, und der vorhandene Installationsraum die Wartungsarbeiten ermöglicht.
151
SMDE0058 rev.0 - 04/2012
Lüftermotorstecker (CN30)
Schaltkastenöffnung
Kabelbinder
