2 Geräteinstallation

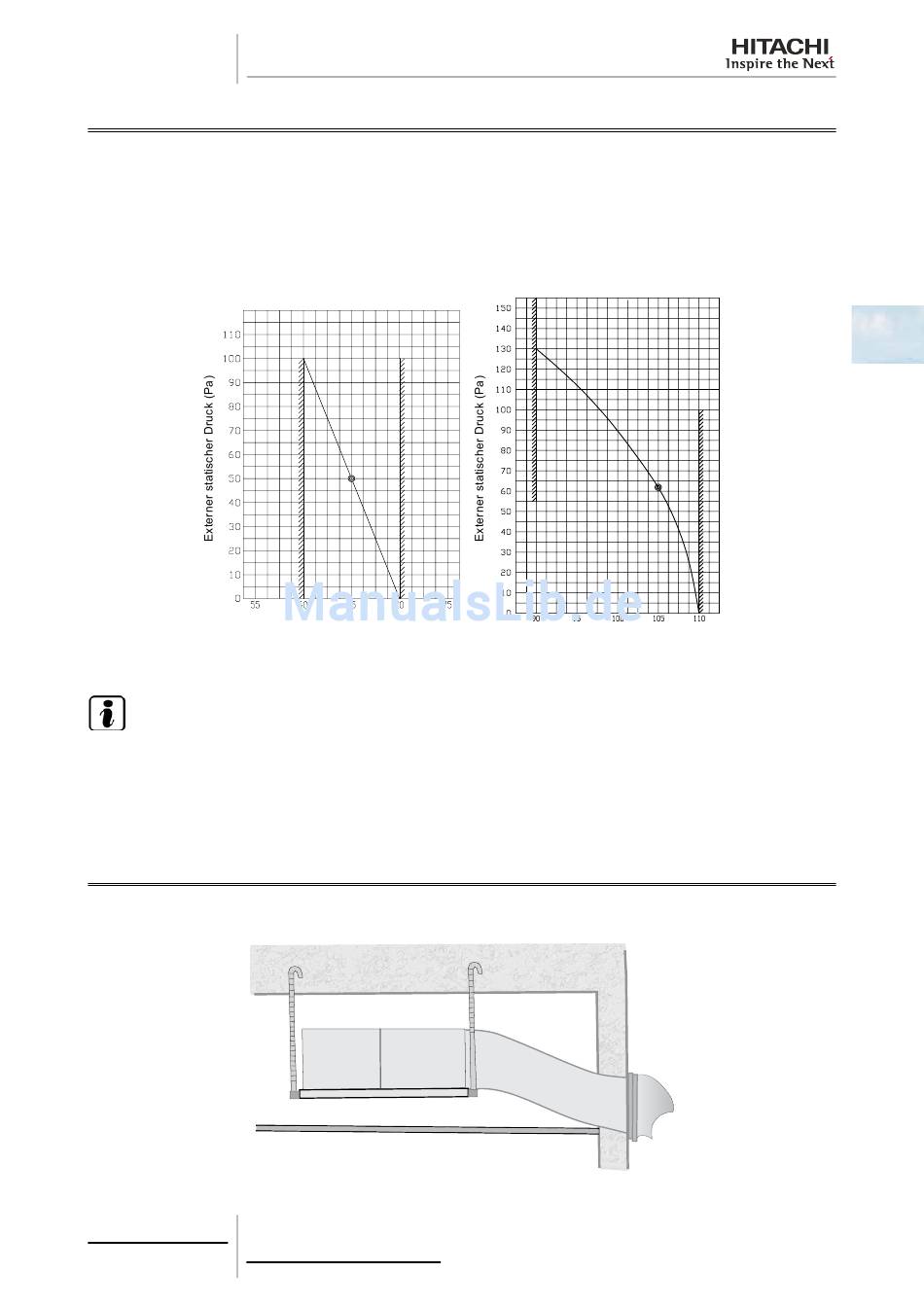

2.6 Leistungskurven des Lüfters
Das RASC-Gerät kann mit Leitungen für Luftein- und -auslass installiert werden.
In der Leistungskurve des Lüfters können Sie überprüfen, ob das Luftvolumen innerhalb des Betriebsbereichs eingestellt
ist.
Es wird davon ausgegangen, dass das Gerät mit Zufuhr- und Rückluftleitungen installiert wird. Die folgende Abbildung
zeigt die Leistungskurve des Lüfters für die Auswahl der geeigneten Leitungen.
H I N W E I S
• Bei der Auslegung von Leitungen muss der Luftstrom innerhalb des Betriebsbereichs eingestellt werden, wie
in der
Leistungskurve des Lüfters
• Wenn die Einstellung des Luftstroms die Werte des Betriebsbereichs überschreitet, können dadurch Lecks-
chäden (Tropfenaustritt in der Decke oder im Raum), erhöhter Geräuschpegel, Schäden am Lüftermotor (durch
erhöhte Temperatur) oder unzureichende Kühl- bzw. Heizleistung verursacht werden.
2.7 Anschluss der Rohrleitungen
Installieren Sie die Leitung abfallend, damit kein Regenwasser eindringen kann. Sorgen Sie auch für eine ausreichende
Isolierung der Leitung und des Anschlusses, um die Bildung von Kondenswasser zu vermeiden.
17
SMDE0058 rev.0 - 04/2012
RASC-5HVRNME
Luftmenge (m³/min.)
"●" Nennwert
veranschaulicht ist.
RASC-10HRNME
Luftmenge (m³/min.)
"●" Nennwert
1/50 oder mehr
