3 Rohrleitungen und
Kältemittelmenge

Ablassen und Auffüllen von Kältemittel
Zur Entleerung und Befüllung mit Kältemittel wie nachfolgend beschrieben vorgehen.
• Das Stoppventil wird vor dem Versand geschlossen. Stellen Sie trotzdem sicher, dass die Stoppventile vollkommen
geschlossen sind.
• Verbinden Sie das Innengerät und das RASC-Gerät mit vor Ort bereitgestellten Kältemittelleitungen.
• Schließen Sie den Messgeräteverteiler mittels Füllschläuchen mit Vakuumpumpe oder einem Stickstoffzylinder an die
Kontrollmuffe des Absperrventils der Flüssigkeits- und Gasleitung an.
• Prüfen Sie die Konusmutterverbindung mit Stickstoffgas auf Gaslecks, indem Sie den Druck auf 4,15 MPa in den vor-
handenen Leitungen erhöhen.
• Lassen Sie die Vakuumpumpe 1 bis 2 Stunden laufen, bis der Druck auf unter 756 mmHg sinkt.
• Schließen Sie zum Einfüllen des Kältemittels die Verteilerarmatur mittels Füllschläuchen mit einem Kältemittel-Füll-
zylinder an die Kontrollmuffe des Absperrventils der Flüssigkeitsleitung an.
• Füllen Sie die nötige Kältemittelmenge gemäß Leitungslänge auf (Berechnung der Kältemittelfüllmenge durchführen).
• Öffnen Sie das Absperrventil der Gasleitung vollständig und nur das Absperrventil der Flüssigkeitsleitung nur leicht.
• Füllen Sie das Kältemittel durch Öffnen des Verteilerarmaturventils ein.
• Füllen Sie die nötige Kältemittelmenge auf ±0,5kg genau bei Kühlbetrieb ein.
• Öffnen Sie das Absperrventil der Flüssigkeitsleitung vollständig, nachdem das Kältemittel eingefüllt wurde.
• Setzen Sie den Kühlbetrieb länger als 10 Minuten fort, damit sich das Kältemittel verteilt.
• Verschlussplatte vom Absperrventil entfernen und Platte mit "Geöffnet" anbringen.
Verteilerarmatur
H I N W E I S
• Füllen Sie exakt die berechnete Kältemittelmenge ein. Eine zu hohe oder zu geringe Menge an Kältemittel kann
zum Kompressorausfall führen. Isolieren Sie die Flüssigkeitsleitung, um einen Leistungsabfall infolge der Um-
gebungstemperatur sowie Kondensation auf den Rohren infolge von Niederdruck zu verhindern.
• Stellen Sie sicher, dass keine Gaslecks vorhanden sind. Bei starkem Kältemittelaustritt können folgende
Störungen auftreten:
Sauerstoffmangel
Entstehung von giftigem Gas aufgrund einer chemischen Reaktion mit Feuer.
• Verwenden Sie dicke Schutzhandschuhe, um Ihre Hände vor Verletzungen durch Kältemittel zu schützen,
wenn Sie mit Kältemittel umgehen.
V O R S I C H T
Prüfen Sie sorgfältig auf Kältemittellecks. Beim Austritt größerer Kältemittelmengen können Atembeschwerden
auftreten; bei offenem Feuer im entsprechenden Raum können sich gesundheitsschädliche Gase bilden. Ein
Überschuss oder Mangel an Kältemittel ist die Hauptursache für Gerätestörungen. Füllen Sie die richtige Kälte-
mittelmenge ein.
28
SMDE0058 rev.0 - 04/2012
RASC-Gerät
Vakuumzylinder

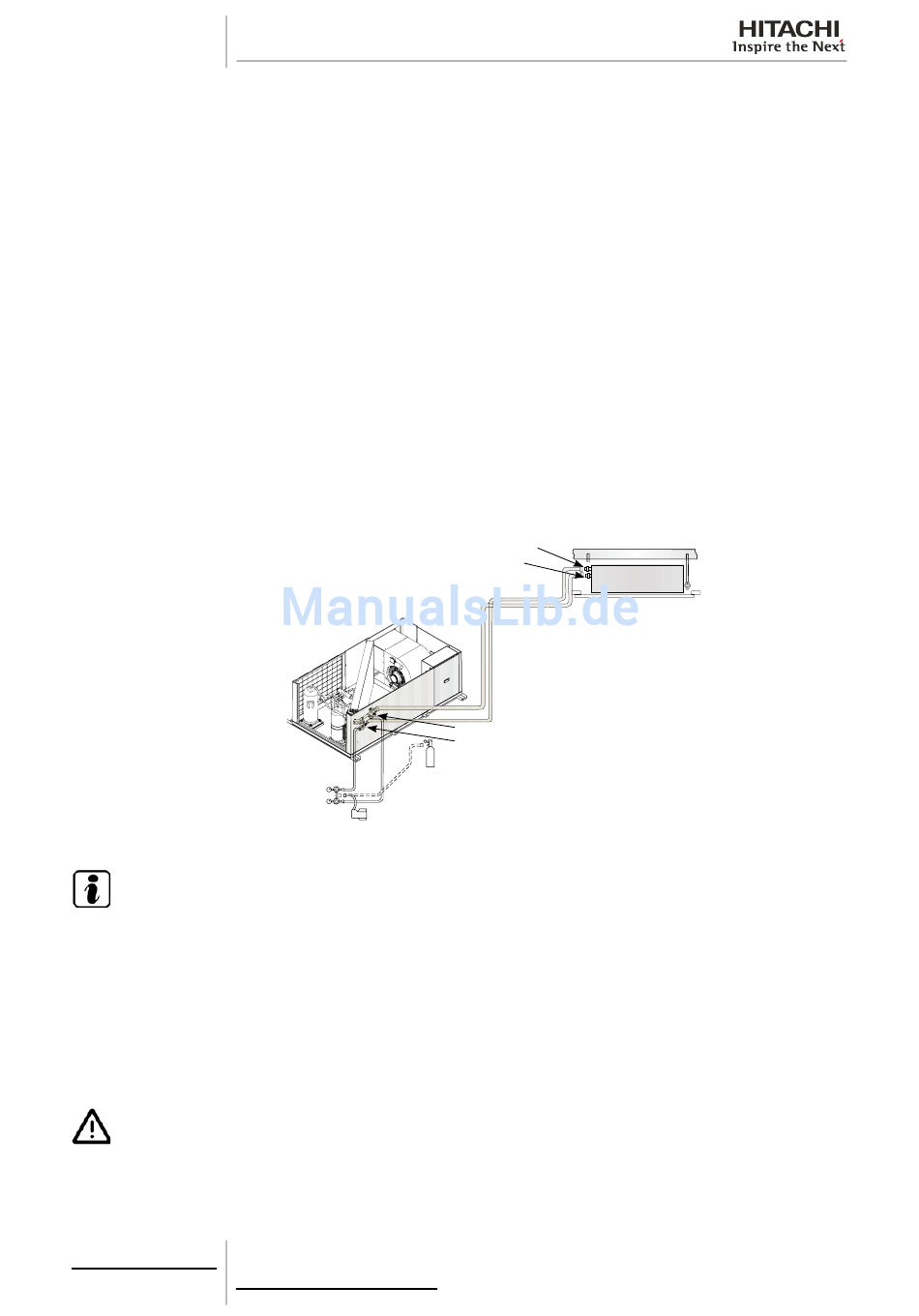

Beispiel für die Entleerung und Kältemittelauffüllung für RASC-Gerät.
Flüssigkeitsleitung
Gasleitung
Gasabsperrventil
Flüssigkeitsabsperrventil
Stickstofftank
(Für Luftdichtigkeitstest u.
Stickstoffblasen beim Löten)
