8.8 Scrollverdichter

8.8.1 Zuverlässiger Mechanismus für geringen Vibrations- und Geräuschpegel
1 Die Drehrichtung ist festgelegt.
2 Innerhalb der Kammer herrscht Hochdruck und die Oberflächentemperatur der Kammer liegt bei 60 ºC bis 110 ºC.

8.8.2 Kompressionsprinzip

Verdichtungs-
raum
116
SMDE0058 rev.0 - 04/2012

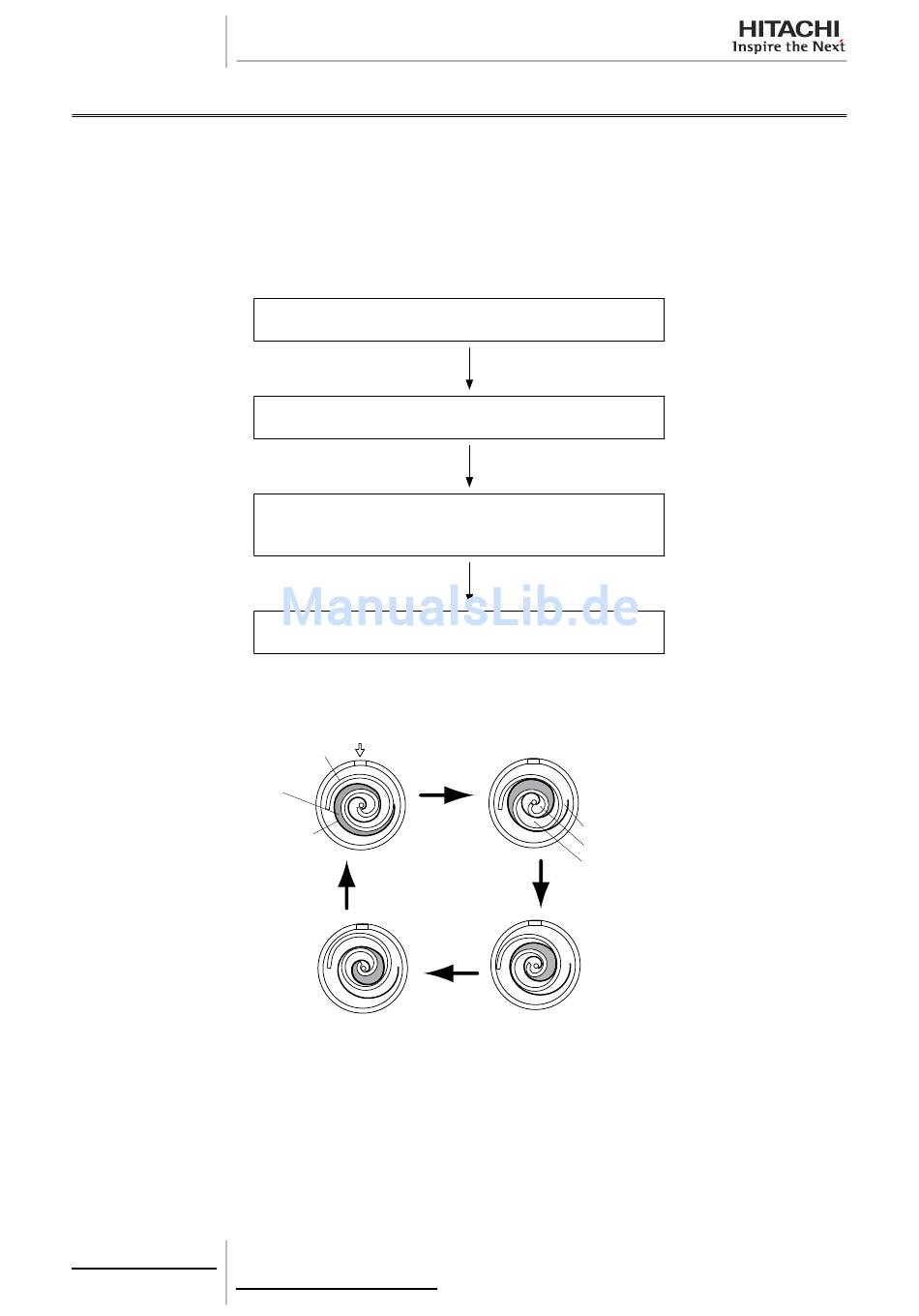

1 Das Gas wird über den Einlassstutzen im äußeren Rah-
men des feststehenden Scrollkompressors eingesogen.
2 Das Gas im Verdichtungsraum wird zur Mitte der Schnecke
gepresst.
3 Der Verdichtungsraum ist in der Mitte der Schnecke mini-
mal und das maximal verdichtete Gas wird am Auslassport
in der Mitte der Schnecke ausgelassen.
4 Der oben beschriebene Vorgang (Ansaugen - Verdichten -
Ausstoßen) wiederholt sich fortlaufend.
Gas
Drehende
Schnecke
Feststehende
Schnecke
Ansaugvorgang
Auslassprozess
Verdichtungsprozess
