10 Wartung

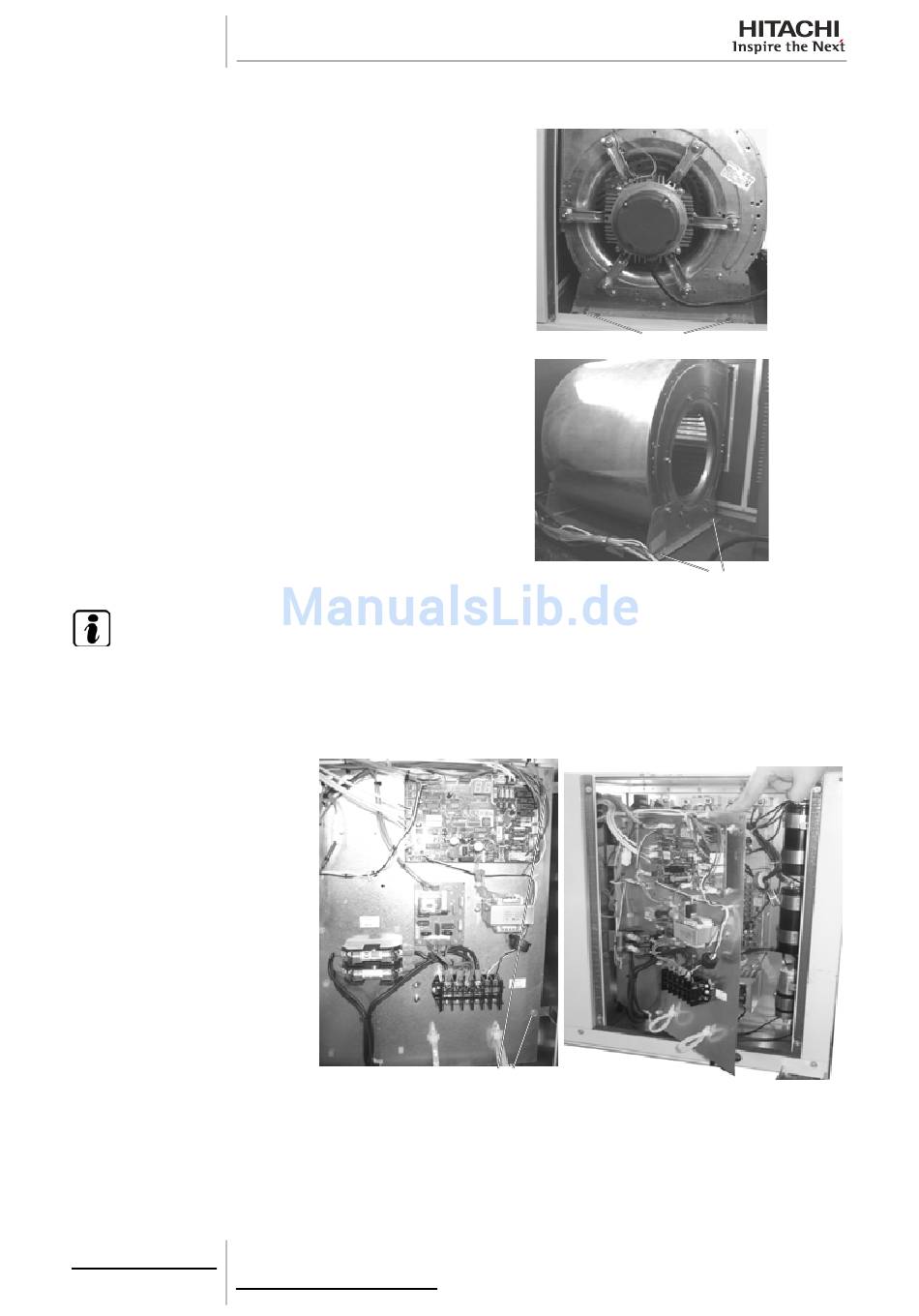

3 Entfernen Sie die Befestigungsschrauben des Fußes der Lüftereinheit:
Schrauben Sie die zwei (2) Befestigungsschrauben
-
an einer Seite des Lüfterfußes (Seite der Lüfterwar-
tungsklappe) ab.
Schrauben Sie die zwei (2) Befestigungsschrauben
-
an der anderen Seite des Lüfterfußes (Seite der
hinteren Wartungsklappe) ab.
H I N W E I S
Bewahren Sie die zwei (2) Unterlegscheiben von jeder Schraube auf, um sie beim Wiedereinbau zu verwenden.
4 Entfernen Sie die Wartungsklappe des Schaltkastens gemäß der Beschreibung in Abschnitt
nabdeckung.
5 Entfernen Sie die zwei (2) Befes-
tigungsschrauben, die die PCB-
Platte halten und drehen Sie diese
um sich selbst.
150
SMDE0058 rev.0 - 04/2012
Schrauben
Schrauben
Schrauben
Ausbau der Schaltkaste-
