8 Elektrische Prüfungen
an den Hauptteilen

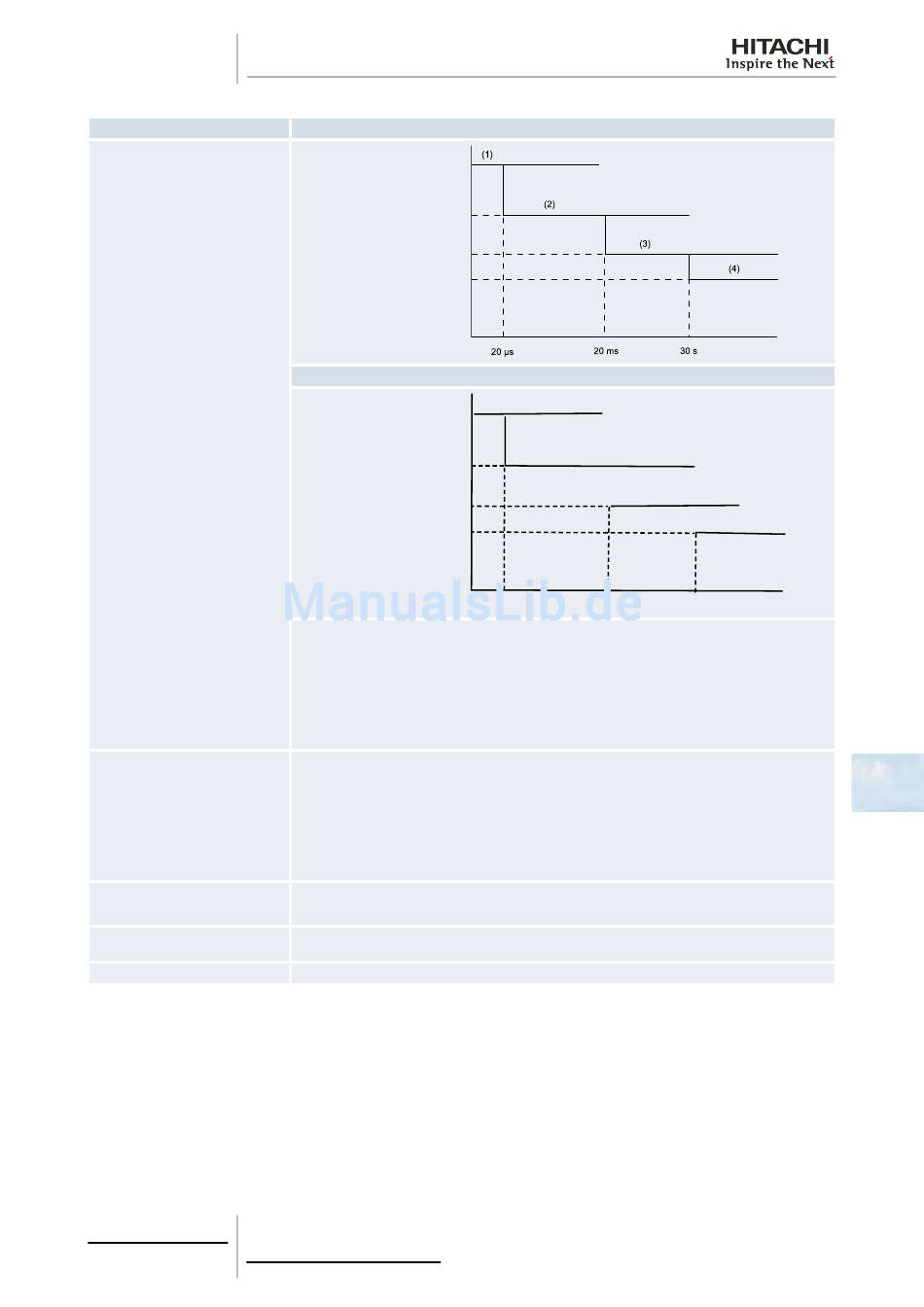

Schutzfunktion
Überspannungsschutz für Inverter
IPM-Schutz
Überlastungssteuerung
Temperaturanstieg an der Lamelle
Erdschlusserkennung
103
SMDE0058 rev.0 - 04/2012
Nennstrom x 150%
Nennstrom x 105%
Nennstrom x 150%
Nennstrom x 105%
Kurzschluss Hebelauslösung
Kurzzeitige Überstromauslösung
Kurzzeitige Überstromauslösung.
Elektronisch-thermische Auslösung.
Der Zustand besteht länger als 30 Sekunden oder insgesamt länger als 3 Minuten innerhalb von
10 Minuten Probezeit.
Das IPM-Modul hat vier Schutzfunktionen zum Selbstschutz.
Bestimmte Ausgangsanschlüsse zwischen "U" und "V", "V" und "W", "W" und "U" haben Kurzs-
chluss.
Betriebsstrom erreicht die max. Nennstromstärke.
Außerhalb des Normalbereichs liegende Temperatur wird vom internen Thermistor gemessen.
Steuersapnnung fällt zu sehr ab.
Überlaststeuerung als Strom größer als (Nennstrom x 105%).
Überlaststeuerungsauslösung bei einem Stromwert von unter (Nennstrom x 88%).
Das Gerät wird gestoppt, wenn die Kühlrippentemperatur mehr als 80ºC (1 Phase) 100°C (3
Phasen) beträgt.
Das Gerät wird gestoppt, wenn der Kompressor Erdschluss hat.
RASC-5HVRNME
Stromerkennung bei Überschreitung
von 150% der Nennstroms.
RASC-10HRNME
(1)
Stromerkennung bei Überschreitung
(2)
von 150% der Nennstroms.
(3)
10 µs 50 µs
Uhrzeit
(4)
30 Sek. Uhrzeit
