2 Geräteinstallation

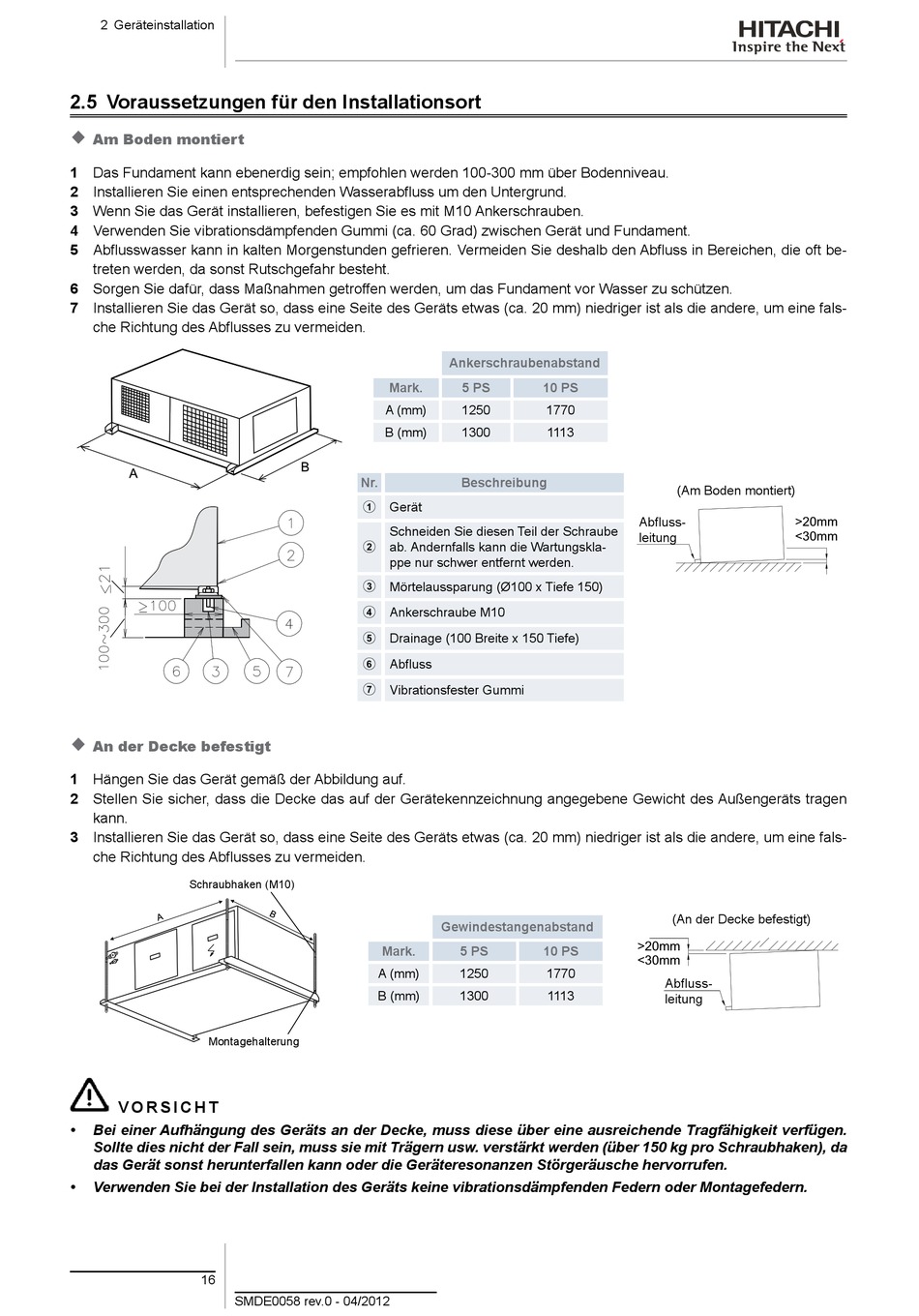

2.5 Voraussetzungen für den Installationsort

Am Boden montiert
1 Das Fundament kann ebenerdig sein; empfohlen werden 100-300 mm über Bodenniveau.
2 Installieren Sie einen entsprechenden Wasserabfluss um den Untergrund.
3 Wenn Sie das Gerät installieren, befestigen Sie es mit M10 Ankerschrauben.
4 Verwenden Sie vibrationsdämpfenden Gummi (ca. 60 Grad) zwischen Gerät und Fundament.
5 Abflusswasser kann in kalten Morgenstunden gefrieren. Vermeiden Sie deshalb den Abfluss in Bereichen, die oft be-
treten werden, da sonst Rutschgefahr besteht.
6 Sorgen Sie dafür, dass Maßnahmen getroffen werden, um das Fundament vor Wasser zu schützen.
7 Installieren Sie das Gerät so, dass eine Seite des Geräts etwas (ca. 20 mm) niedriger ist als die andere, um eine fals-
che Richtung des Abflusses zu vermeiden.

An der Decke befestigt
1 Hängen Sie das Gerät gemäß der Abbildung auf.
2 Stellen Sie sicher, dass die Decke das auf der Gerätekennzeichnung angegebene Gewicht des Außengeräts tragen
kann.
3 Installieren Sie das Gerät so, dass eine Seite des Geräts etwas (ca. 20 mm) niedriger ist als die andere, um eine fals-
che Richtung des Abflusses zu vermeiden.
Schraubhaken (M10)
Montagehalterung
V O R S I C H T
• Bei einer Aufhängung des Geräts an der Decke, muss diese über eine ausreichende Tragfähigkeit verfügen.
Sollte dies nicht der Fall sein, muss sie mit Trägern usw. verstärkt werden (über 150 kg pro Schraubhaken), da
das Gerät sonst herunterfallen kann oder die Geräteresonanzen Störgeräusche hervorrufen.
• Verwenden Sie bei der Installation des Geräts keine vibrationsdämpfenden Federn oder Montagefedern.
16
SMDE0058 rev.0 - 04/2012
Ankerschraubenabstand
Mark. 5 PS
A (mm) 1250
B (mm) 1300
Nr. Beschreibung
Gerät

Schneiden Sie diesen Teil der Schraube
ab. Andernfalls kann die Wartungskla-

ppe nur schwer entfernt werden.
Mörtelaussparung (Ø100 x Tiefe 150)

Ankerschraube M10

Drainage (100 Breite x 150 Tiefe)

Abfluss

Vibrationsfester Gummi

Gewindestangenabstand
Mark. 5 PS
A (mm) 1250
B (mm) 1300
10 PS
1770
1113
(Am Boden montiert)
Abfluss-
leitung
(An der Decke befestigt)
>20mm
10 PS
<30mm
1770
Abfluss-
1113
leitung
>20mm
<30mm
