Prüfen der Kondensatoren CB1 und CB2
G E FA H R
• Elektrische Stromschlaggefahr. Dies kann zu schweren Verletzungen oder zum Tod führen.
• Schalten Sie die Hauptschalter des Geräts aus, bevor Sie die elektrischen Kabel installieren oder Routine-
prüfungen durchführen.
• Schalten Sie das Gerät aus und warten Sie, bis die LED 201 erlischt, bevor Sie die Komponenten berühren.
• Nicht die Anschlüsse des Kondensators berühren. Vor der Entladung ist Hochspannung vorhanden!

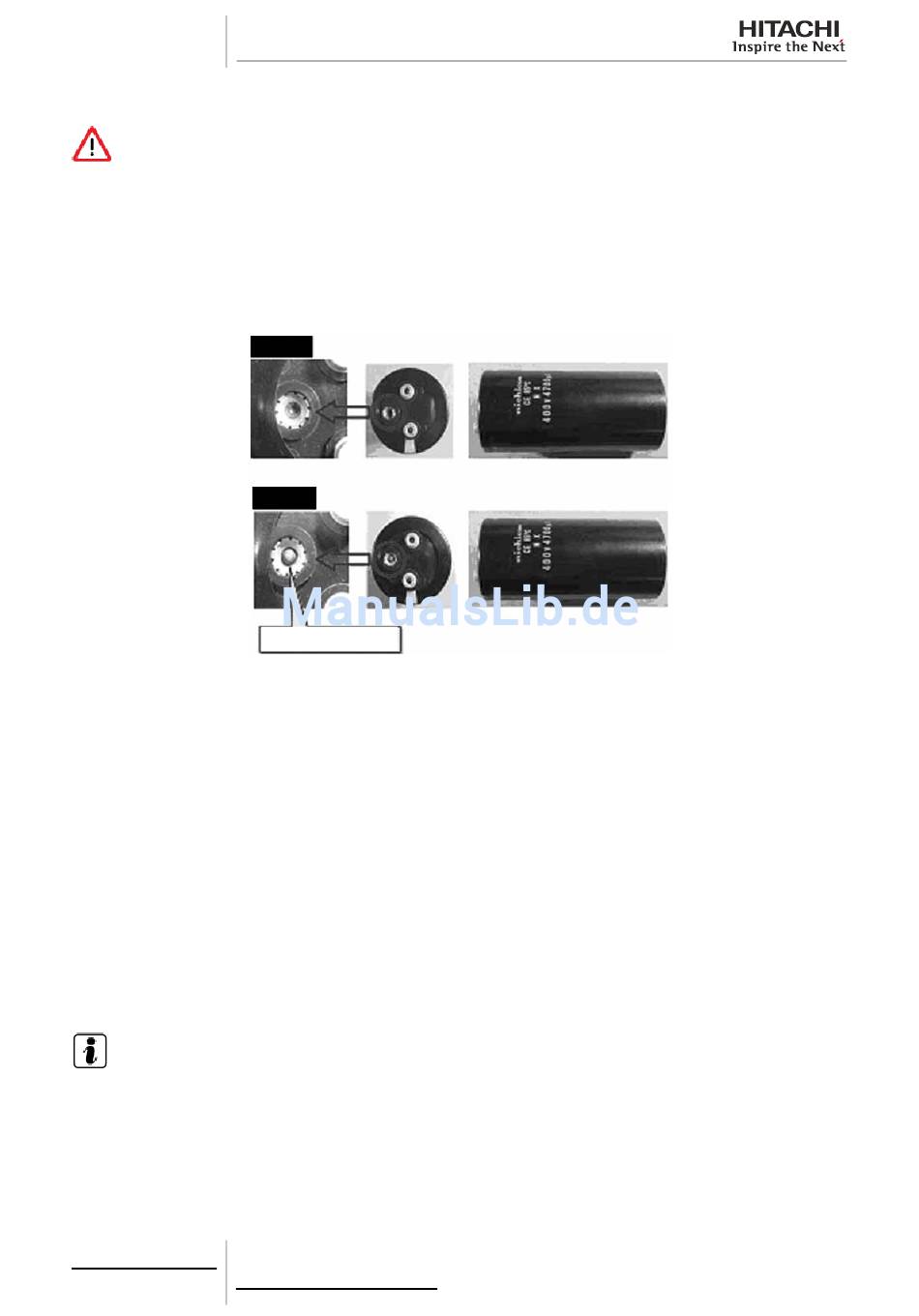

Falls möglich prüfen Sie die Kapazität jedes Kondensators: 4700μF ± 20% (zwischen 3760μF zu 5640μF).
Anhand einer Sichtprüfung des Druckventils der Kondensatoren wird dessen Funktionstüchtigkeit überprüft:
Empfehlenswert ist die Überprüfung der Spannung.
PN = Stromquelle x √2, PC=CN ist fast identisch mit PN/2.
R1 & R2:
1 Falls der Wert anders ist:
-
Kondensator könnte durch Überlast beschädigt sein.
-
Alarmcode 04 könnte angezeigt werden, wenn Niederspannung (CN) am ISPM-Steuerungsteil anliegt.
2 R1 = 9,5Ω & R2 = 14,0Ω. Wenn diese Werte unterschiedlich sind, werden die Kondensatoren nicht korrekt geladen.
Widerstand zwischen P1 & TB3 = 2kΩ (weißer Widerstand im ISPM).
Falls Mg. SW 52C (CMC1) nicht auf ON gestellt ist, wird der Kompressorstrom durch diese Widerstände geführt und diese
schmelzen. Mg. SW 52C (CMC1) muss überprüft werden. Widerstand zwischen Primär- und Sekundäranschluss über-
prüfen, wo der Kontaktpunkt für Mg. SW 42C geschmolzen ist. Im Falle von Kontinuität, schmilzt der Kontakt und 52C ist
funktionsunfáhig (NG).
Der Drosselspulenwiderstand kann zwischen TB3 und RB = 0,2Ω gemessen werden. Das Überprüfen dieser Komponente
ist nicht erforderlich.
H I N W E I S
• Der Störschutzfilter zeigt keine direkte Wirkung auf das ISPM-Modul. Er muss bei einem Ausfall des ISPM-
Moduls deshalb nicht überprüft werden.
• Sowohl digitale als auch analoge Testgeräte eignen sich zur Überprüfung der Werte.
240
SMDE0058 rev.0 - 04/2012
Normalität
Fehler
Anschwellen des
Überdruckventils
