7 Testlauf
7.4 Testlaufverfahren über das RASC-Gerät
Dieser Abschnitt behandelt die Durchführung eines Testlaufs vom RASC-Gerät. Die Einstellung dieses Dip-Schalters kann
bei eingeschalteter Stromversorgung erfolgen.


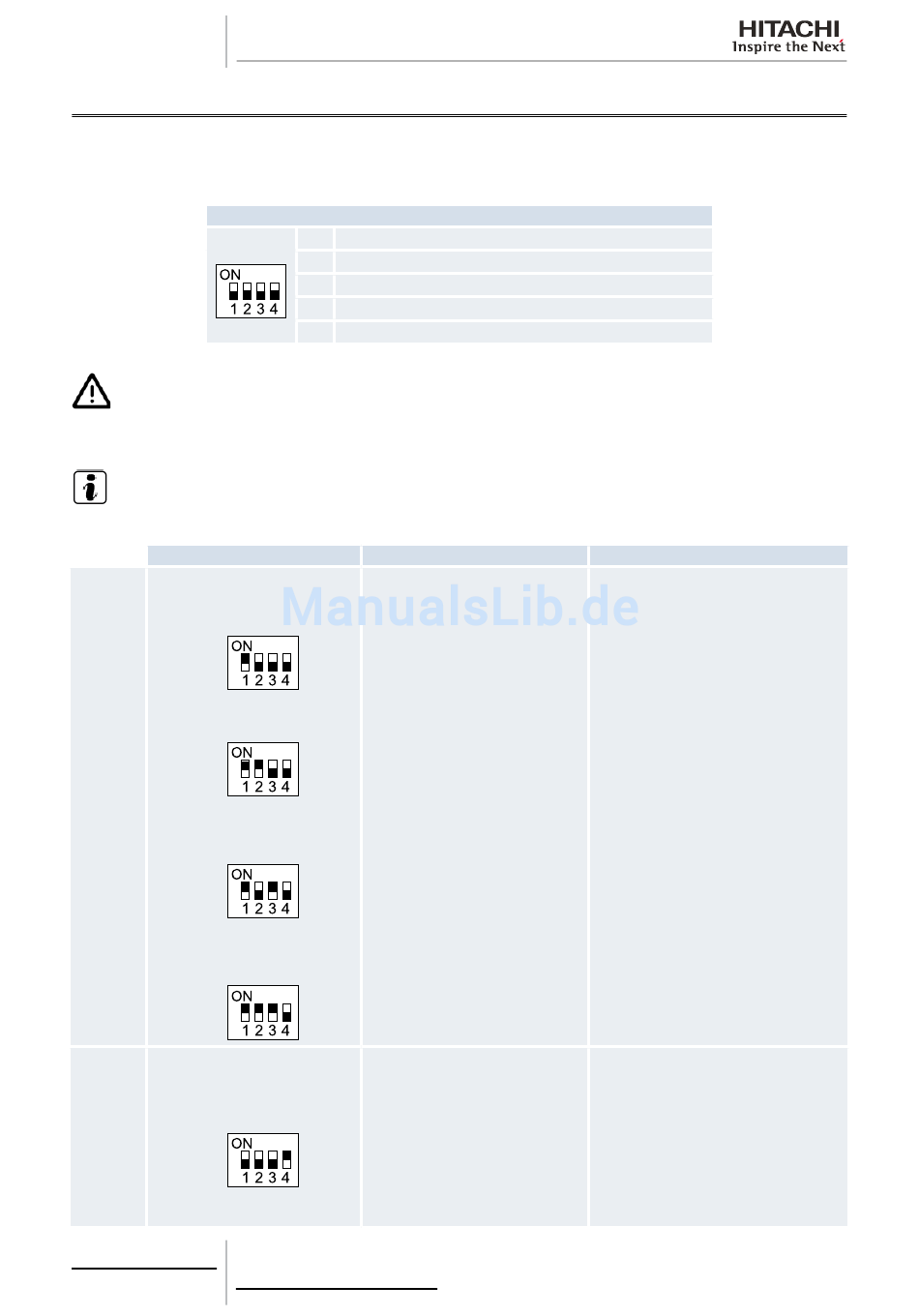

Werkseitige Einstellung des DIP-Schalters
V O R S I C H T
Elektrische Stromschlaggefahr. Es kann schwere Verletzungen verursachen. Achten Sie darauf, dass Sie beim
Einstellen der Schalter keine anderen Komponenten der PCB berühren.
H I N W E I S
Stellen Sie nach dem Testlauf alle DIP-Schalter von DSW4 auf OFF.
Einstellung DIP-Schalter
1
Einstellung Betriebsart
(a) Kühlbetrieb:
Stellen Sie DSW1-1 auf ON.
(b) Heizen
DSW1-1 und 2 auf ON
Testlauf
(c) Kühlbetrieb während der Über-
gangsjahreszeiten:
DSW1-1 und 3 auf ON
(d) Heizbetrieb während der Über-
gangsjahreszeiten:
DSW1-1, 2 und 3 auf ON
2
Zwangsstopp des Kompressors:
Manuelle
Stellen Sie DSW1-4 auf ON.
Kompres-
sorabschal-
tung
96
SMDE0058 rev.0 - 04/2012
DSW1
1 Kühlen: Pin 1 ON
2 Heizen: Pin 1, 2 ON
3 Kühlbetrieb während der Übergangsjahreszeiten: Pin 1, 3 ON
4 Heizbetrieb während der Übergangsjahreszeiten: Pin 1, 2, 3 ON
5 Manuelle Kompressorabschaltung Pin 1~4 ON

Betrieb

•
Das Innengerät läuft automatisch
an, wenn der Testlauf des RASC-
Geräts eingestellt ist.
•
Die Einstellung ON/OFF kann mit
der Fernbedienung erfolgen oder
mit DSW1-1 vom RASC-Gerät.
•
Ein zwei Stunden langer perma-
nenter Betrieb erfolgt ohne Ther-
mo OFF.
•
Ist DSW1-4 während des Kom-
pressorbetriebs auf ON gestellt,
wird der Kompressor sofort gesto-
ppt, und das Innengerät wird von
der Einstellung Thermo-OFF ges-
teuert.
•
Steht DSW1-4 auf OFF, startet der
Kompressor nach Löschung des
3-Minuten-Intervalls.
Bemerkungen
•
Achten Sie darauf, dass die Innengerä-
te in Übereinstimmung mit dem Testlauf
des RASC-Geräts starten.
•
Wenn der Testlauf vom RASC-Gerät
gestartet und mittels Fernbedienung
gestoppt wird, wird die Testlauffunktion
der Fernbedienung annulliert. Die Test-
lauffunktion des RASC-Geräts wird je-
doch nicht annulliert.
•
Wenn mehr als ein Innengerät an die-
selbe Fernbedienung angeschossen ist,
starten alle Geräte den Testlauf gleich-
zeitig. Stellen Sie daher die Stromver-
sorgung aus, damit die Innengeräte den
Testlauf nicht durchführen. In diesem
Fall kann die Anzeige TEST RUN auf
der Fernbedienung blinken. Dies ist je-
doch keine Störung. Das ist keine Fehl-
funktion.
•
Die Einstellung von DSW1 ist für einen
Testlauf mittels Fernbedienung nicht er-
forderlich.
•
Vermeiden Sie es, den Kompressor
häufig ein- und auszuschalten.
