Hitachi RASC-H(V)RNME Handbuch Seite 156

10 Wartung

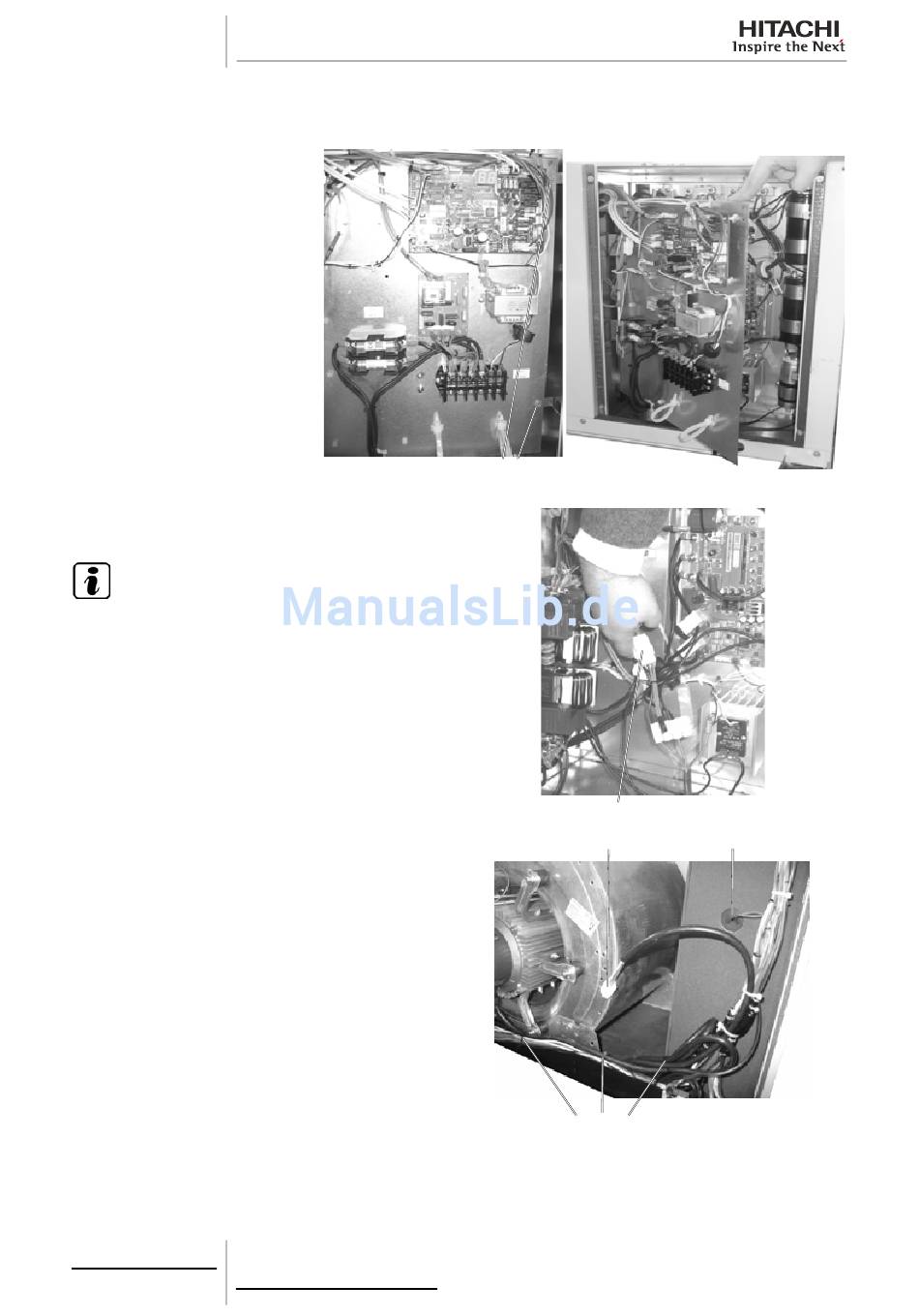

3 Entfernen Sie die Wartungsklappe des Schaltkastens gemäß der Beschreibung in Abschnitt
nabdeckung.
4 Entfernen Sie die zwei (2) Befes-
tigungsschrauben, die die PCB-
Platte halten und drehen Sie diese
um sich selbst.
5 Trennen Sie den Lüftermotor-Anschluss (CN30) und
führen Sie ihn durch die Öffnung im Schaltkasten.
H I N W E I S
• Schneiden Sie - wenn nötig - die Kabelbinder durch,
damit das RASC-Gerät ohne Probleme bewegt wer-
den kann.
• Verwenden Sie beim Wiedereinbau erneut Kabelbin-
der, um einen Kontakt der Kabel mit der Abflusswan-
ne zu verhindern.
146
SMDE0058 rev.0 - 04/2012
Schrauben
Lüftermotorstecker (CN30)
Lüftermotorstecker (CN30)
Kabelbinder
Ausbau der Schaltkaste-
Schaltkastenöffnung
