10 Wartung

10.2.19 Austausch der Expansionsventilspule

G E FA H R
• Elektrische Stromschlaggefahr. Todesgefahr.
• Stellen Sie sicher, dass LED201 (rot) auf dem DIP-
IPM AUS ist.
• Berühren Sie NICHT die elektrischen Komponenten,
wenn die LED201 (rot) leuchtet, um Stromschläge zu
vermeiden.
• Kommen Sie nicht in direkten Kontakt mit den ele-
ktrischen Komponenten der PCB.
1 Entfernen Sie ebenfalls die Wartungsabdeckung der
Rohre, indem Sie die drei (3) Befestigungsschrauben
herausschrauben. Ziehen Sie die Abdeckung ab und en-
tfernen Sie sie am Griff.
2 Trennen Sie den CN5A-Anschluss auf der PCB im
Schaltkasten.

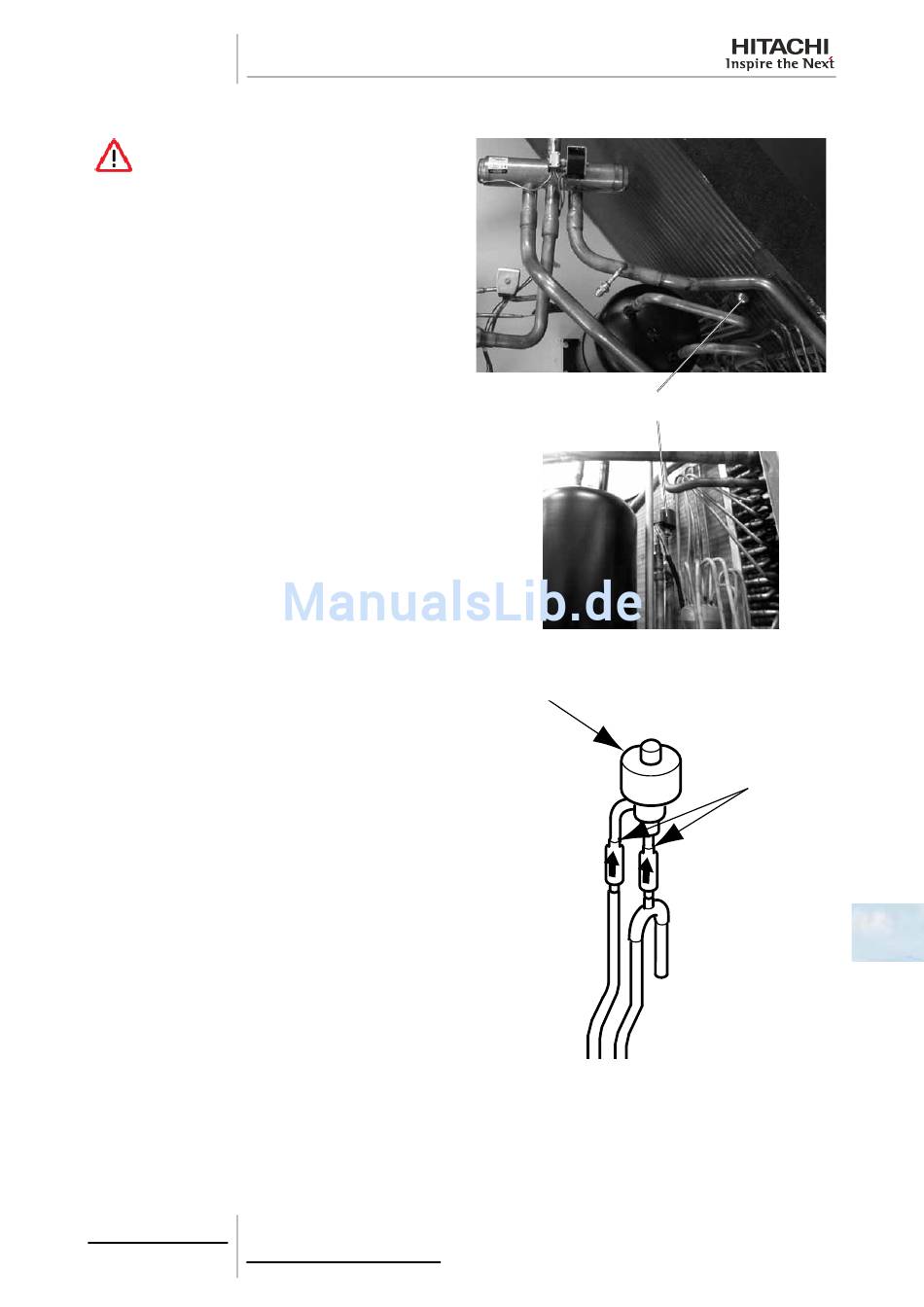

3 Halten Sie die Expansionsventilspule, drehen Sie sie
leicht und ziehen Sie sie nach oben. Zum Auswechseln
des Elektroventils siehe rechte Abbildung. Der Blockier-
mechanismus ist mit der Expansionsventilspule ausges-
tattet. Vergewissern Sie sich, dass die Expansionsven-
tilspule gesichert ist.

10.2.20 Ausbau des Expansionsventils

1 Entfernen Sie ebenfalls die Wartungsabdeckung der
Rohre, indem Sie die drei (3) Befestigungsschrauben
herausschrauben. Ziehen Sie die Abdeckung ab und en-
tfernen Sie sie am Griff.
2 Fangen Sie das Kältemittel von der Kontrollmuffe auf,
wie unter Punkt Ausbau des Kompressors
wird.
3 Entfernen Sie die Spulen nach den Anleitungen unter
Punkt Austausch der Expansionsventilspule.
4 Entfernen Sie die Lötstelle wie in der folgenden Abbil-
dung dargestellt.
Elektronisches Expansionsventil (EV0): 2 Lötstellen.
Führen Sie die Lötarbeiten aus, um das elektronische
Expansionsventil zu entfernen und neu zusammenzuset-
zen. Kühlen Sie die entsprechenden Stellen mit einem
feuchten Tuch.
Schützen Sie die Verbindungskabel und die Leitungsiso-
lierungen vor den Flammen des Lötbrenners.
5 Montieren Sie die Teile in umgekehrter Reihenfolge wie
beim Ausbau.
161
SMDE0058 rev.0 - 04/2012
Spule des elektronisches Expansionsventils
Expansionsventil
angegeben
Lötstelle
10
