4 Kabelanschluss

4.2.2 Einstellung der DIP-Schalter und Drehschalter



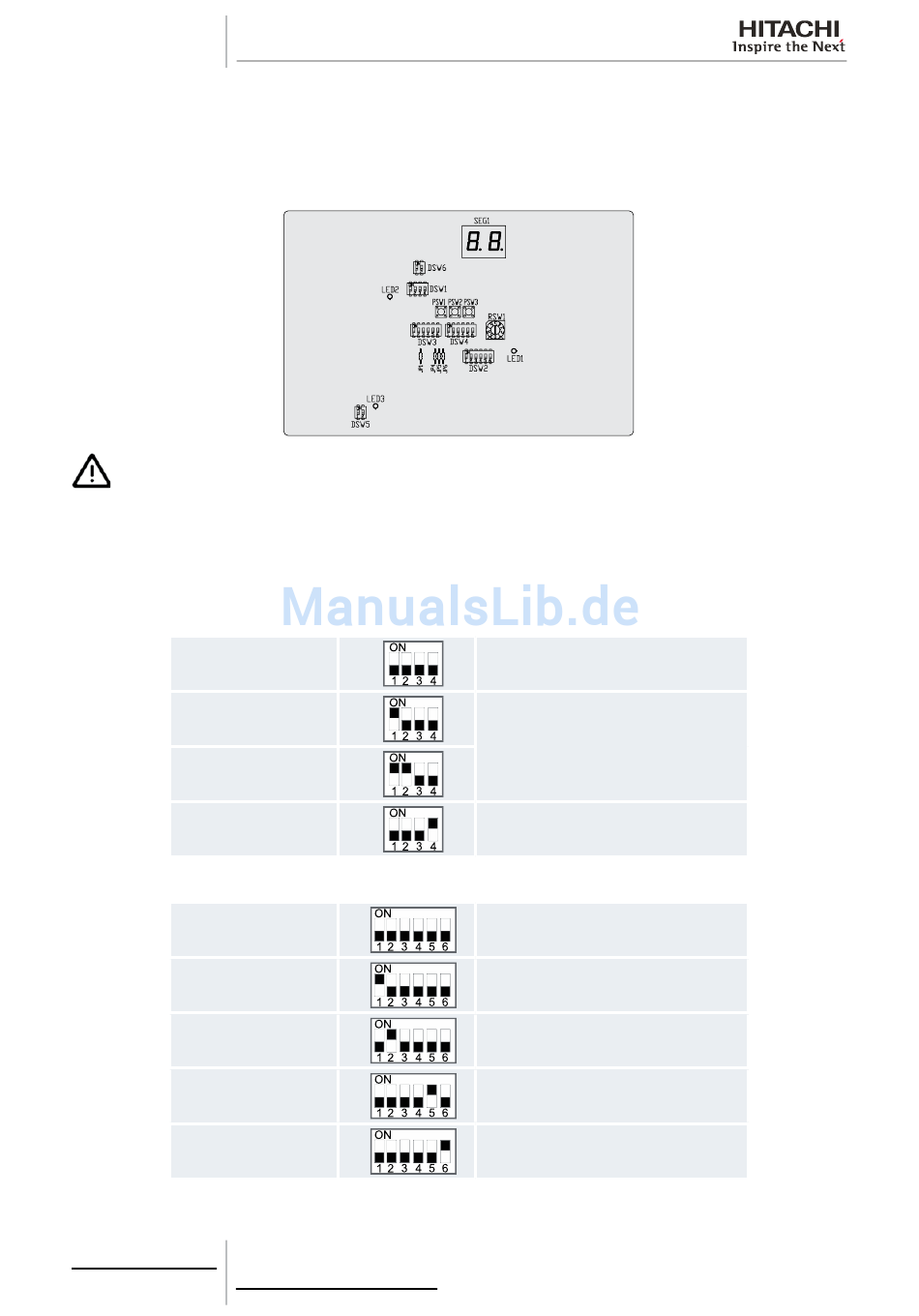

PCB-Layout
Die PCB des RASC-Geräts ist mit 6 Arten von DIP-Schaltern, 1 Drehschalter, 3 Arten von Druckschaltern und verschiede-
nen Trennschaltern (nur 2 mit verfügbaren Funktionen) ausgestattet. Sie sind folgendermaßen angeordnet:
V O R S I C H T
Schalten Sie die Stromversorgung aus bevor Sie die DIP-Schalter einstellen. Werden die Schalter bei eingeschal-
teter Stromversorgung eingestellt, sind diese Einstellungen ungültig.

Funktionen der DIP-Schalter und Drehschalter
DSW1: Testlauf.
Werkseitig
Testlauf für Kühlbetrieb
Testlauf für Heizbetrieb
Erzwungener
Kompressorstopp
DSW2: Leitungslänge / Auswahl optionaler Funktionen.
Werksseitig
(5-30m)
Leitungslänge
(0~5 m)
Leitungslängen
(über 30 m)
Einstellung
Funktionsauswahl
Auswahl externer
Eingang/Ausgang
50
SMDE0058 rev. 0 - 04/2012
-
Ein 2 Stunden langer permanenter Betrieb
erfolgt ohne Thermo-OFF.
Der 3-Minuten-Intervall für den
Kompressorschutz ist während des Testlaufs
wirkungslos.
Kompressorbetrieb ist während des Betriebs
ausgesetzt.
-
Die ursprüngliche Öffnung des
Expansionsventils wird entsprechend
der Leitung geändert.
Die ursprüngliche Öffnung des
Expansionsventils wird entsprechend
der Leitung geändert.
Funktionsauswahl durch PSW eingestellt.
Auswahl externer Eingang/Ausgang durch
PSW eingestellt.
