4 Kabelanschluss

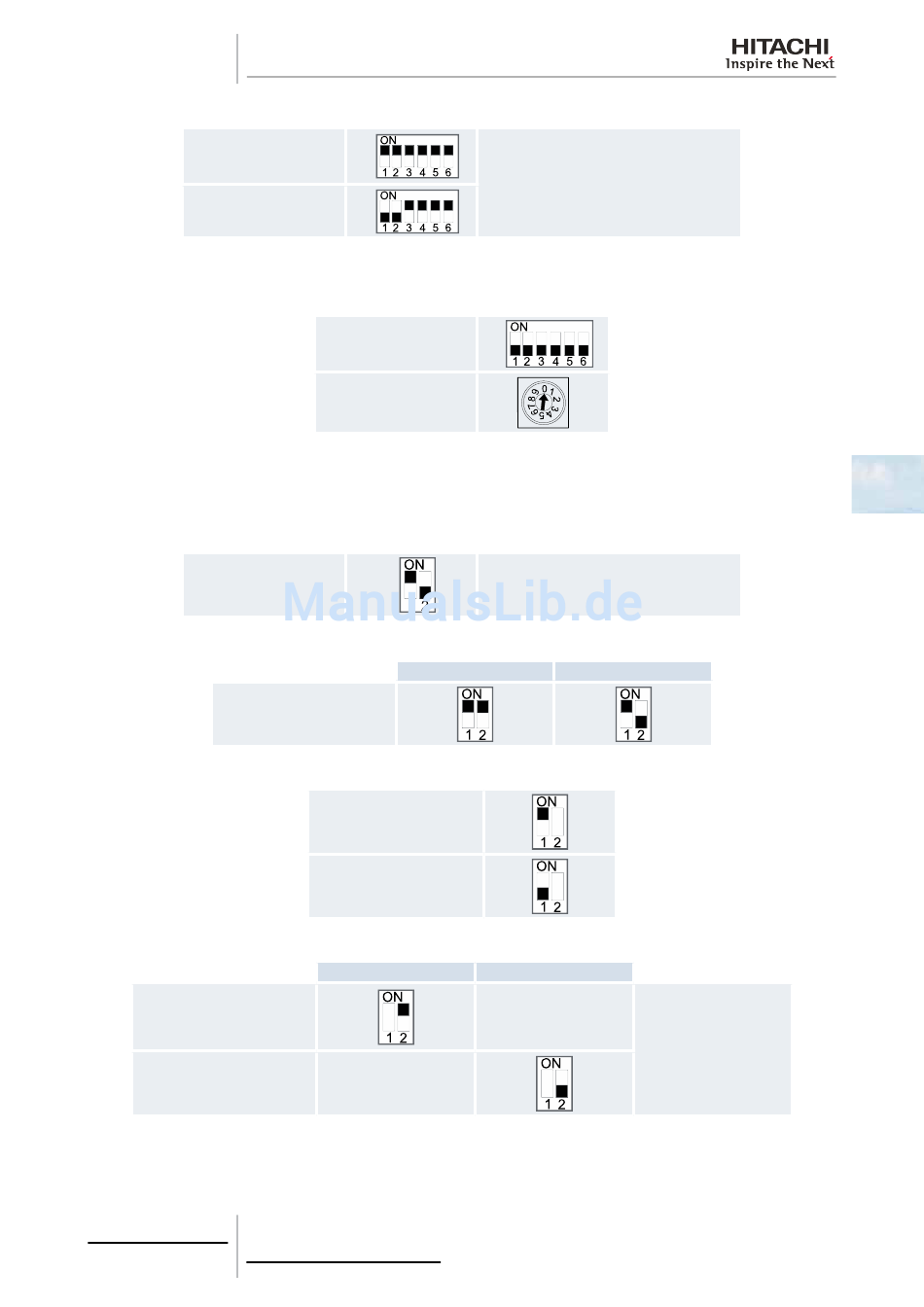

DSW3: Leistungseinstellung.
RASC-5HVRNME
RASC-10HRNME
DSW4 und RSW1: Einstellung des Kühlkreislaufs.
Bei Verwendung eines H-Link II-Netzes muss die Nummer des Kühlkreislaufs eingestellt werden.
Einstellen der Drehschalterpositionen (RSW1) mit Schlitzschraubendreher.
DSW5: Einstellen des Endanschlusswiderstands.
Einstellungen sind nicht erforderlich. Stellen Sie zur Anpassung der Impedanz DSW5 entsprechend der Anzahl der RASC-
Geräte innerhalb des H-Link-Systems ein.
Werkseitige Einstellung
Endwiderstand ist ON
DSW6: Einstellung des Steuerbetriebs und der Stromversorgung des Innengeräts
Werkseinstellung
Pin 1: Einstellung des Steuerbetriebs des Innengeräts
Pin 2: Stromversorgungseinstellung
1~ 230V 50Hz
3N~ 400V 50Hz

Jumpers
JP4 unterbrochen: Festeinstellung Kühlbetrieb
JP5 unterbrochen: Alternatives Entfrosten
51
SMDE0058 rev. 0 - 04/2012
Einstellung für die
Zehnerstelle
Einstellung für die
Geräte-Stellen
Wenn 2 oder mehr RASC-Geräte an das
selbe H-LINK-System angeschlossen sind,
muss für das zweite Gerät der Pin 1 von
DSW5 auf OFF eingestellt werden.
RASC-5HVRNME
Individueller Steuerbetrieb
Simultaner
Steuerbetrieb
RASC-5HVRNME
-
Einstellungen sind nicht erforderlich.
RASC-10HRNME
RASC-10HRNME
-
Einstellungen sind nicht
erforderlich.
