11 Fehlerbehebung
Überprüfen des Transistormoduls:
1 Prüfen des Widerstandes durch Anlegen der "+"-Seite
des Testgeräts an den P-Anschluss des ISPM-Moduls
und der "-"-Seite des Testgeräts an U, V und W des IS-
PM-Moduls. Wenn alle Widerstände über 1 kΩliegen, ist
der Widerstand normal.
2 Prüfen des Widerstandes durch Anlegen der "-"-Seite
des Testgeräts an den P-Anschluss des ISPM-Moduls
und der "+"-Seite des Testgeräts an U, V und W des IS-
PM-Moduls. Wenn alle Widerstände über 100 kΩliegen,
ist der Widerstand normal.
3 Prüfen des Widerstandes durch Anlegen der "-"-Seite
des Testgeräts an den N-Anschluss des ISPM-Moduls
und der "+"-Seite des Testgeräts an U, V und W des IS-
PM-Moduls. Wenn alle Widerstände über 100 kΩliegen,
ist der Widerstand normal.
4 Prüfen des Widerstandes durch Anlegen der "+"-Seite
des Testgeräts an den N-Anschluss des ISPM-Moduls
und der "-"-Seite des Testgeräts an U, V und W des IS-
PM-Moduls. Wenn alle Widerstände über 1 kΩliegen, ist
der Widerstand normal.
Verfahren mit digitalem Testgerät
H I N W E I S
Das digitale Testgerät muss die Fähigkeit besitzen Halbleiter und Kontinuität prüfen zu können.

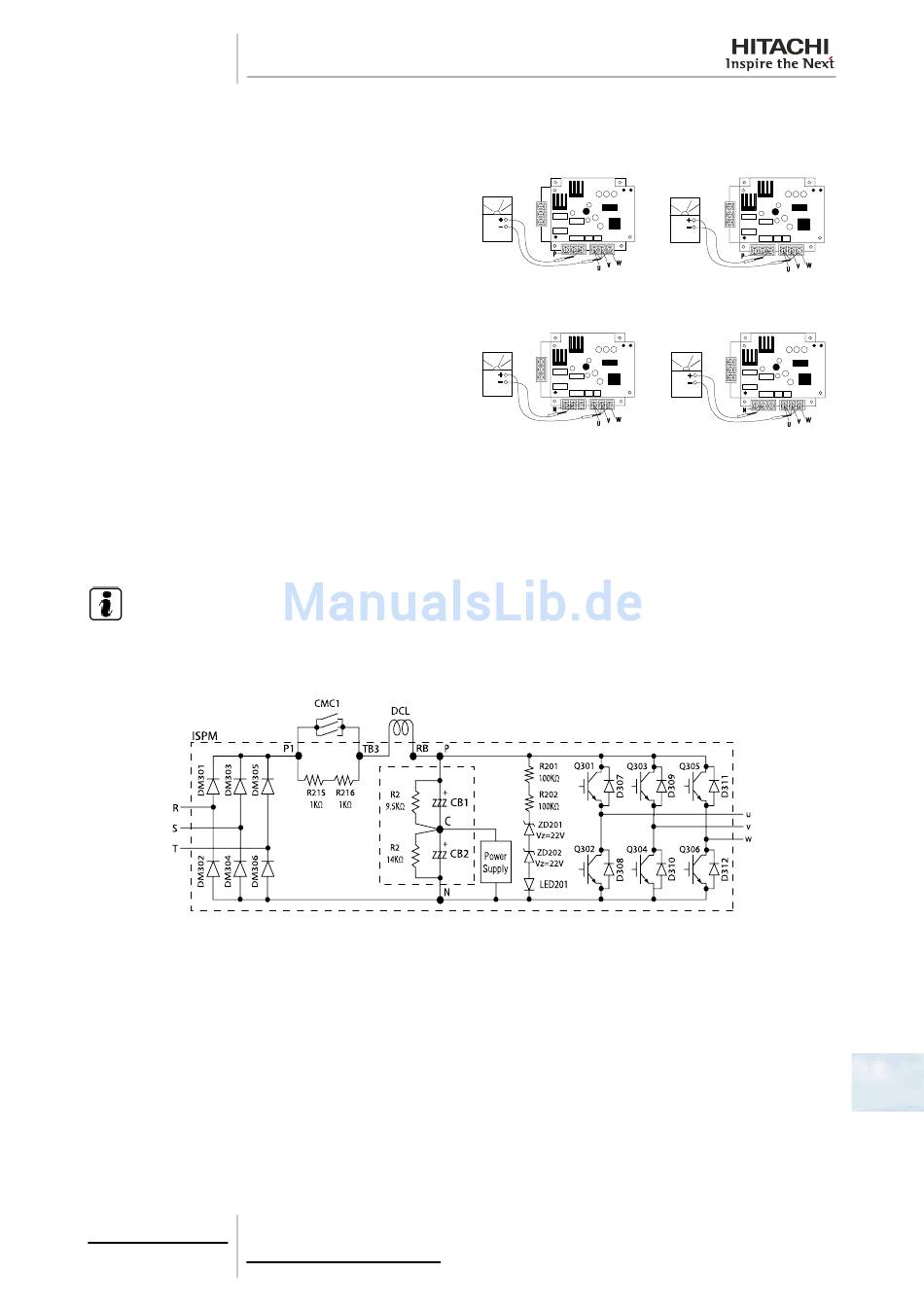

Ausgehend vom folgenden ISPM-Schaltplan mit Schaltschütz, Drosselspule, Kondensatoren und Widerstand folgenden-
Sie dem nachstehenden Verfahren.
Überprüfen des Diodenmoduls
1 Durch Installierung eines Jumpers von +P1 an -RST oder -N an +RST sollte es zu keiner Kontinuität und keiner Ände-
rung beim Spannungsabfall kommen.
2 Durch Installierung eines Jumpers von P1 an +RST oder +N an RST: Kontinuität und Änderung beim Spannungsabfall
(fast 0,365) sollte angezeigt werden, und der selbe Wert in allen Fällen. Nicht derselbe Wert bedeutet, dass das Diod-
enmodul beschädigt ist.
Überprüfen des Transistormoduls
1 Durch Befestigen von +P an -UVW oder -N an +UVW sollte es zu keiner Kontinuität und keiner Änderung beim Span-
nungsabfall kommen.
2 Durch Beefestigen von -P an +UVW oder +N an -UVW: Kontinuität und Änderung beim Spannungsabfall (fast 0,405)
sollte angezeigt werden, und der selbe Wert in allen Fällen. Nicht derselbe Wert bedeutet, dass das Diodenmodul
beschädigt ist.
